压力变送器​

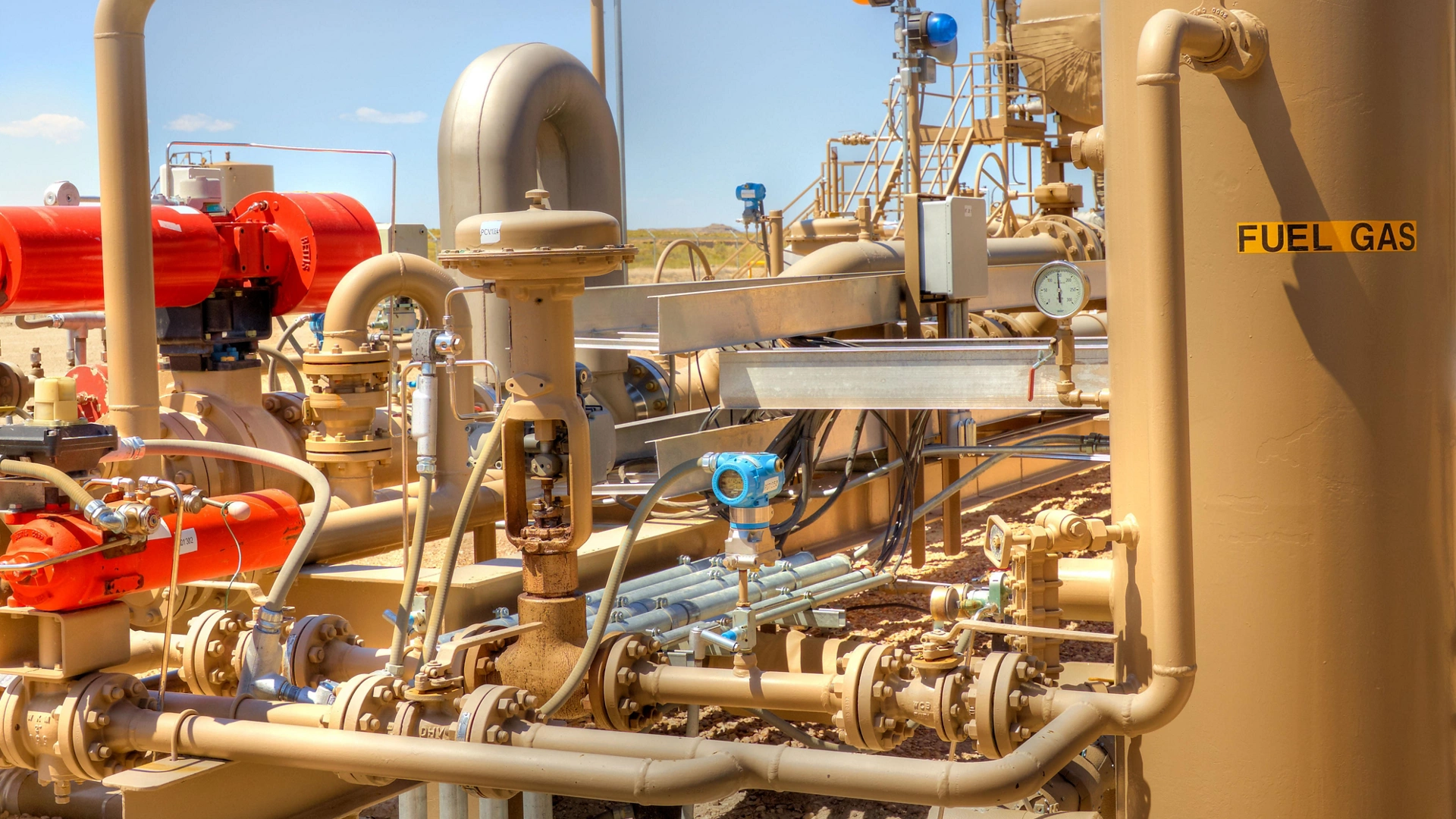

罗斯蒙特压力变送器助力优化运营，在严苛工况下保持可靠性能。​

Products

压力变送器​

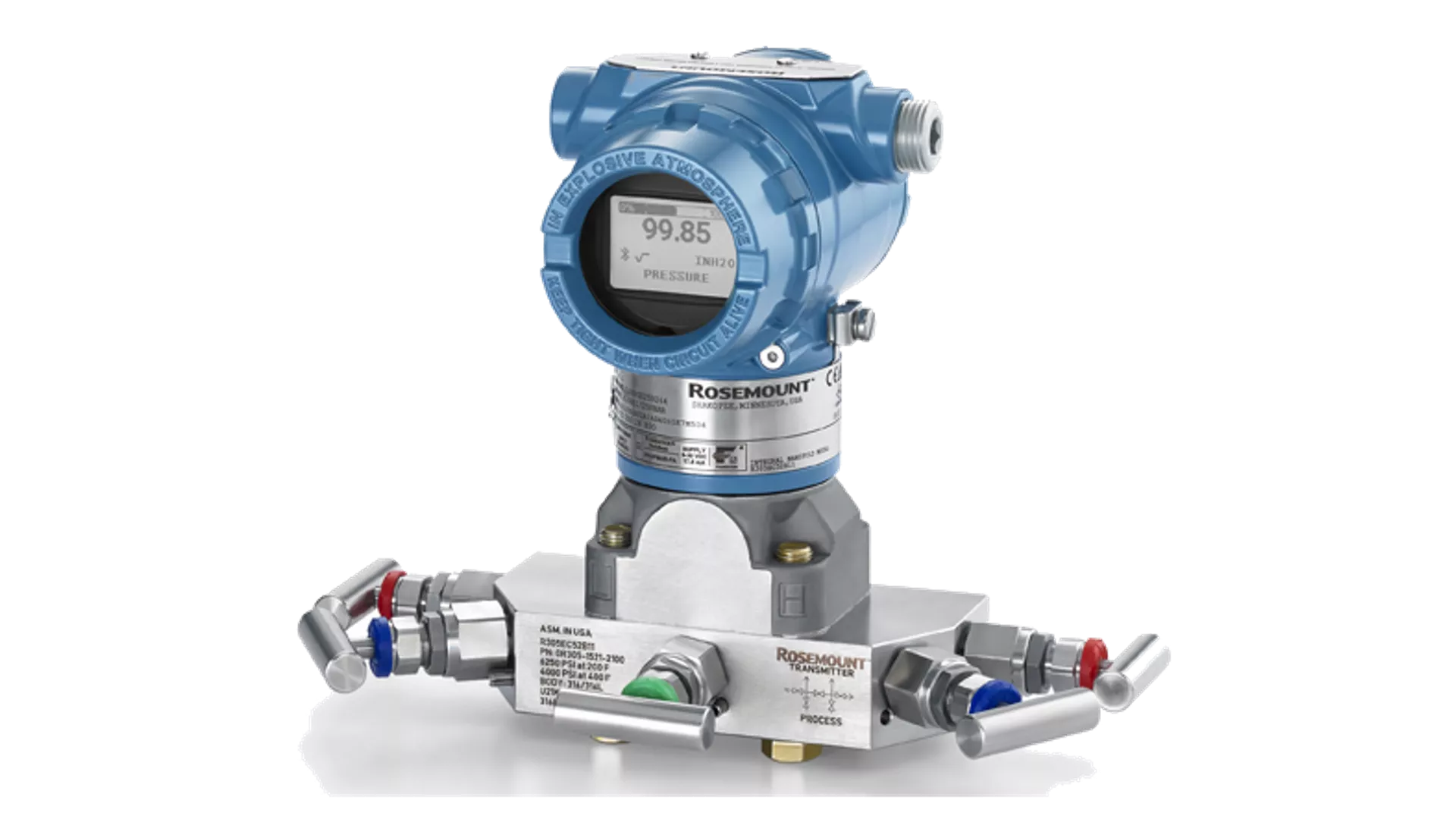

Pressure Transmitters - Gauge Pressure vs. Absolute Pressure​

表压与绝压​

表压和绝压变送器用于测量过程中的静压。 表压以大气压力为基准，绝压以理想真空为基准。 静压在各行业中的应用场景数不胜数，其中表压是压力变送器中更为常用的测量形式。​

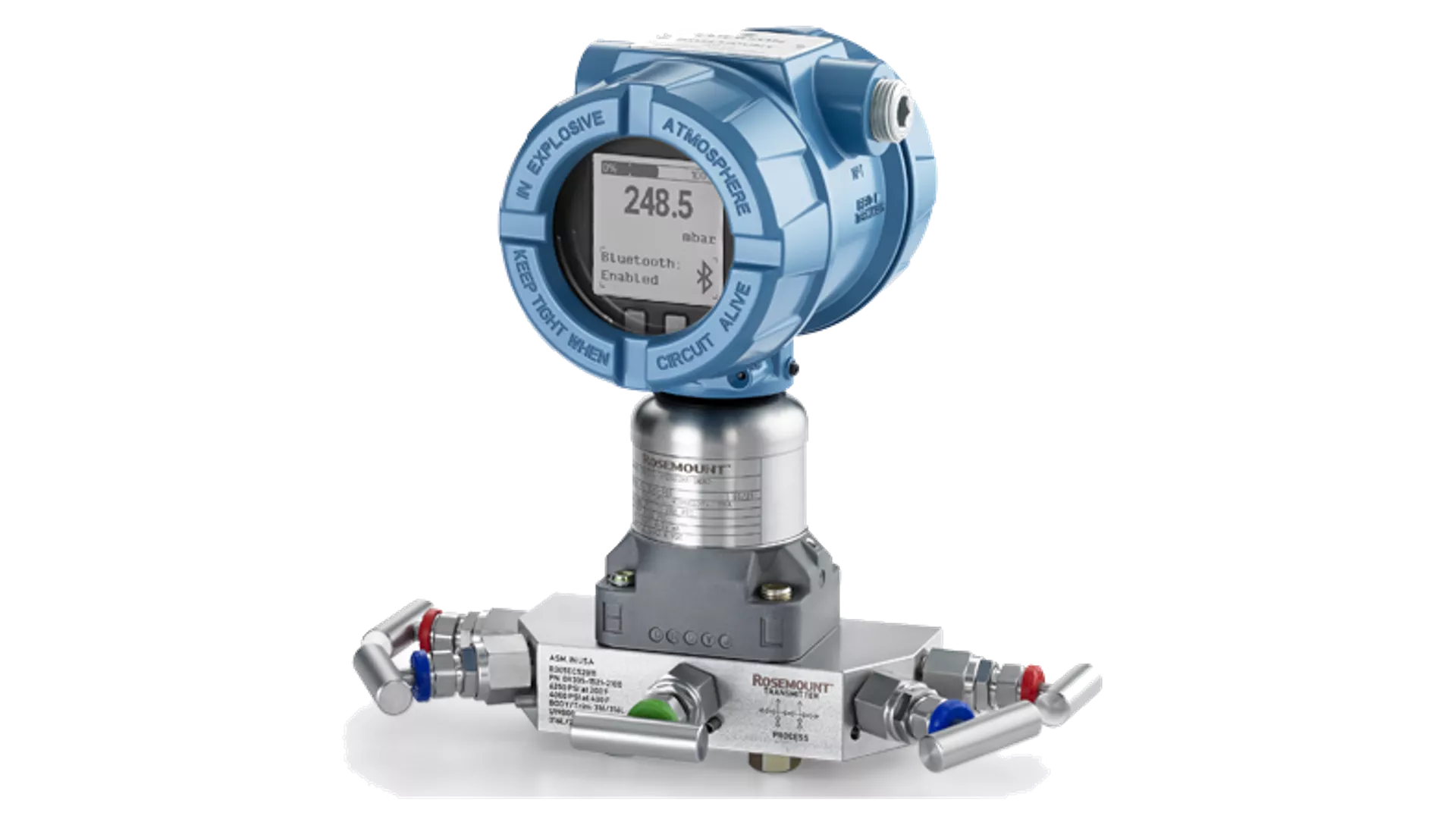

Pressure Transmitters - Differential Pressure​

差压​

差压 (DP) 变送器用于测量过程之中两个点之间的压力差。 在功能上，意味着变送器具有两个连接点，通常称为高压侧和低压侧。 差压变送器应用广泛，测量数据通过推导可计算流量和液位。​

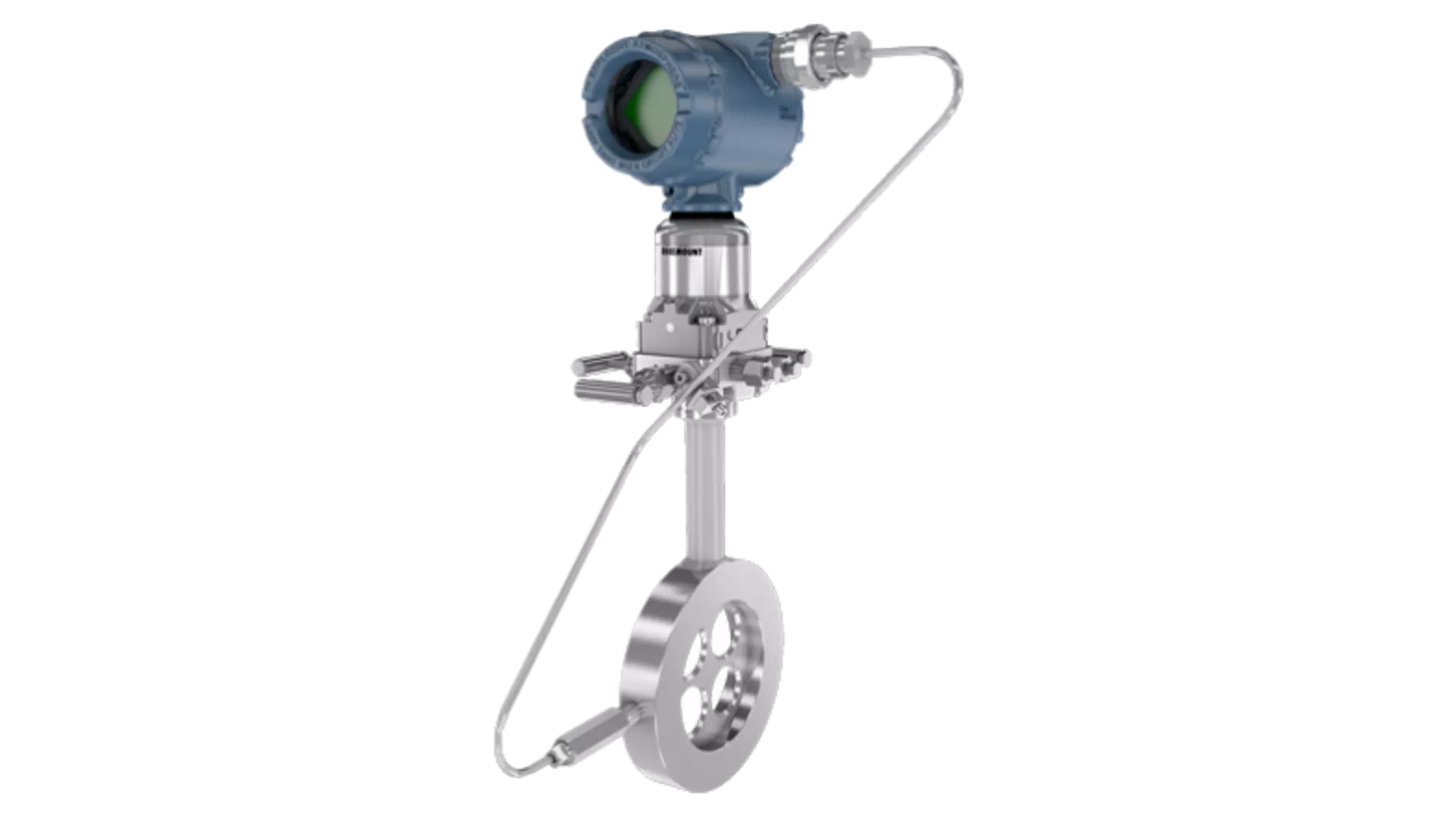

Pressure Transmitters - Differential Pressure​ Flow

差压流量​

差压可结合伯努利方程（描述流体能量守恒）推导出流量测量值。 差压变送器通常与一次元件配合使用，以建立推导关系。 多变量变送器可一机同时测量静压和温度，用于对差压到流量的计算进行补偿。​

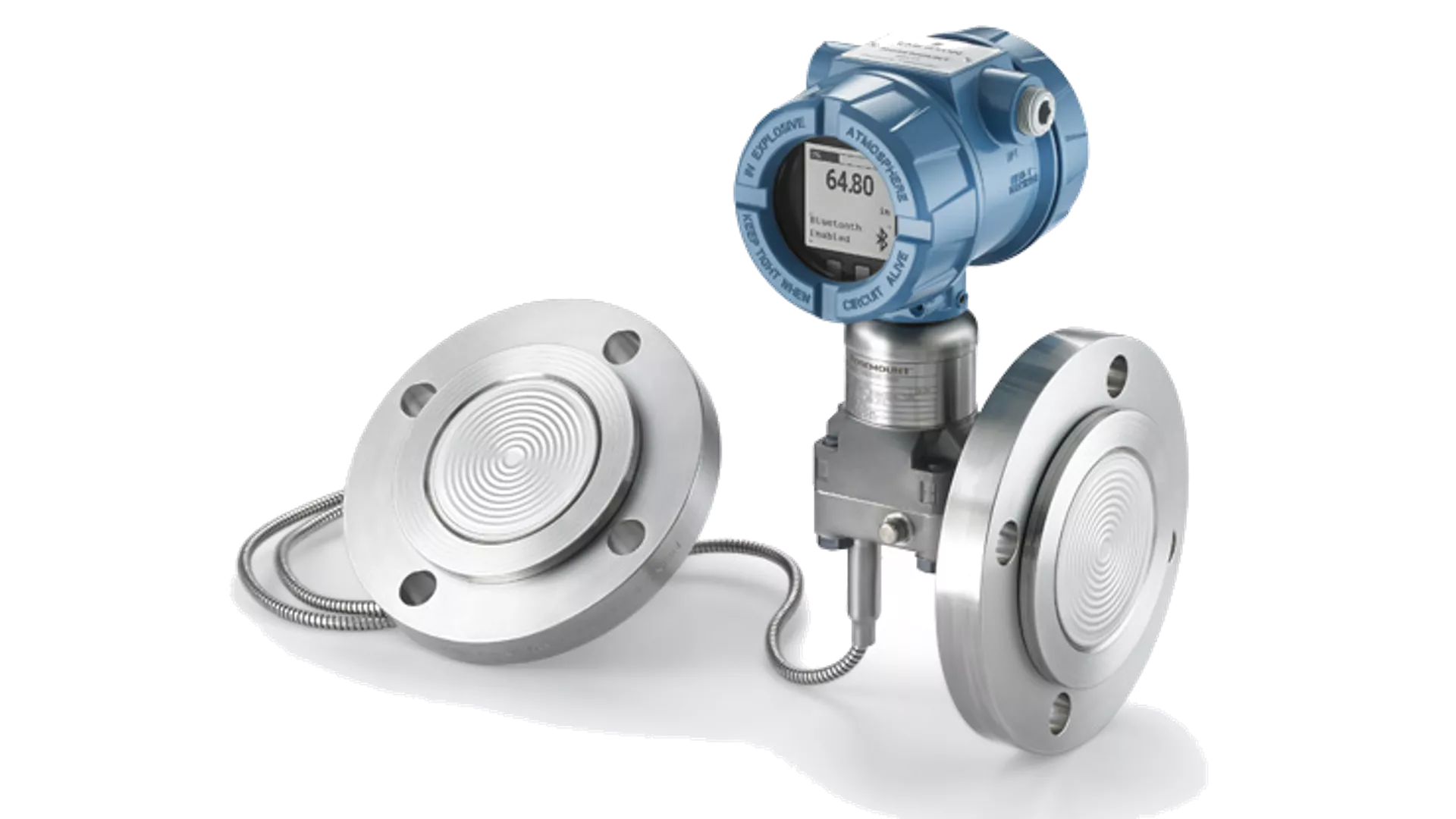

Pressure Transmitters - Differential Pressure​ Level

差压液位​

差压变送器的常见用途之一是储罐液位测量。 对于敞口至大气的储罐，可在罐底附近使用单台表压变送器，根据过程流体已知比重将压力换算为液位。 对于加压储罐，则需使用差压变送器，并连接到罐顶与罐底。​

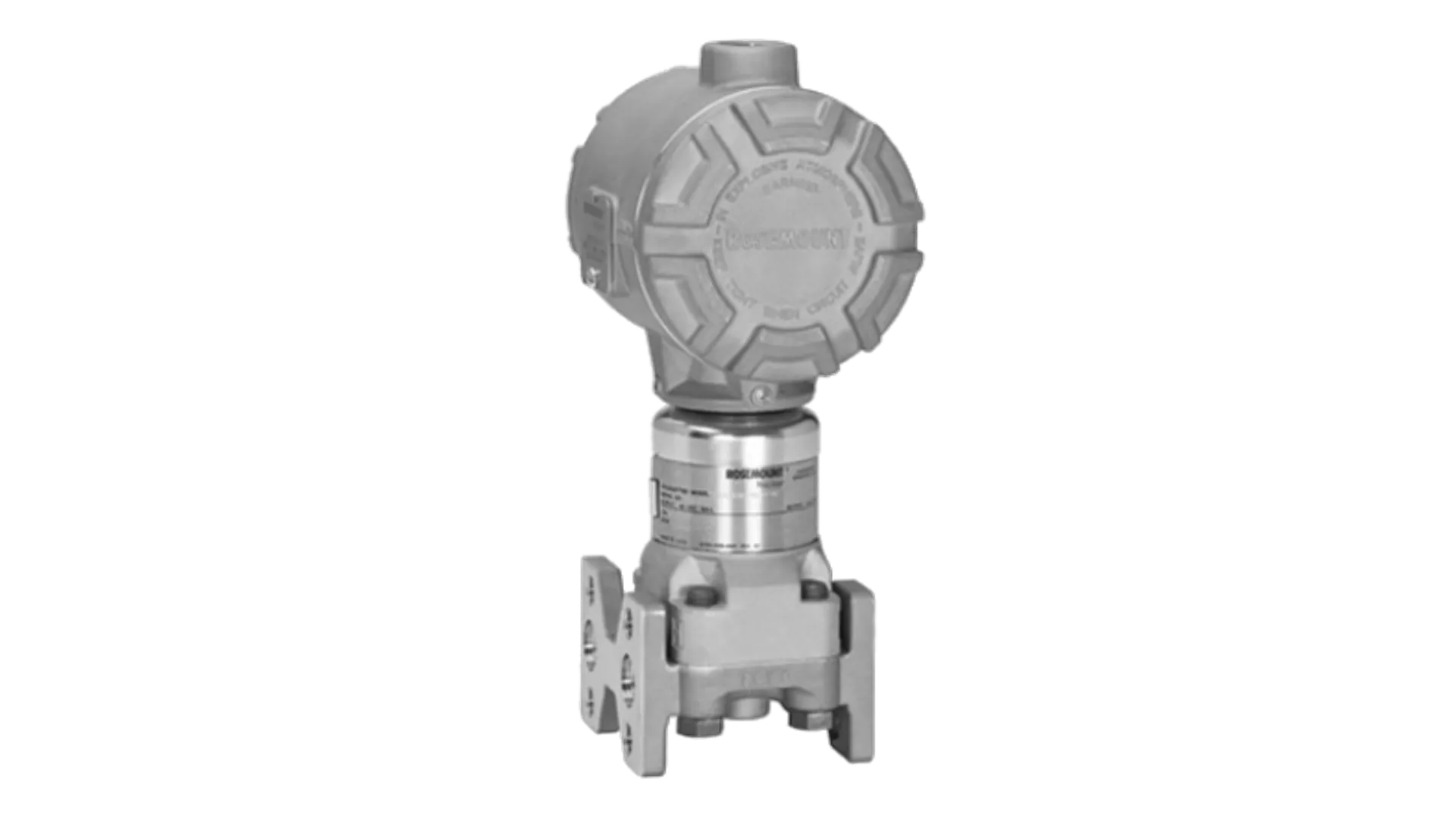

Pressure Transmitters - Nuclear Pressure Measurement​

核压力测量​

核压力变送器专为核工业设计，通过相关安全标准资质认证。 核工业变送器可使用表压、绝压和差压测量类型，但为达到安全标准，对输出协议有所限制。​

多变量测量优势​

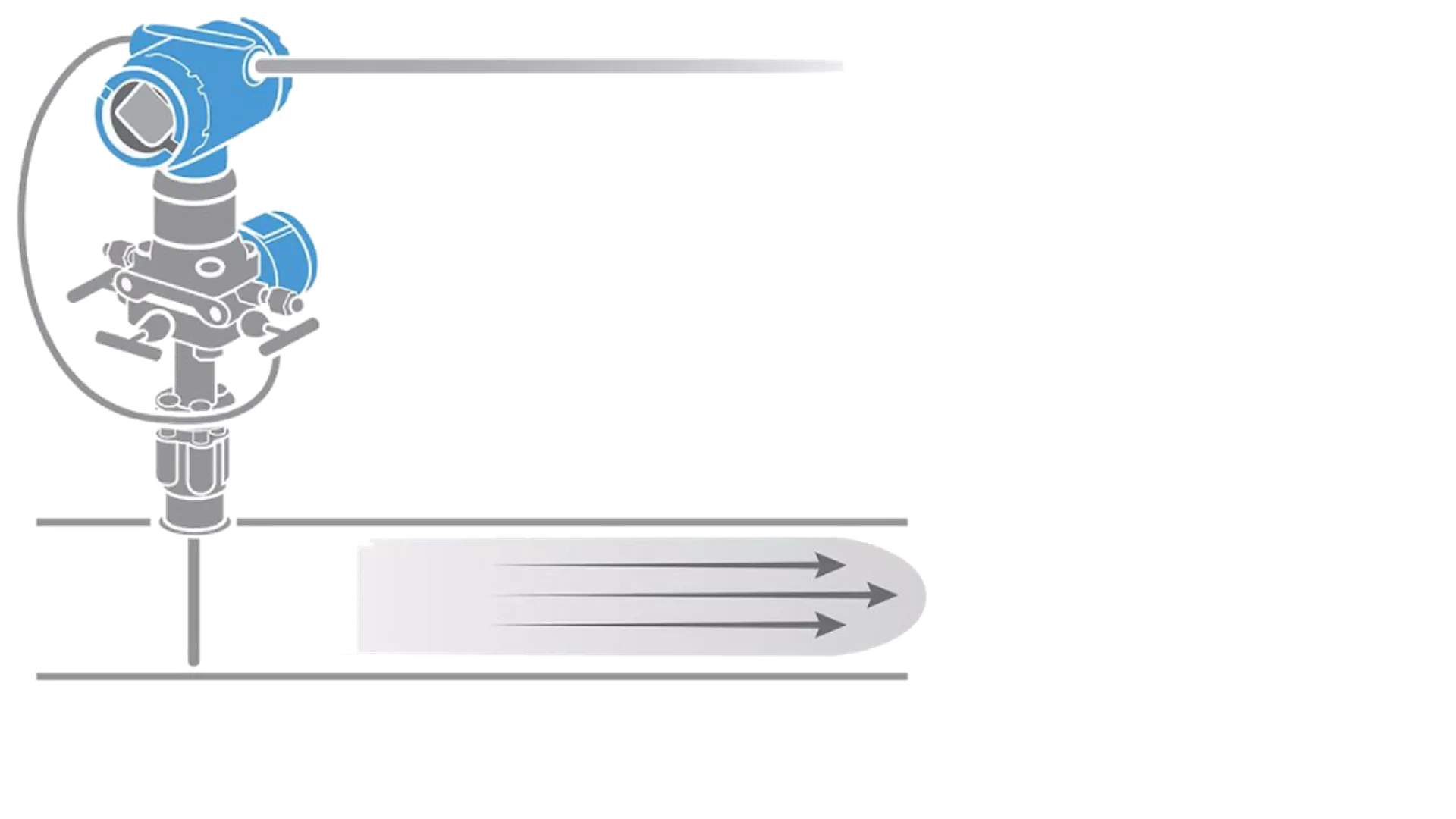

Pressure Transmitters - Multivariable Performance

增强性能​

多变量测量解决方案有助于提升性能。 此类技术特点包括 Ultra for Flow（精度可达读数的 +/- 0.04%），用于高精度流量测量；以及 Callendar-Van Dusen (CVD) 传感器匹配，通过 CVD 常数将热电阻测量精度提升高达 70%。​

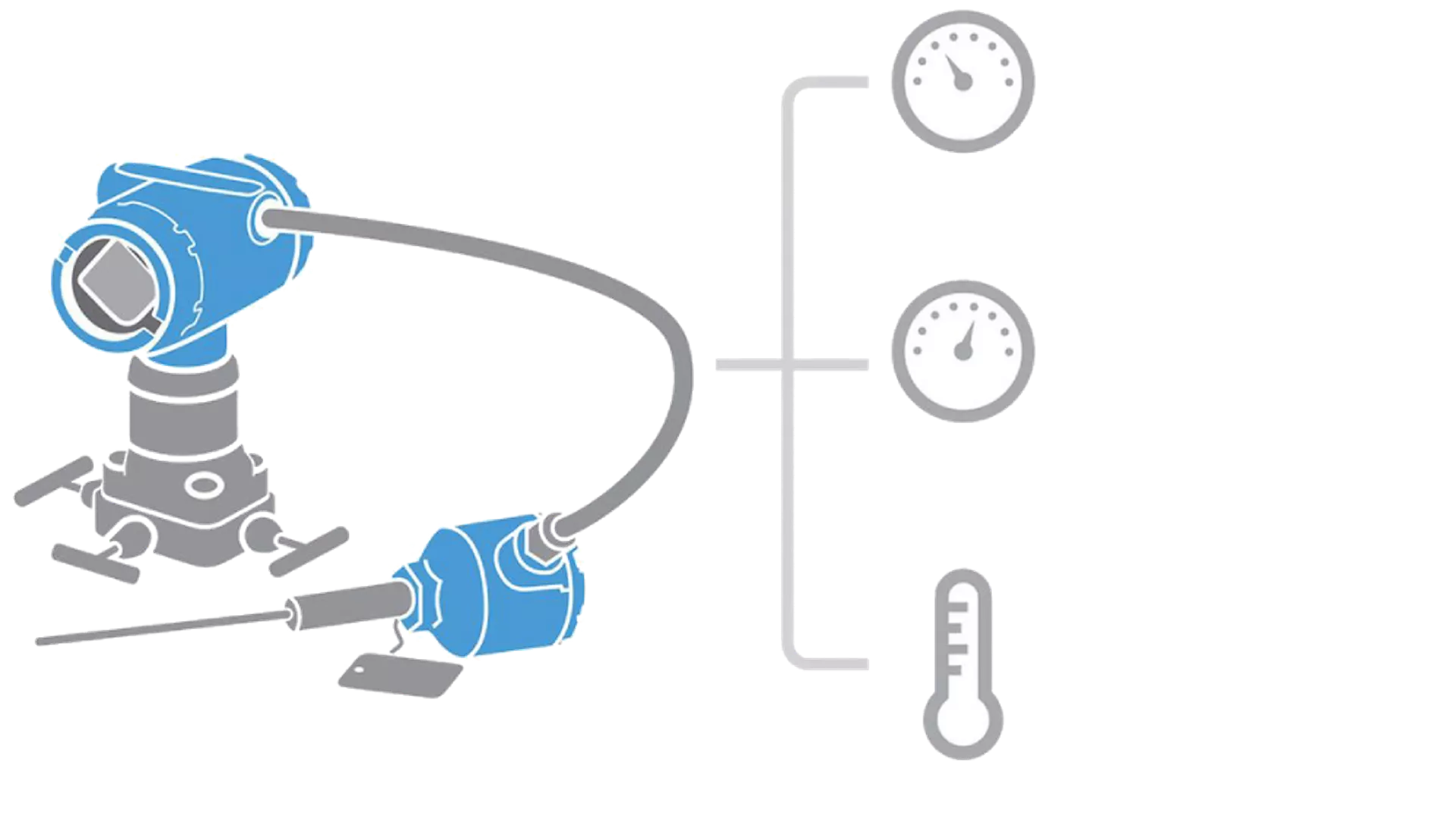

Pressure Transmitters - Measurement Configurations

测量组态

多变量解决方案提供八种测量选项，可覆盖广泛应用需求。 此类设备可在 Coplanar™ 和直连式平台上输出单一或组合测量值，涵盖差压、静压和过程温度。 在严苛环境下，多变量技术采用 SuperModule™ 传感器全焊接密封设计，以获得准确可靠的测量表现。​

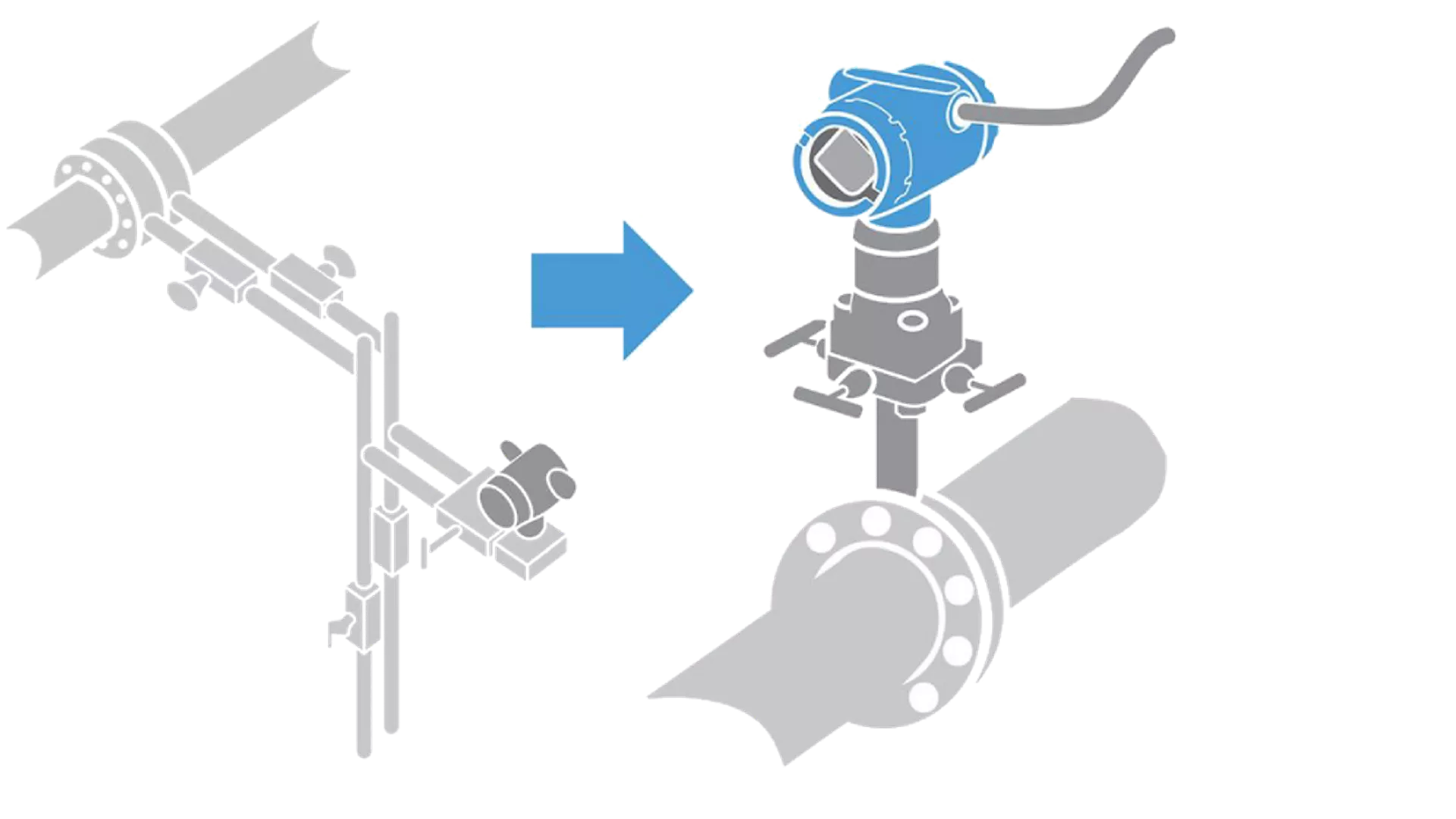

Pressure Transmitters - Installation & Commissioning​

安装与投运​

多变量技术产品出厂已预组态与标定，安装即可投入使用。 此外，罗斯蒙特 Engineering Assistant 等软件为罗斯蒙特质量流量变送器提供简单直观的通信与组态界面。 对于丰富的罗斯蒙特压力、温度、液位及流量测量产品，可使用罗斯蒙特 Transmitter Interface 软件进行组态。​

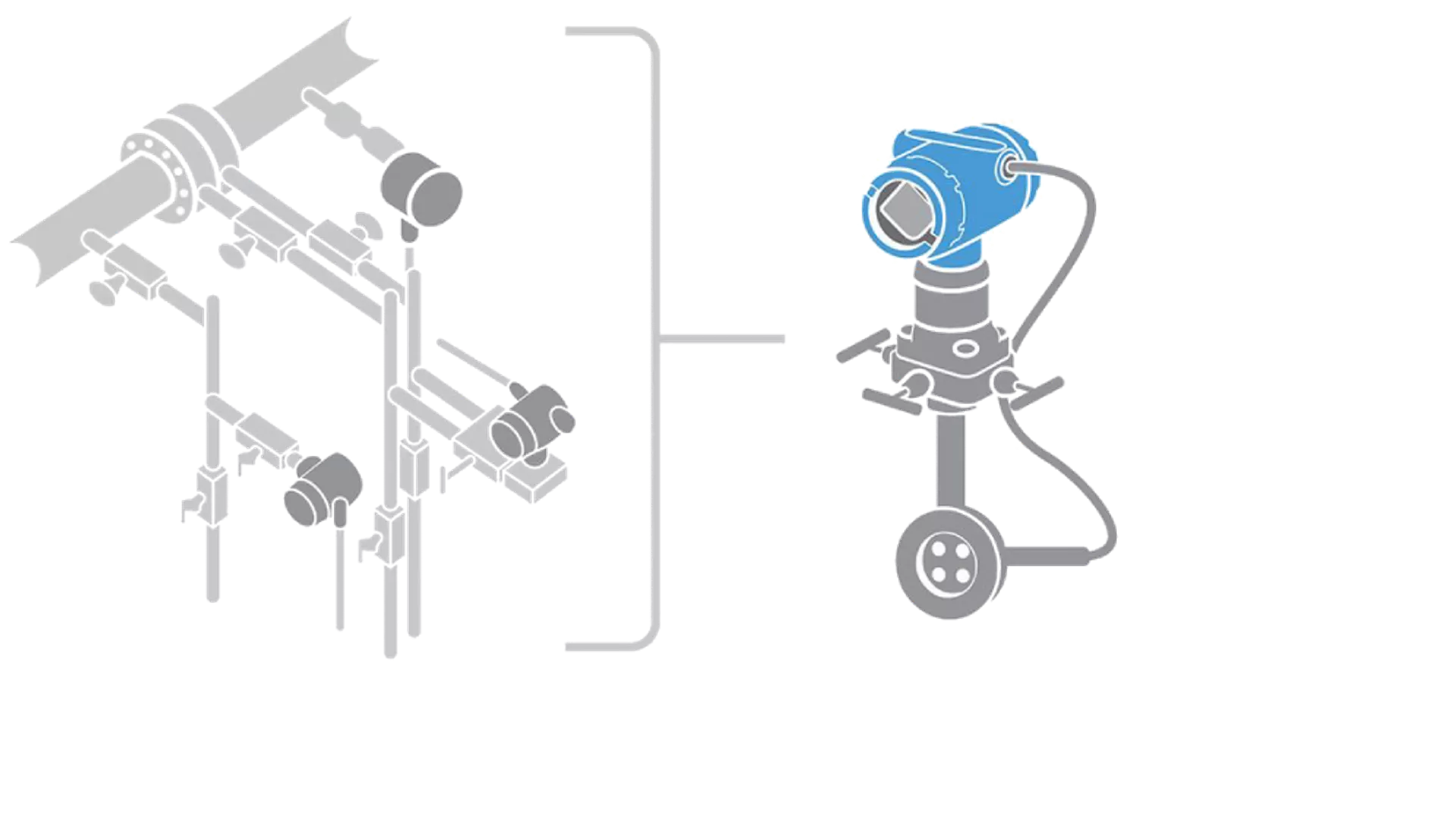

Pressure Transmitters - Fully-Assembled DP Flow​

整装差压流量测量解决方案​

作为一款整装差压流量测量解决方案，多变量流量计具备多重优势。 设备预设了量程与参数，可在变送器端直接计算质量流量，便于快速安装与投运。 这些在工厂中装配并通过测试的差压流量测量设备，发货前已进行泄漏检查，确保减少泄漏点以获得出色性能。​

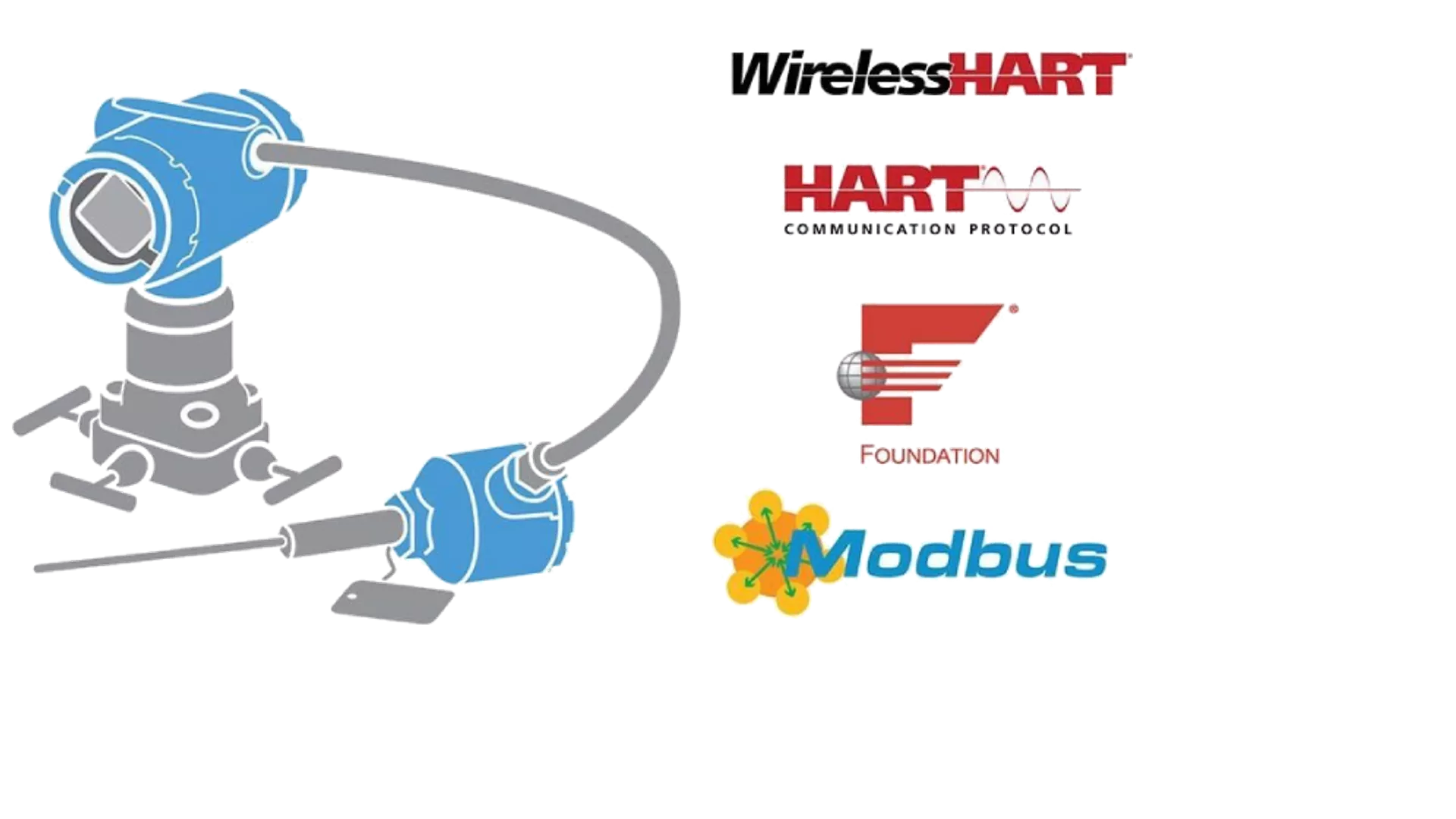

Pressure Transmitters - Multivariable Protocols

通信协议​

多变量变送器支持多种通信协议，便于无缝融入现有基础设施。 有线型号可选 HART®、FOUNDATION™ 现场总线和 Modbus® 等行业标准协议。 无线型号可通过 WirelessHART® 协议自组网，实现 >99% 的数据可靠性，并可拓展至传统手段难以覆盖的区域。​

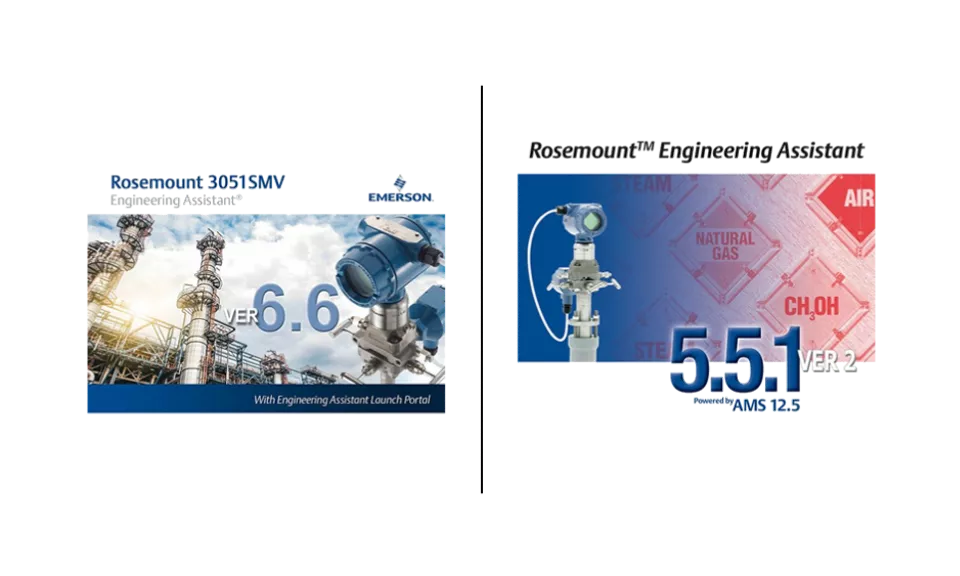

Pressure Transmitters - Engineering Assistant Software

Engineering Assistant 软件

罗斯蒙特 Engineering Assistant 6 软件用于组态采用 HART® 协议的罗斯蒙特 3051S 多变量变送器以进行质量流量测量。 该 PC 端软件适用于 Microsoft® Windows™ 操作系统（Windows 11、Windows 10、Server 2019、Server 2016）。



罗斯蒙特 Engineering Assistant 5 软件用于组态采用 FOUNDATION™ 现场总线协议的罗斯蒙特 3051S 多变量变送器，以及采用 HART 和 FOUNDATION 现场总线协议的旧款罗斯蒙特 3095 多变量变送器。



上述软件可执行组态、维护和诊断功能，并作为 AMS® 的 SNAP-ON™ 模块或独立软件使用。 请查看常见问题解答了解更多信息。

压力变送器对比

对比压力变送器。 如有罗斯蒙特压力变送器的相关问题，欢迎与我们联系。

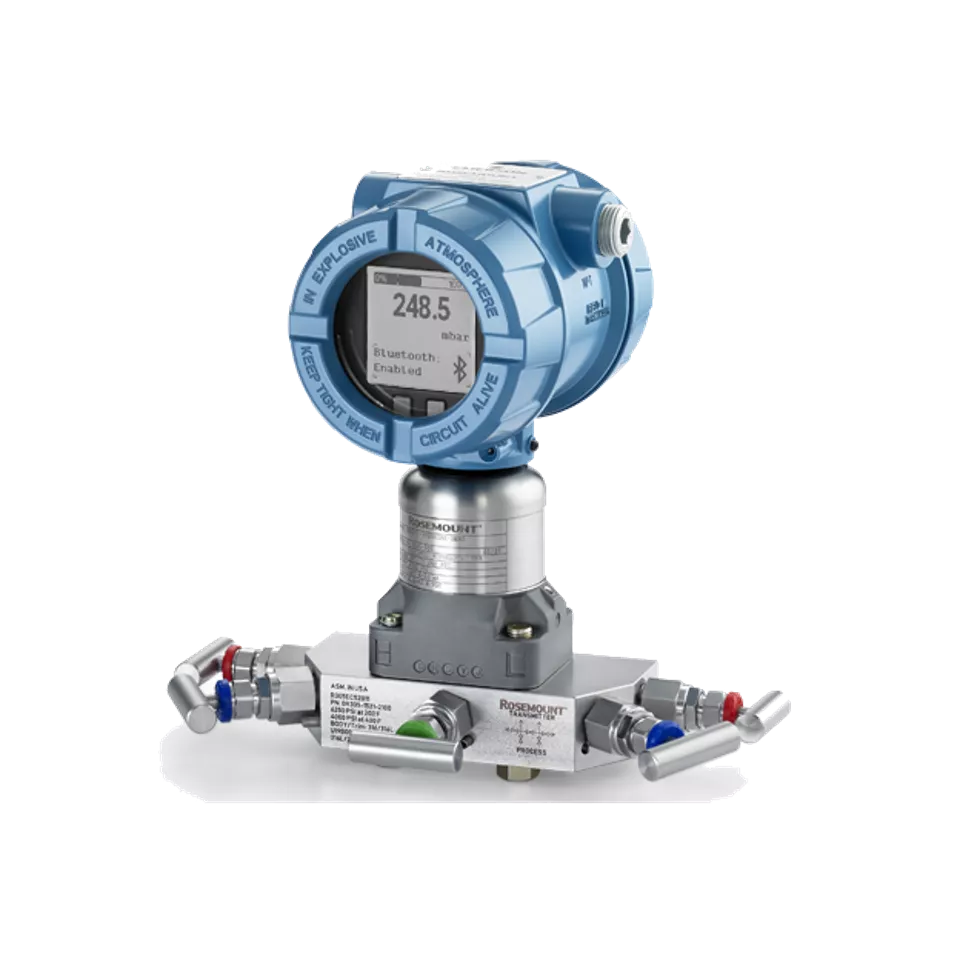

罗斯蒙特 4051S 压力变送器​

  • 20 年保修​
  • 20 年稳定性​
  • 高达 0.025% 的基准精度​
  • 过程智能功能​
  • 导压管堵塞和回路完整性诊断专用功能​
  • 扩展过程警报​
  • Bluetooth® 连接​
  • 背光图形显示屏​
  • 4-20 mA HART®

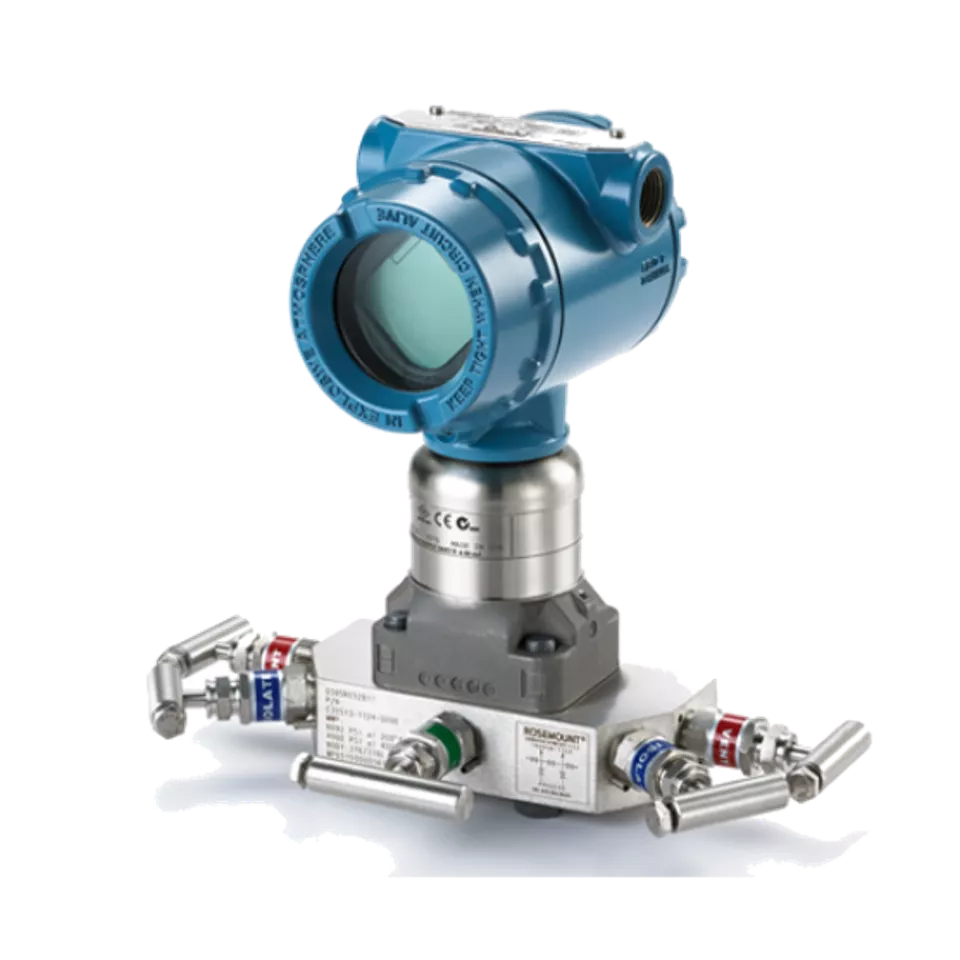

罗斯蒙特 3051S 压力变送器​

  • 15 年保修​
  • 15 年稳定性​
  • 高达 0.025% 的基准精度​
  • 过程智能功能​
  • 导压管堵塞和回路完整性诊断​
  • 过程警报​
  • 远程显示器​
  • 4-20 mA HART®、WirelessHART® 协议、FOUNDATION™ 现场总线

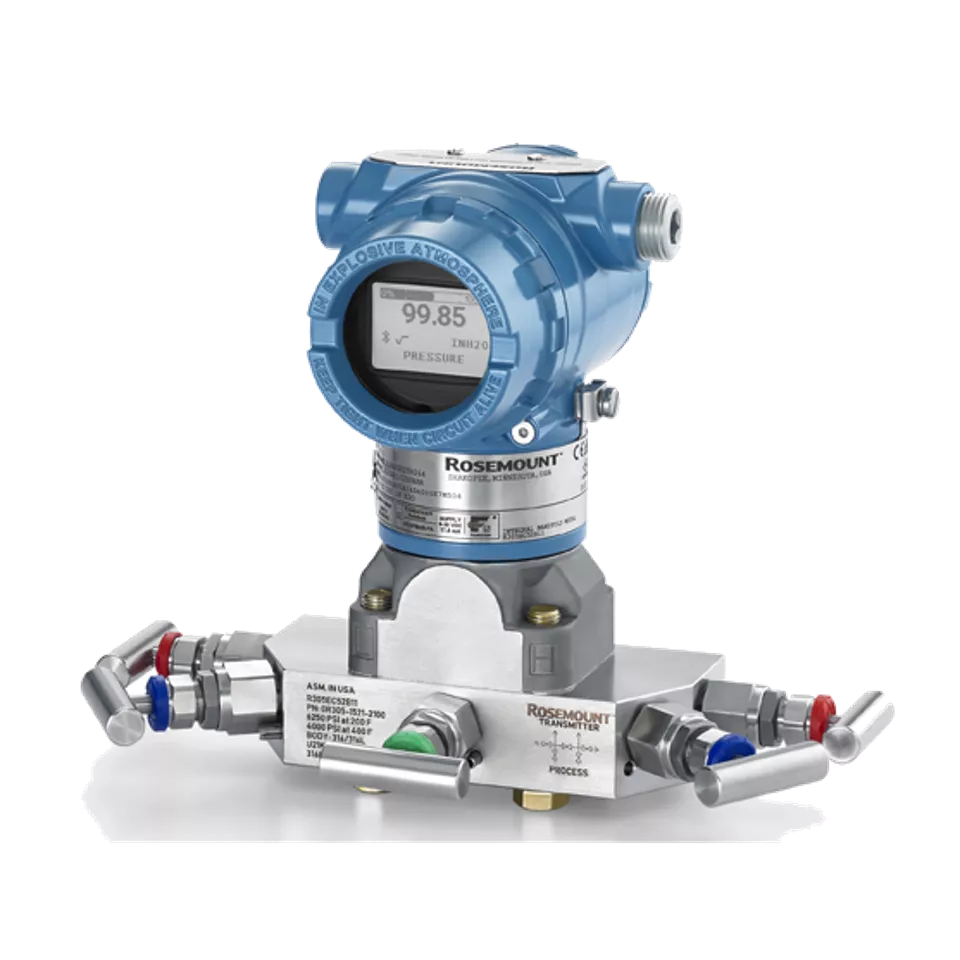

罗斯蒙特 3051 压力变送器​

  • 5 年保修​
  • 10 年稳定性​
  • 参考精度高达 0.04%​
  • 过程警报
  • 导压管堵塞和回路完整性诊断​
  • Bluetooth® 连接 ​
  • 背光图形显示屏​
  • 4-20 mA HART®、WirelessHART® 协议、FOUNDATION™ 现场总线、PROFIBUS®、1-5 V 低功耗 HART®

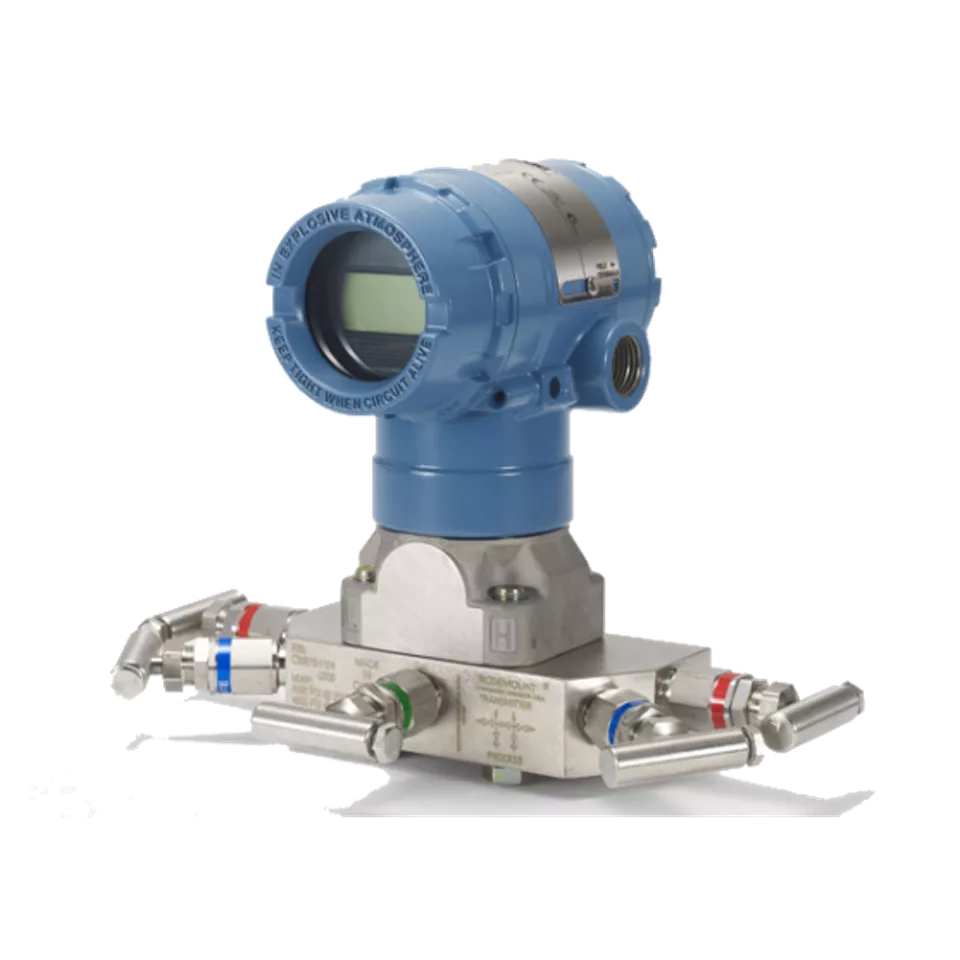

罗斯蒙特 2051 压力变送器​

  • 长达 5 年保修​
  • 长达 7 年稳定性​
  • 参考精度高达 0.05%​
  • 基础诊断​
  • 本地操作界面​
  • 4-20 mA HART®、WirelessHART® 协议、FOUNDATION™ 现场总线、PROFIBUS®、1-5 V 低功耗 HART®

其他资源

视频​

了解全新罗斯蒙特 4051S 压力变送器如何在日常运营中创造更多价值。​

常见问题解答​

如需进一步了解罗斯蒙特压力变送器，欢迎与我们联系。

压力变送器是一种对压力进行测量并将测量结果转换为电信号的设备。 该电信号通常发送至控制系统，高效传输压力测量数据，以便控制或监测。​

所有压力变送器都包含用于测量过程压力的传感器，以及将测量结果输出为电信号的电子装置。 不同压力变送器在传感技术和输出信号类型上各有差异。​

压力变送器的选型应符合具体应用需求。 选型时需考虑测量类型、压力范围、精度要求、材质兼容性以及安装方式等应用要求。 不同压力变送器在上述方面提供的配置选项各不相同。 可借助差压液位测量产品选型工具、差压流量测量产品选型工具等选择合适的变送器。 ​

压力变送器可按多种“类型”分类，其中常见的是按压力测量类型区分。 测量类型指测得的是哪种压力：绝压（相对真空）、表压（相对大气）或差压（两项过程压力之差）。 还有多变量变送器，可同时测量上述多种压力类型及温度等附加数据。​

压力变送器通常应针对具体应用指定，重要考量包括量程、压力测量类型、结构材质以及输出方式等。 一般来说，测量表压、接液材质为不锈钢、输出 4-20 mA HART 信号的压力变送器更为常见，同时也有多种其他选项可满足不同应用需求。​

标定过程包括向压力变送器施加已知的准确压力，并将其输出值与该压力值进行比较。 若差值超出允许误差范围，则通过传感器调整，校正偏差。 若差值在允许范围内，则无需传感器调整，可视为标定确认。

两者较为相似，主要差异体现在输出的最终电信号形式。 压力传感器将测得的压力转换为简单电压信号，通常不含线性化与温度补偿。 压力变送器在此基础上完成补偿、线性化和信号放大，并输出如 4-20 mA 模拟量或数字通信协议等常见信号。​
