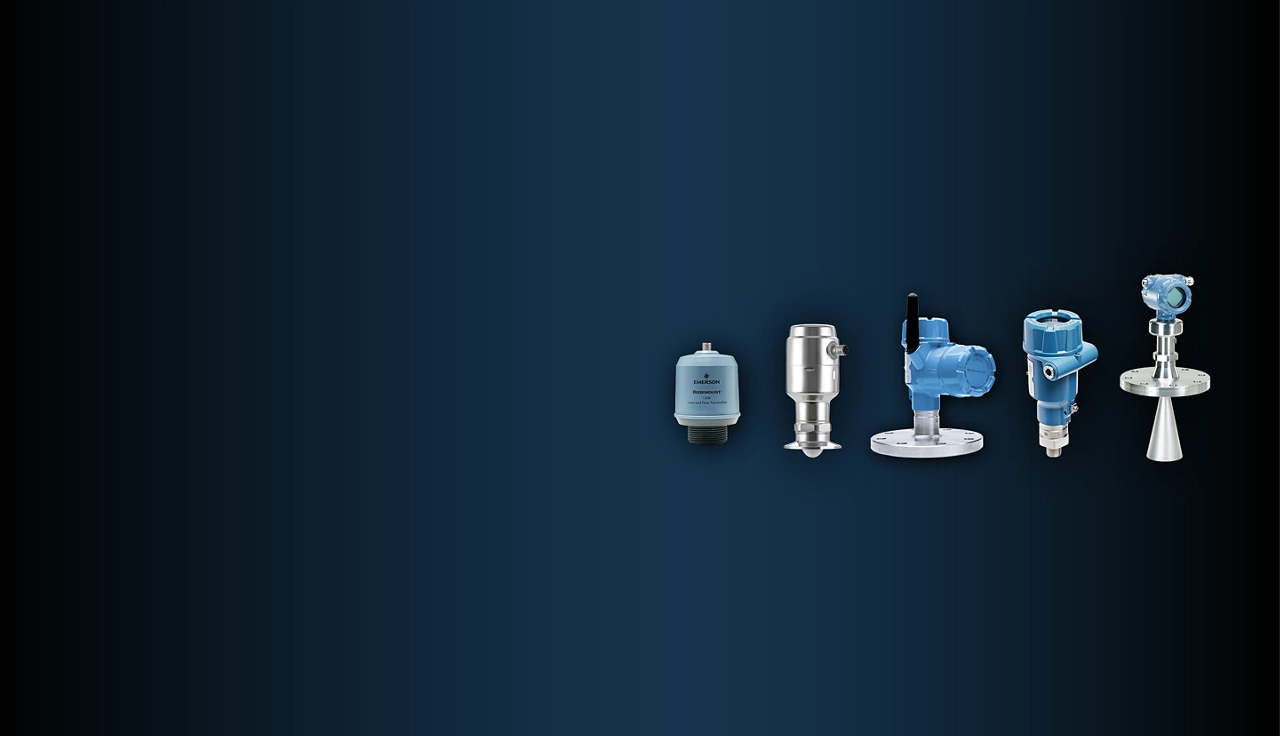

非接触式雷达物/液位变送器​

为各个行业的液体和固体应用提供可靠的非接触式物/液位测量。​

Fallback image

通过易于使用的雷达物位测量技术提高运营效率 ​

艾默生的非接触式雷达物位变送器易于使用，内置了诊断功能，同时能够发现细微的物位变化。 它们利用强大的调频连续波（FMCW）和 Smart Echo Supervision™ 技术，确保在不同行业、不同储罐尺寸中实现稳健、可靠的测量。​

Products

非接触式雷达物/液位变送器的主要优势

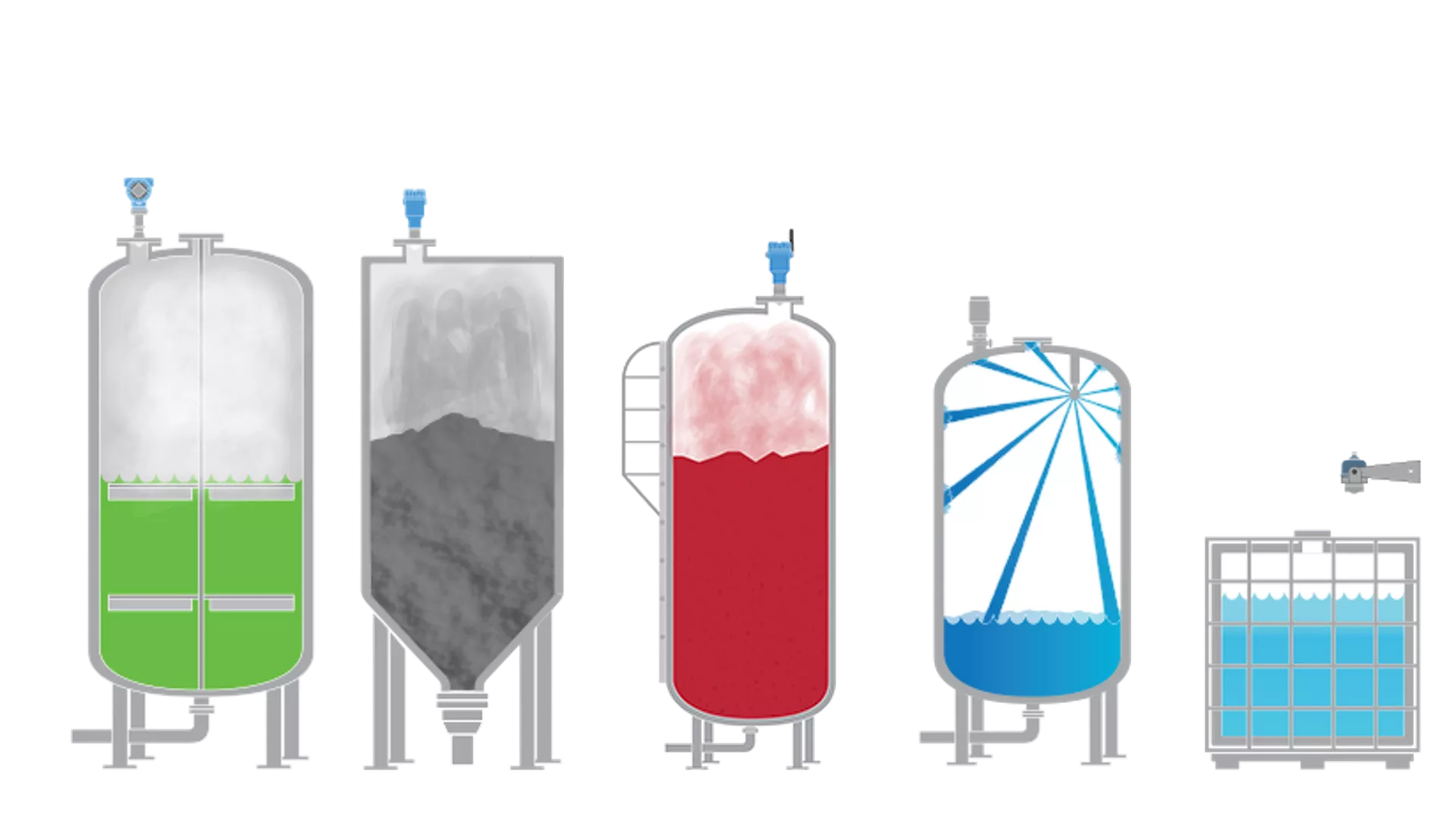

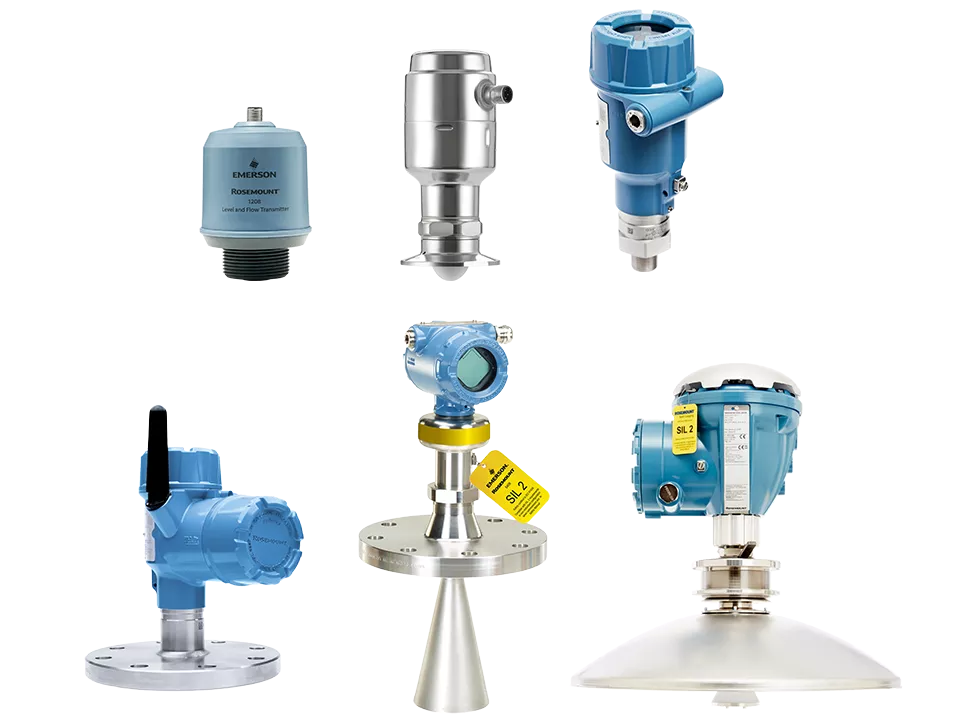

Non-Contacting Radar Level Transmitters​ - For Liquids and Solids Applications​

适用于液体与固体应用​

测量可靠，不受容器类型、工艺或环境工况的影响： ​

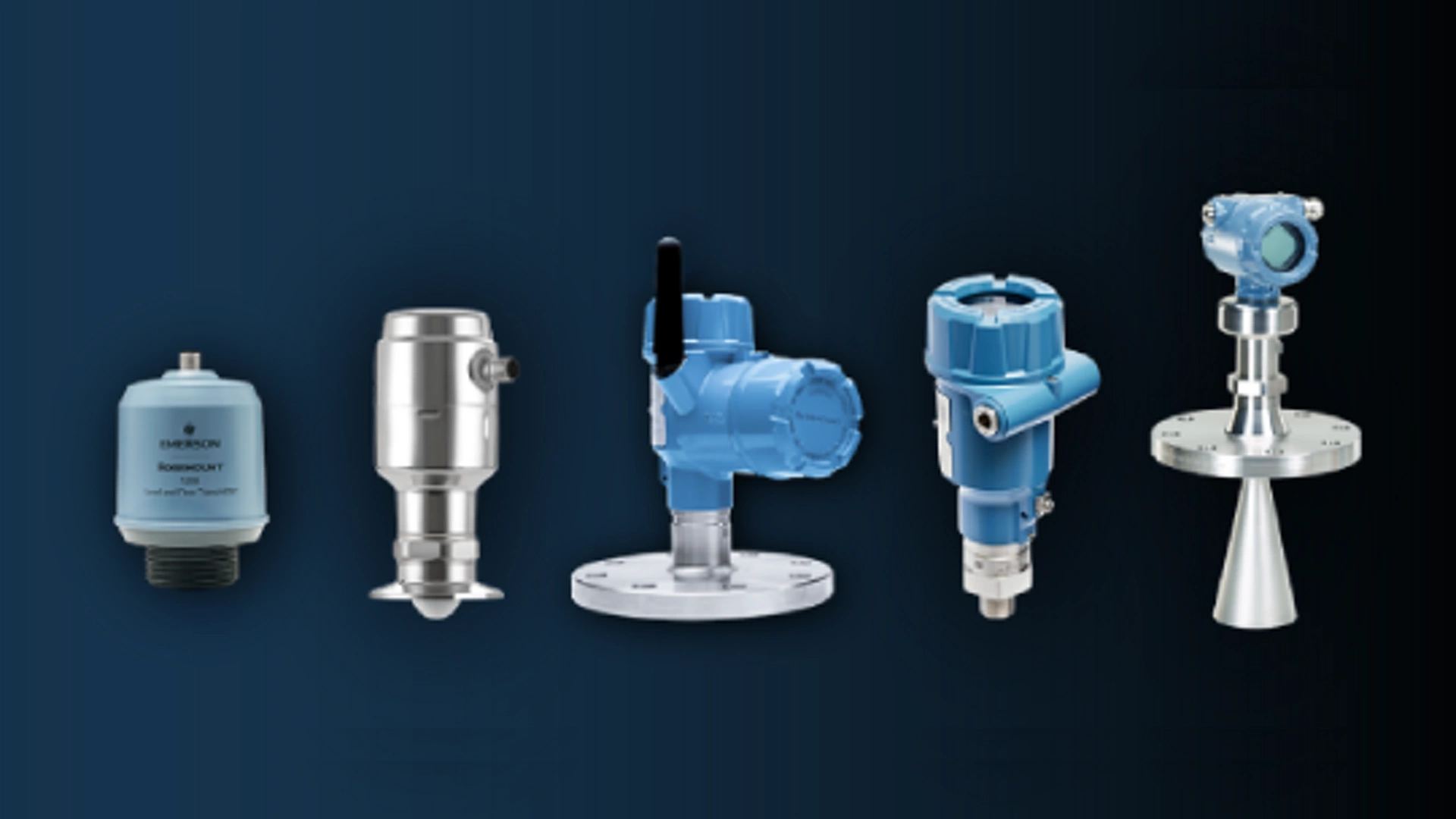

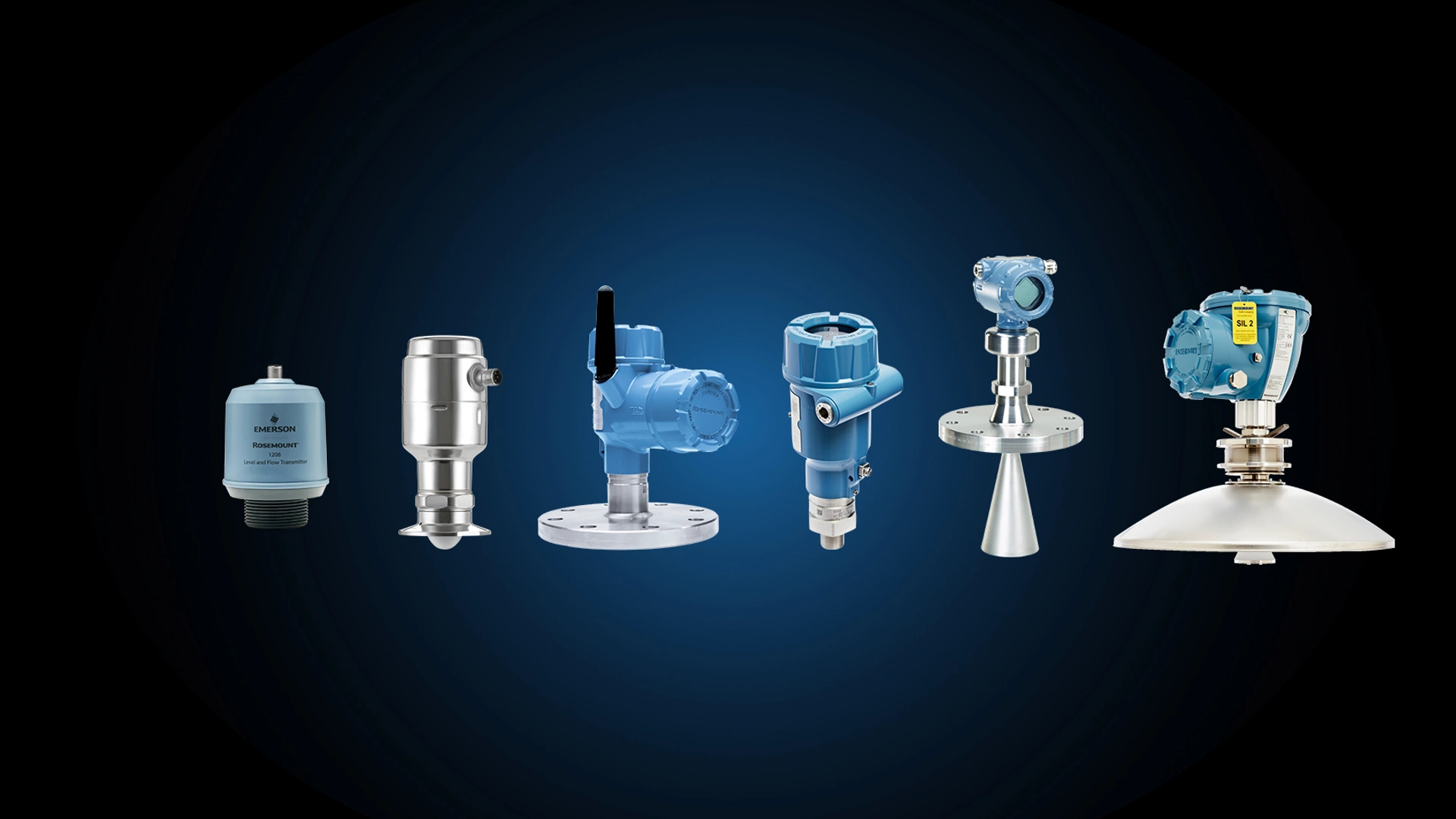

  • 罗斯蒙特 5408：适用于处理腐蚀性介质、大直径固体颗粒和重质粉末的应用。 ​



  • 罗斯蒙特 3408：具备智能功能，可灵活应用于液体和固体物料。 ​



  • 罗斯蒙特 3408 无线通信：在偏远或难以进入的区域进行可靠测量。​



  • 罗斯蒙特 1208：适用于简单的物/液位测量应用。 ​



  • 罗斯蒙特 1408：适用于卫生型物/液位测量应用。 ​

Fallback image

测量结果可靠​

凭借我们在雷达测量领域 50 多年的专业经验，罗斯蒙特非接触式雷达变送器可提供先进的物/液位测量技术。 它们采用调频连续波（FMCW）和 Smart Echo Supervision™ 技术，可自动跟踪和区分所有回波（包括障碍物产生的回波），因此无论储罐内部是否存在障碍物，也无论喷嘴位置如何，都能确保精确、可靠地报告真实的产品物/液位。​

​

Consistent Performance​

易于使用​

罗斯蒙特非接触式雷达物/液位变送器具备智能功能，在每个接触点均易于使用。

  • 安装和配置过程简易直观​



  • 便捷的远程功能，让您可以远离储罐进行操作​



  • 执行验证测试并现场计划自动校验，尽可能减少过程中断​



  • 利用警报和强大的诊断功能简化故障排除过程​



  • 简化维护工作，尽可能减少所需的备件​

​

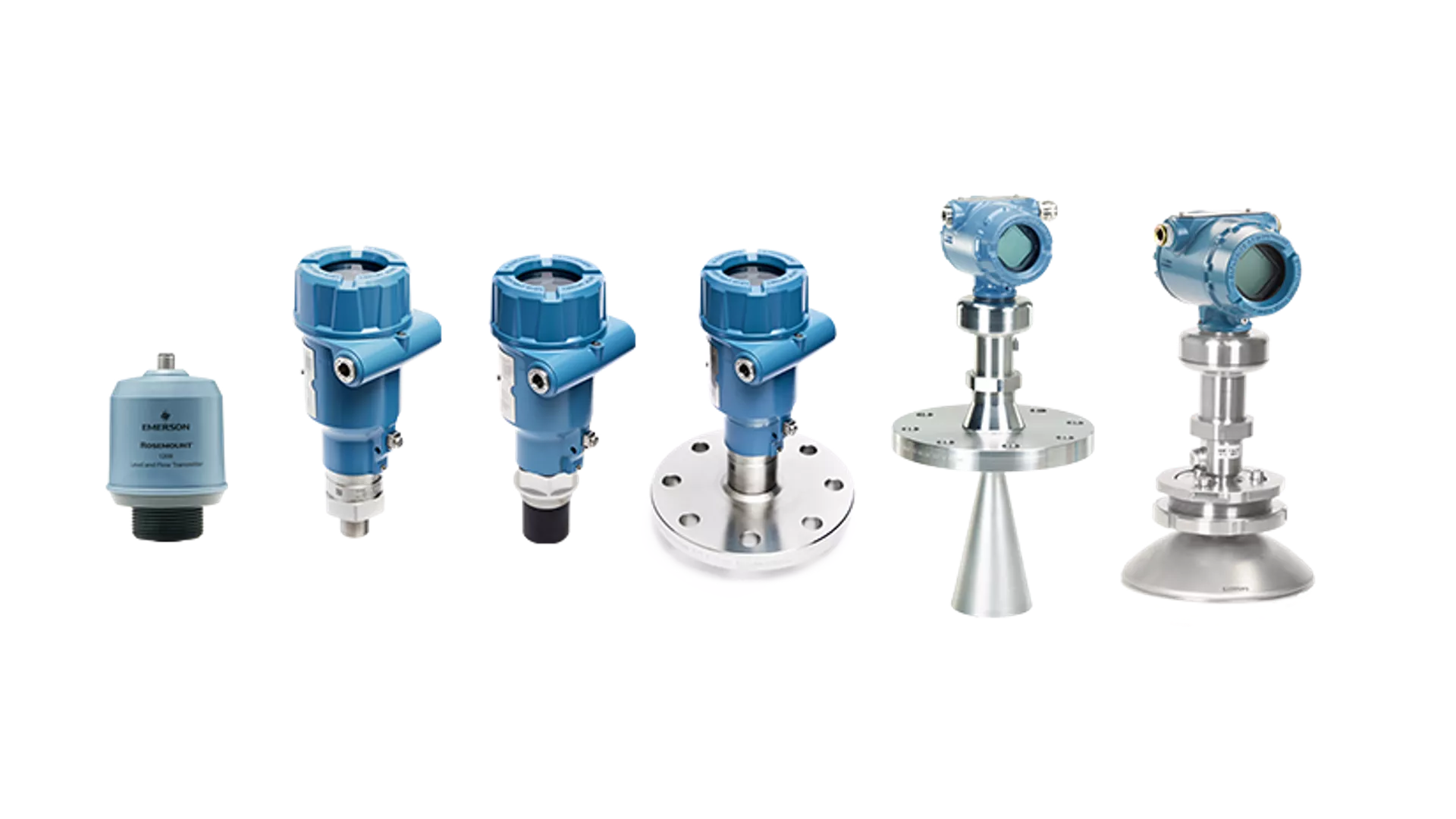

Versatility

多功能

罗斯蒙特非接触式物/液位变送器提供多种天线选项：​

  • 透镜天线：适用于小型过程接头、露天或非加压储罐。​



  • 过程密封天线：适用于腐蚀性介质、卫生应用或存在灰尘和冷凝的区域。​



  • 锥形天线：适用于密闭容器、静止管道/旁通管装置以及高喷嘴。​



  • 抛物面天线：适用于长距离测量反射性较低的介质。​

​

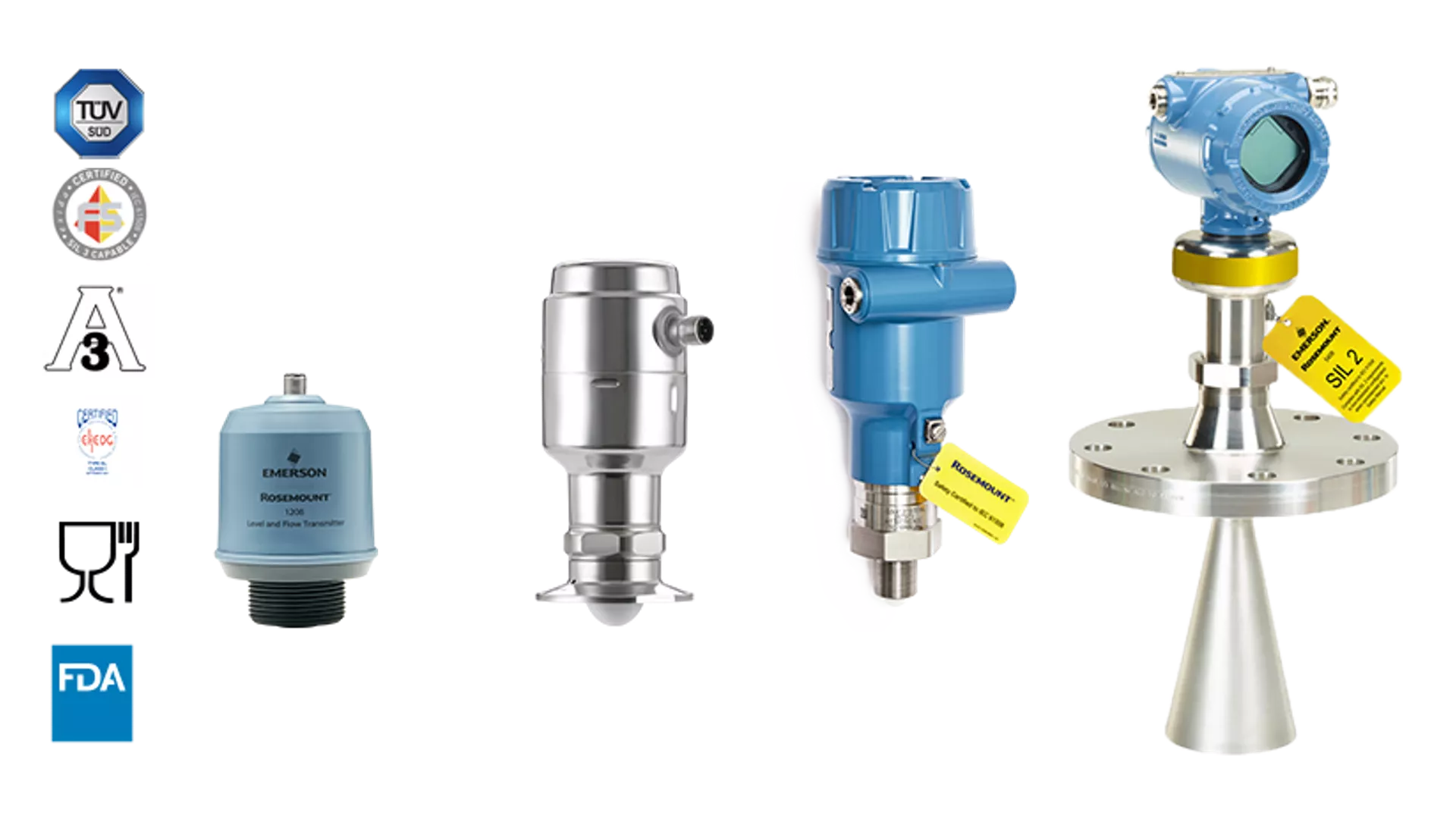

Non-Contacting Radar Level Transmitters Compliance

合规​

  • 罗斯蒙特 3408 和 5408 的防溢罐保护功能达到 IEC 61508 的 SIL 2 级认证，且经过 TÜV 测试和 WHG 认证。 它们提供行业先进的危险未检出（DU）值，可实现高效的验证测试​



  • 罗斯蒙特 1408H 拥有 3A 和 EHEDG 认证。 罗斯蒙特 5408 还获有 3A 认证​



  • 罗斯蒙特 1208 已通过饮用水和 FDA 认证。​



如需查看完整的产品认证列表，请参阅各产品的产品数据表​

通过易用的雷达物/液位变送器简化测量任务​

作为拥有雷达物/液位测量技术的行业先进企业，我们拥有 50 多年的丰富经验，一直致力于帮助客户解决物/液位测量挑战。​

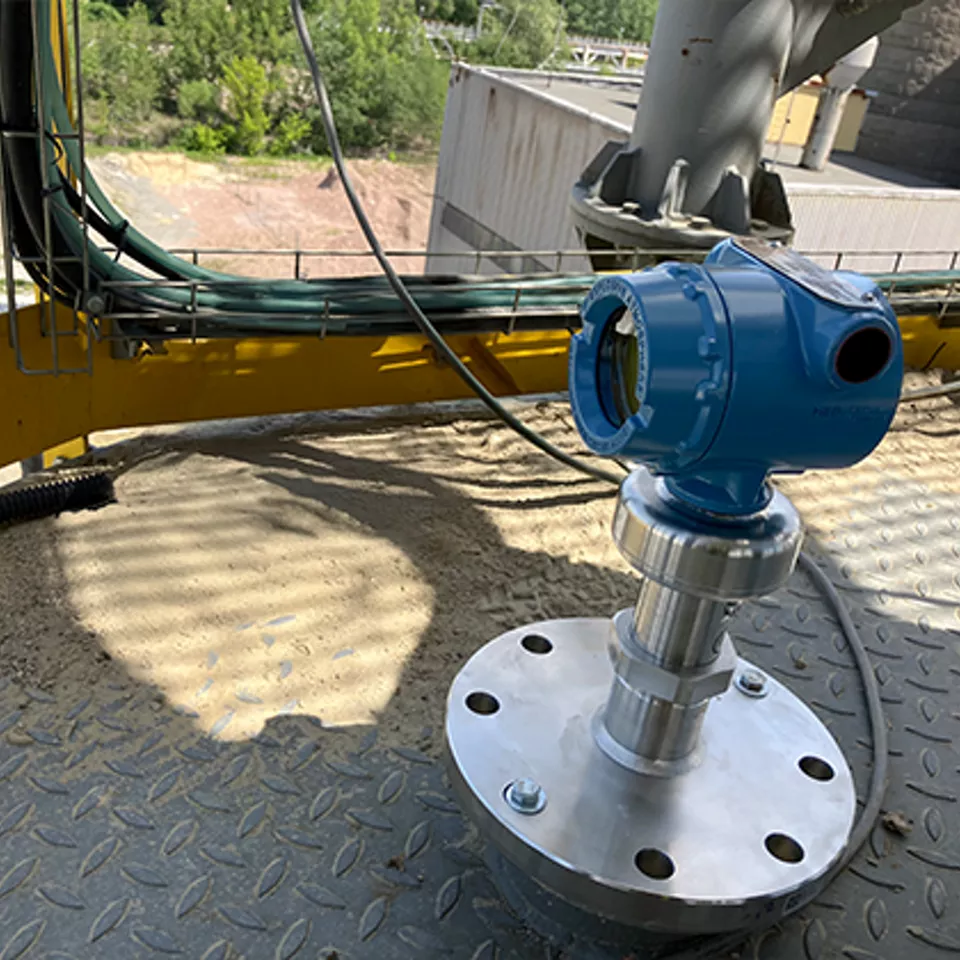

罗斯蒙特 5408 物/液位变送器​

  • 适用于处理腐蚀性液体介质和/或存在极端工况的液体应用​

  • 适用于在高筒仓中处理大直径固体颗粒、丸粒或重质粉末的固体应用​

  • 两线制 FMCW 和 Smart Echo Supervision 技术可实现出色的可靠性并减少被动维护任务​

  • 直观软件可简化安装、调试、维护和验证测试​

  • 机载诊断功能强大，可提供主动工作情况监控​

  • 安全认证：IEC 61508，适用于 SIL 2 应用，以降低风险、提高效率并增强防护​

  • 与罗斯蒙特 THUM™ 无线通信适配器兼容，形成无线通信解决方案​


罗斯蒙特 3408 物/液位变送器​

  • 适合各种液体应用​

  • 适用于中型筒仓或颗粒、重质和细粉料堆中的固体应用​

  • 两线制 FMCW 和 Smart Echo Supervision 技术可实现出色的可靠性并减少被动维护任务​

  • WirelessHART® 选项可在偏远和难以进入的位置实现物位测量自动化​

  • 智能诊断支持主动维护规划​

  • 可选的 Bluetooth® 连接易于配置和维护​

  • 远程验证：手动或自动进行，无需中断过程​

  • 机载功能支持远程验证测试​

  • 已通过 NAMUR 测试和 IEC61508 认证，适用于安全关键型应用

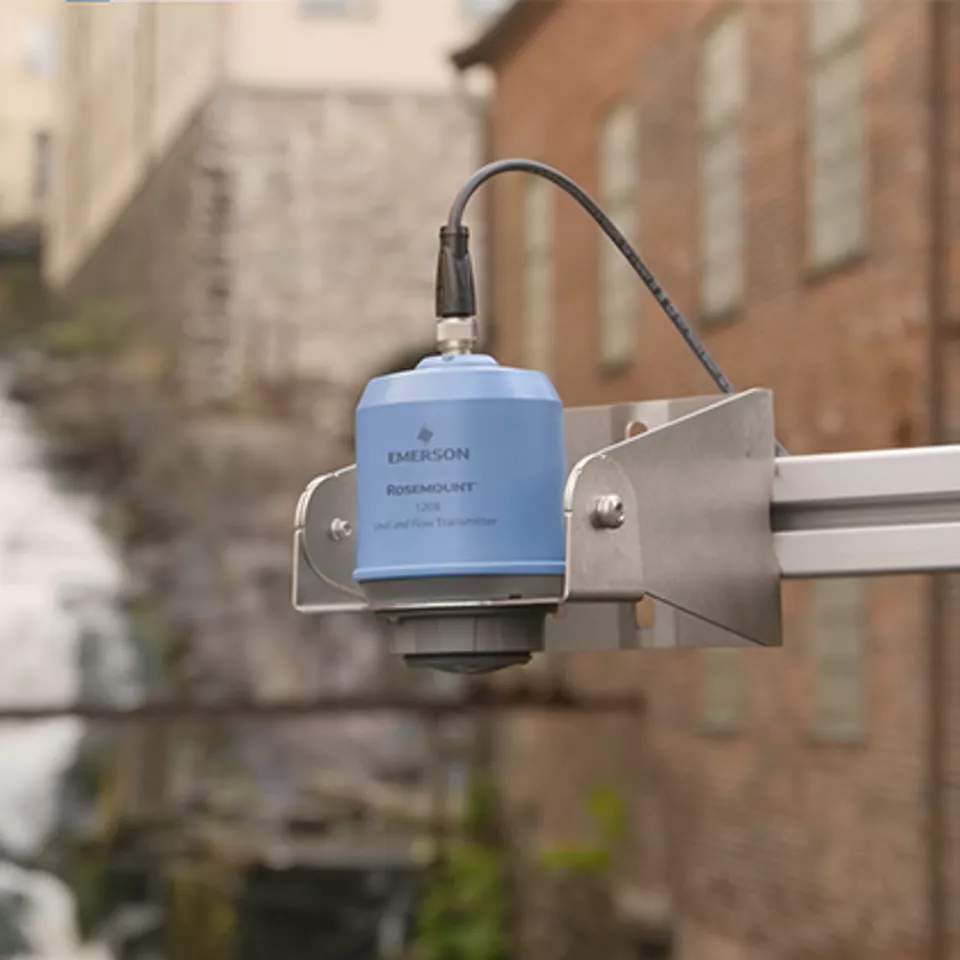

罗斯蒙特 1208 物/液位和流量变送器​

  • 用于简单的液体应用和户外装置​

  • 适用于在小型储罐和狭小空间中处理粉末或颗粒的固体应用​

  • 液位测量和明渠流量计算​

  • Smart Echo Supervision 技术可实现出色的可靠性并减少被动维护任务​

  • 紧凑型 PVDF 外壳，已通过饮用水和食品级认证​

  • 耐户外和完全浸没式封装设计​

  • 提供不同的通信选项：Bluetooth®、4-20 mA HART® 或 IO-link​

  • 提供多种安装附件​

  • 可轻松集成到新建和现有系统中​

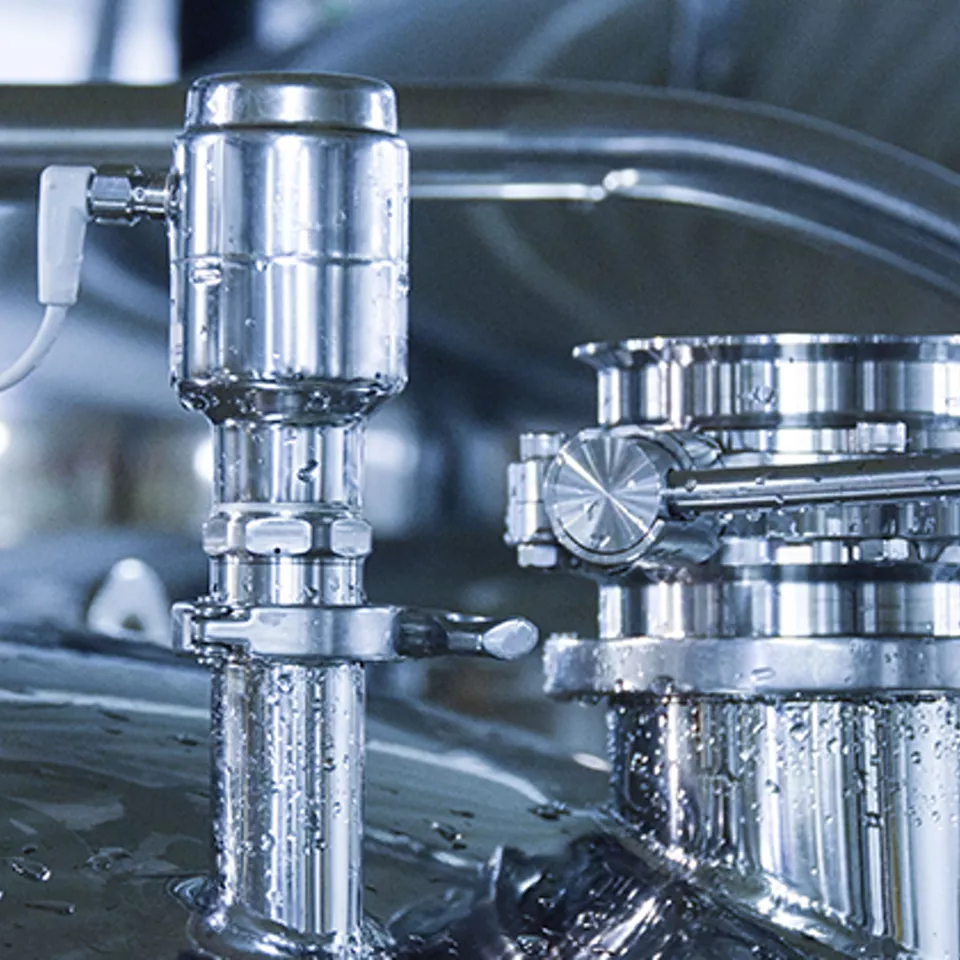

罗斯蒙特 1408 物/液位变送器​

  • 适用于简单和卫生型液体应用​

  • 适用于在小型储罐和狭小空间中处理粉末和颗粒的固体应用 ​

  • Smart Echo Supervision 技术可实现出色的可靠性并减少被动维护任务​

  • 专为食品、饮料及生命科学等行业而设计​

  • 符合卫生标准：3-A®、FDA、EC 1935/2004、EHEDG​

  • 不锈钢外壳紧凑、光滑​

  • 耐受 CIP 和 SIP 清洁过程，极大限度地降低污染风险并确保产品安全​

资源

常见问题解答

查找有关非接触式雷达物位传感器的常见问题解答​

艾默生的非接触式雷达产品组合采用了调频连续波（FMCW）技术。 传输连续雷达信号时，其频率会随着时间的推移而增加，从而产生“信号扫描”。 信号会从表面反射回天线，以计算液位。​

该技术能提高测量准确度和可靠性，应用范围十分广泛。 改变介质密度、温度变化、粉尘或压力变化均不会影响准确度。​

此外，罗斯蒙特非接触式雷达物/液位变送器还采用 Smart Echo Supervision 信号处理算法。 依托此技术，用户无需再担心储罐内部障碍物或喷嘴位置带来的影响；我们的非接触式雷达变送器会自动追踪所有回波，包括来自容器中障碍物的回波，并将其与真实的产品表面回波进行区分。 这可确保可靠、准确地报告真实的产品物位。​​

雷达物/液位测量技术在固体应用中具有显著优势，主要体现在实现过程控制和确保物料可用性两方面。 持续监测可提供深入见解，从而优化过程、减少中断并提高安全性。​

在固体应用中，料位快速变化和介电常数低是常见现象。 非接触式雷达传感器在这些工况下表现出色，强烈推荐用于料位控制和库存管理。​

固体物料装填过程中产生的粉尘是另一项挑战。 与受粉尘影响严重的超声波和激光设备不同，非接触式雷达变送器能有效处理气相空间中的粉尘，确保测量不受干扰。​

选择雷达料位测量设备时，应考虑物料特性、筒仓大小和装填位置。 靠近装填点安装的设备更容易受到影响测量的干扰。​

大多数用例中建议使用设备驱动程序，但艾默生提供多种独立工具来实现物位测量仪表的先进配置和诊断：

  • 诊断工具：侧重于故障排除、离线检查和设备工作情况诊断，在需要深入分析的维护场景中非常有用。 支持罗斯蒙特 5408、3408、5300 和 3308 系列雷达设备。

非接触式雷达物位变送器无需接触物料表面，即可提供精确可靠的连续物位测量。 这些雷达设备不会受到密度、粘度、电导率、聚敷、腐蚀性、泡沫、蒸汽以及压力和温度波动等不同过程工况的影响。 与脉冲雷达不同，罗斯蒙特非接触式雷达变送器具有更高的灵敏度，即使在恶劣工况下也能确保可靠、精确的物位检测。​

此外，这些变送器还能适应下雨、阳光或冷凝等环境因素。 由于没有可移动部件，所以大大降低了维护要求，同时改善了长期性能和可靠性。 利用先进的机载诊断功能，用户可以进行预防性维护，而远程验证测试功能则可节省时间并提高安全性。​
