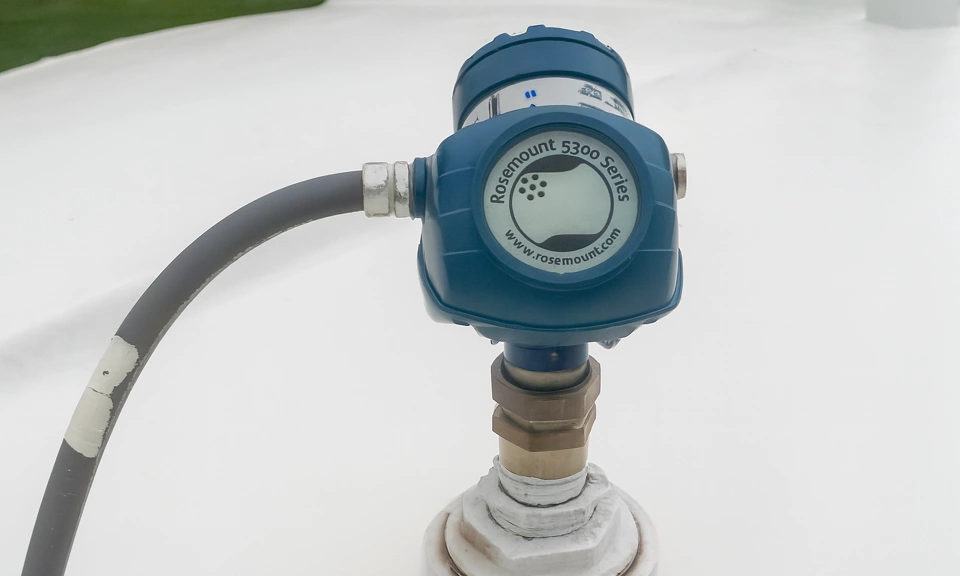

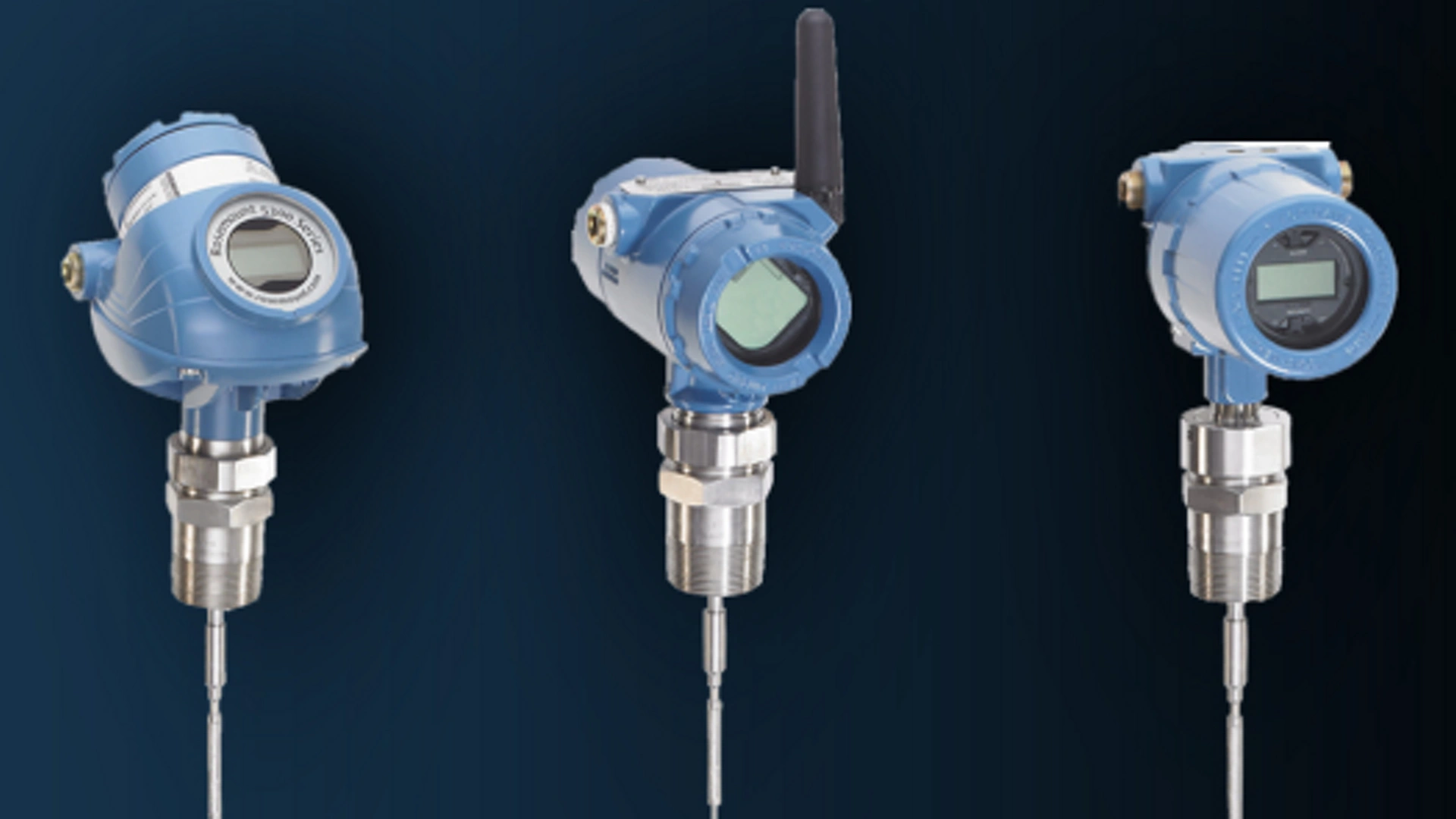

导波雷达物/液位测量​

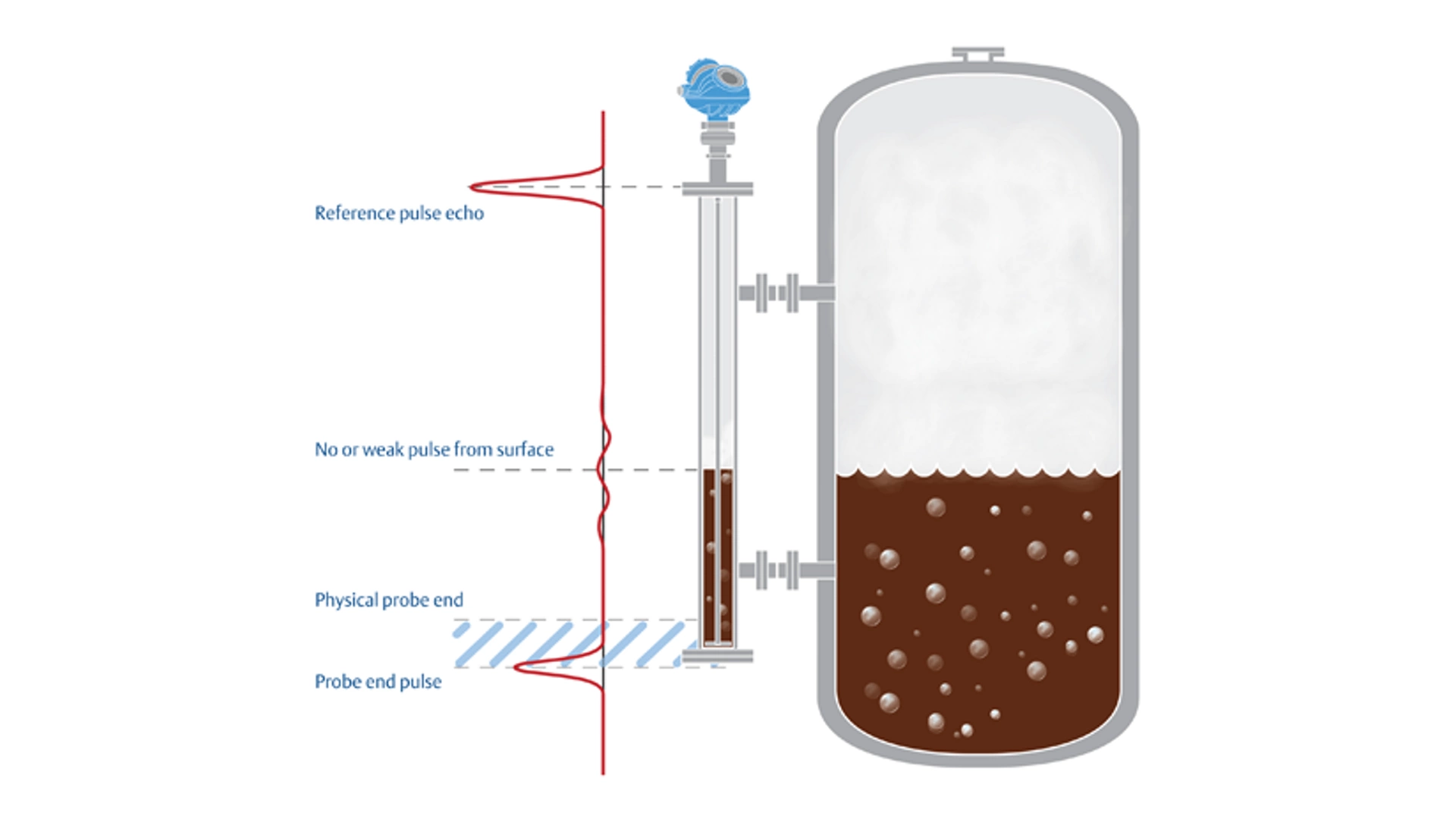

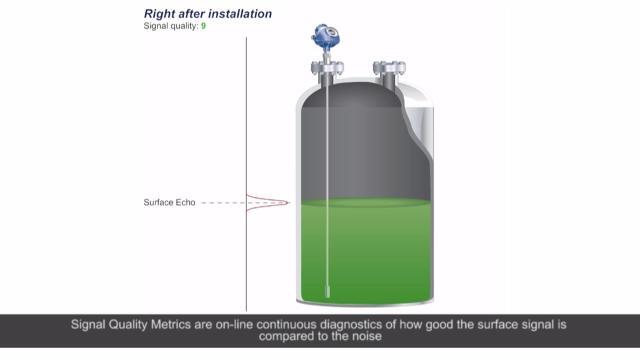

导波雷达的工作原理基于时域反射测量技术，即变送器发出雷达脉冲。 实际物/液位测量值与从发出电磁信号到接收介质回波之间所用的时间相关。 ​

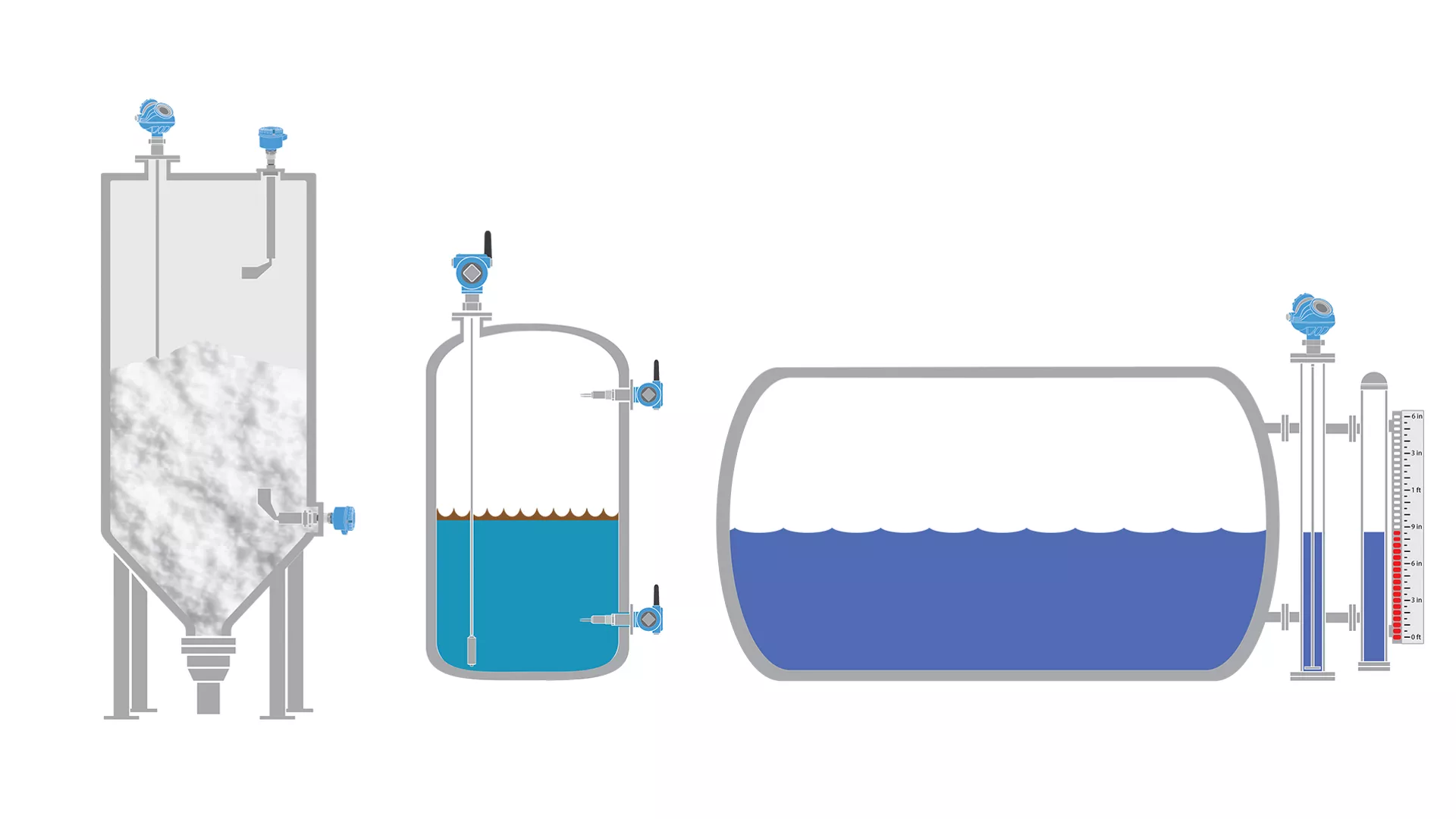

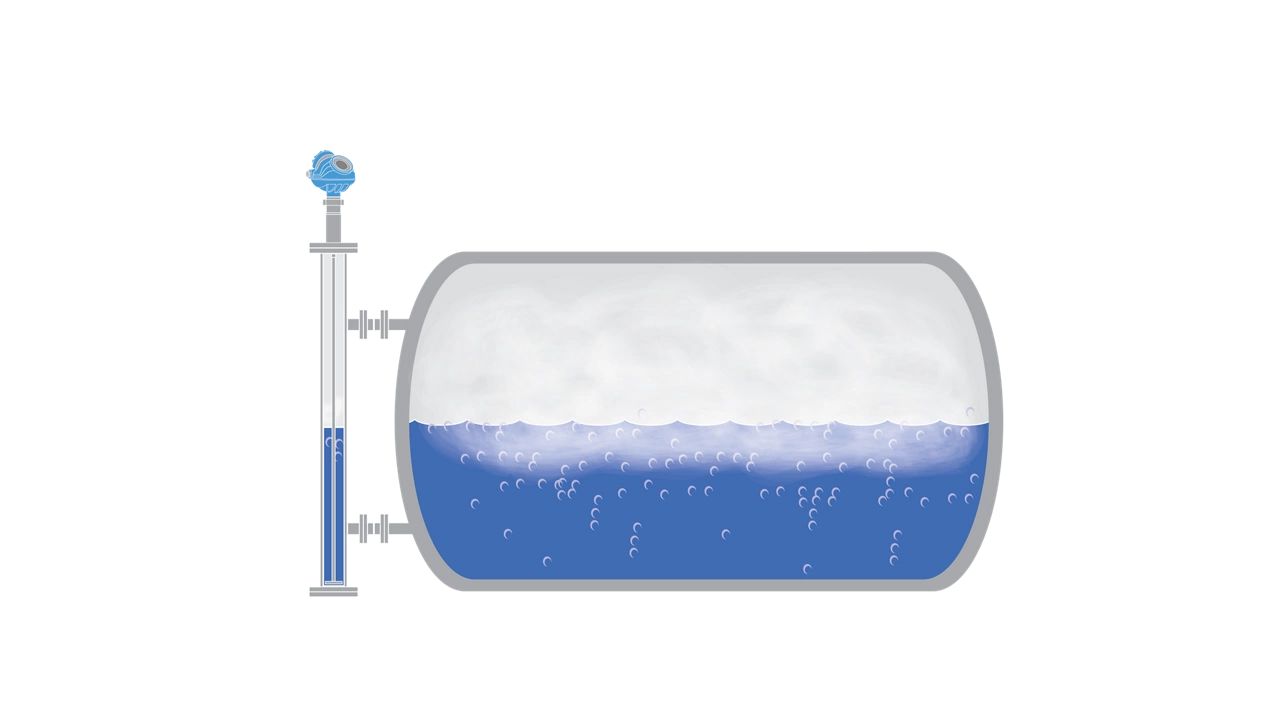

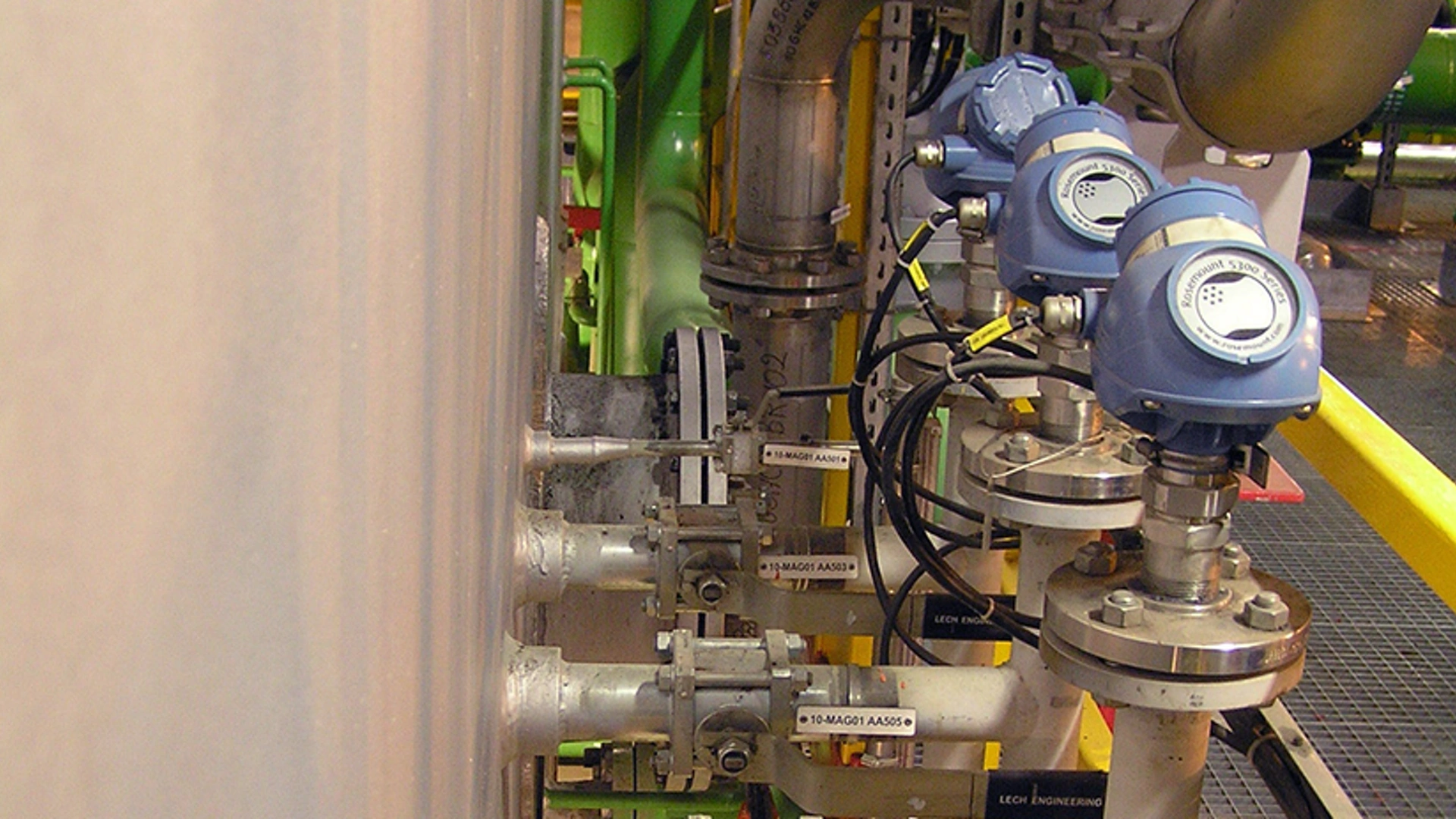

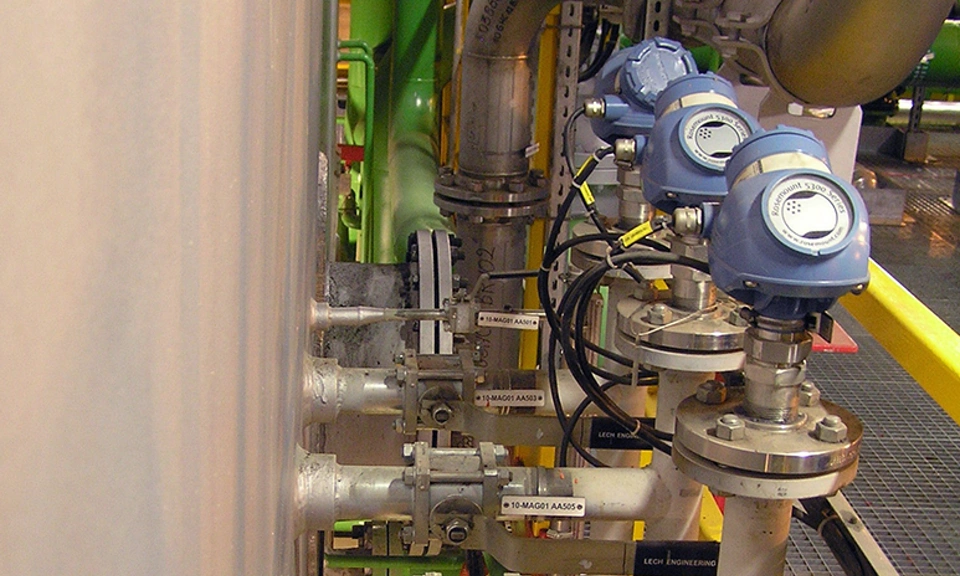

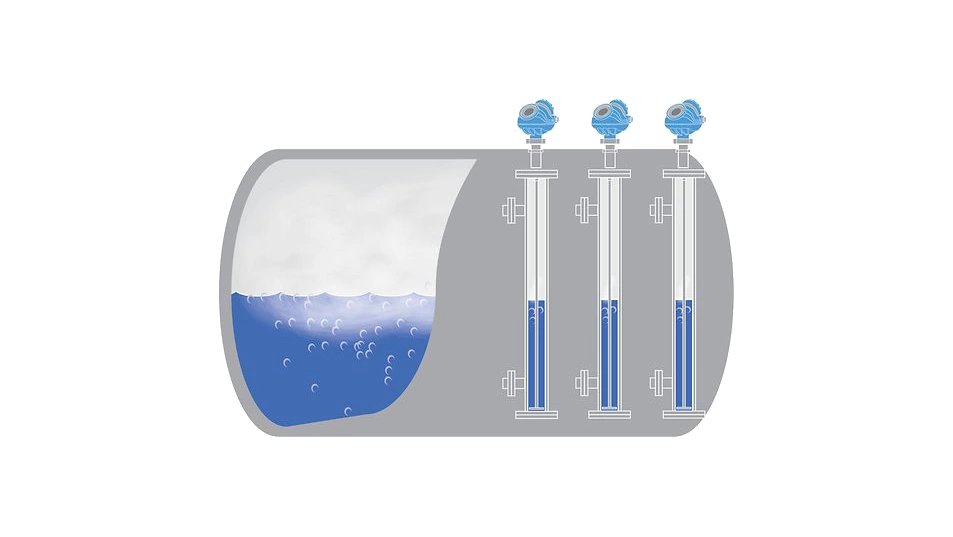

对于大多数需要测量物、液位界面和/或物、液位的挑战性旁通管应用和过程，导波雷达是理想选择。 导波雷达技术适用于润滑油给料罐、各类分离器、蒸馏塔、托盘和锅炉汽包等应用。​ ​

导波雷达需要标定吗？​ ​

罗斯蒙特（Rosemount）导波雷达没有任何可移动部件，因此无需针对不断变化的过程工况（如使用浮筒时的密度，或使用其他物位测量技术时的电导率、粘度、pH 值、温度和压力）进行标定或补偿。 为客户带来的效益有： ​

• 避免计划外停车 ​
• 降低风险 ​
• 降低维护成本 ​

可以通过在控制室进行全面或部分验证测试来测试导波雷达变送器。 这些测试模拟过程工况以触发高物/液位警报，并检查主机系统是否正确接收到信号。 ​

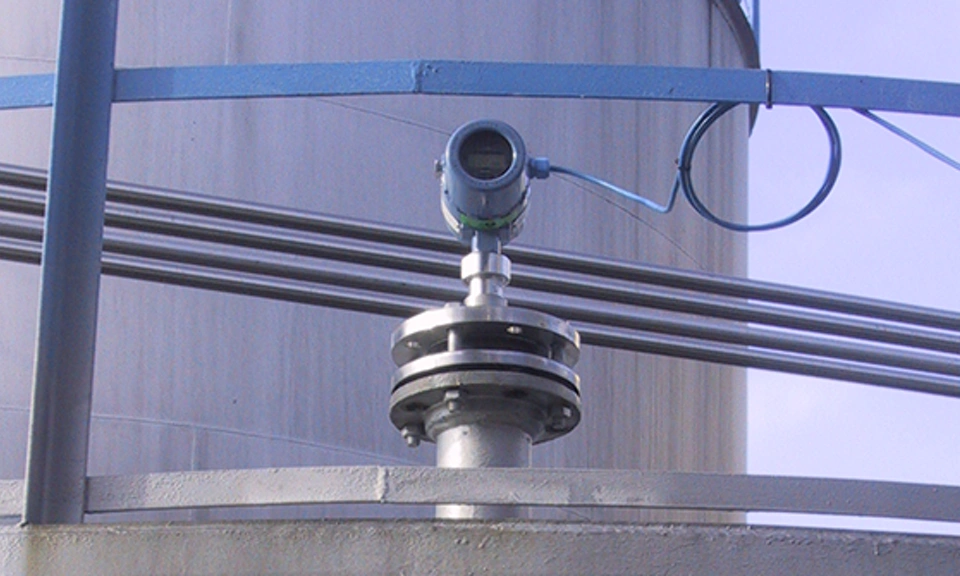

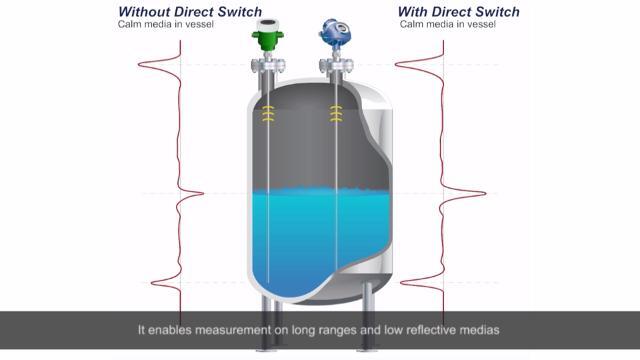

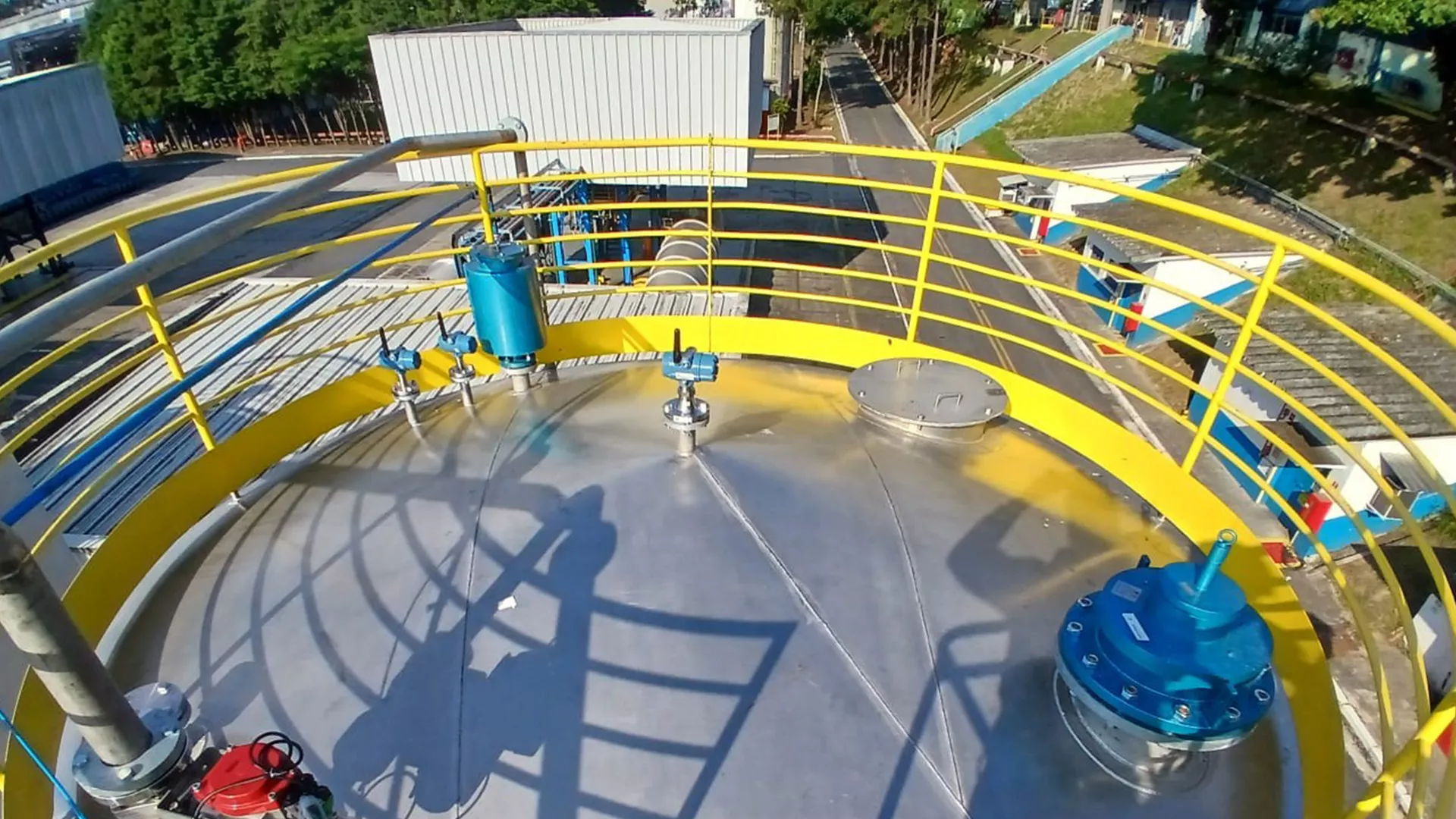

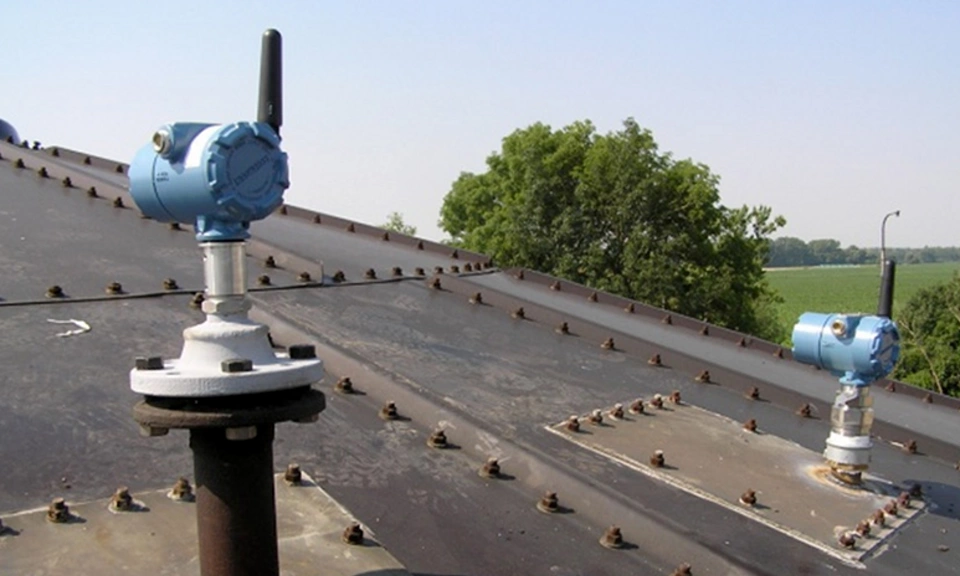

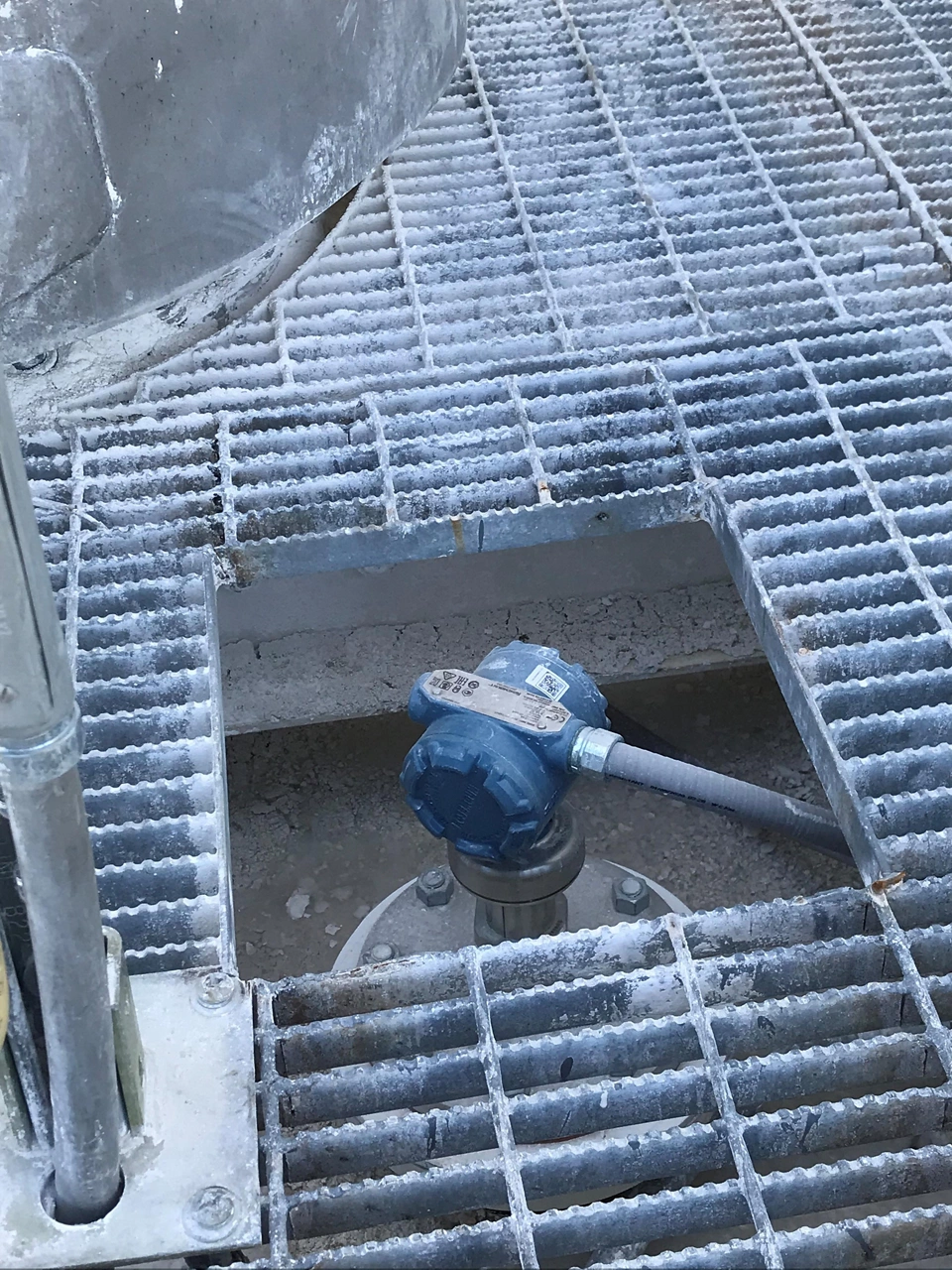

导波雷达（GWR）采用接触式测量，其中测量系统的一部分与容器中的内容物直接接触。 在导波雷达安装中，导波雷达安装在储罐或旁通管的顶部，导波杆通常伸长至容器全深度。

导波雷达的优势：

• 精确可靠地测量物位和界面​ ​
• 可用于液体、污泥、浆液和部分固体。
• 不受压力、温度和大多数汽相工况变化的影响​ ​
• 无可移动部件，因此维护量极低。

导波雷达的限制：

• 安装限制影响导波杆的选择​
• 不得直接接触金属物体，否则会影响信号​ ​
• 如果导波杆可能干扰工艺过程（即搅拌器、泵、料斗出口）等，不可使用 ​

非接触式雷达（NCR）采用非接触式测量，测量系统任何部分均不会与容器中的内容物直接接触。 ​ ​

非接触式雷达的优势：

• 可靠又精确的物位测量​
• 可用于液体、污泥、浆液和固体​ ​
• 不受压力、温度和大多数汽相工况变化的影响​ ​
• 无可移动部件，因此维护量极低。 ​ ​

非接触式雷达的限制：

• 储罐中的障碍物（例如管道、加强筋和搅拌器）可能会产生虚假回波，但罗斯蒙特（Rosemount）非接触式雷达物位变送器采用 Smart Echo Supervision™ 技术，可自动抑制内部障碍物产生的虚假回波。 ​ ​
• 非接触式雷达液位计可以应对搅拌应用，但其成功应用与否取决于流体属性与湍流强度的综合影响。
• 介质的介电常数 (DC) 和表面状况都会影响测量。​
• 测量可能会受泡沫影响。

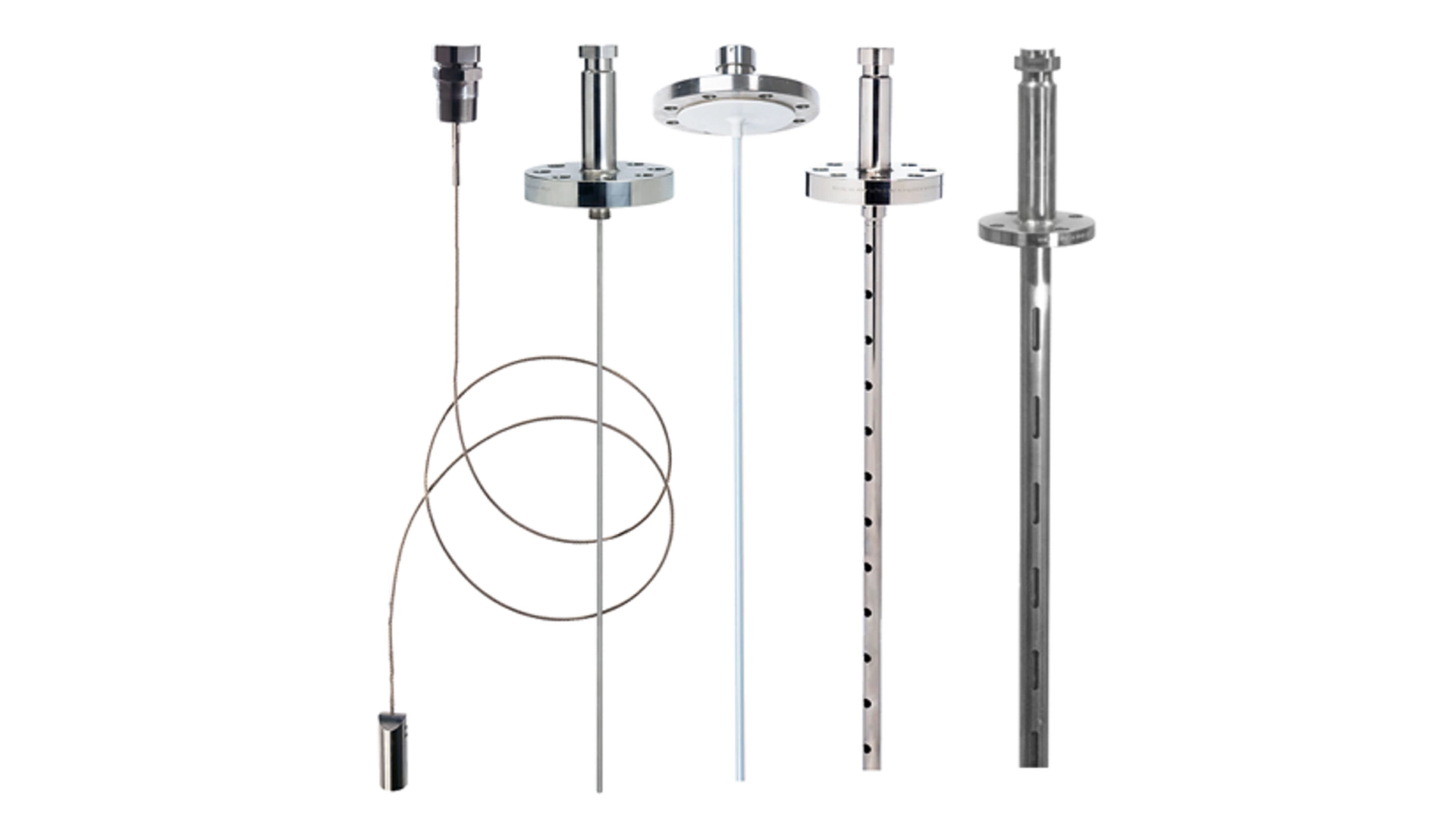

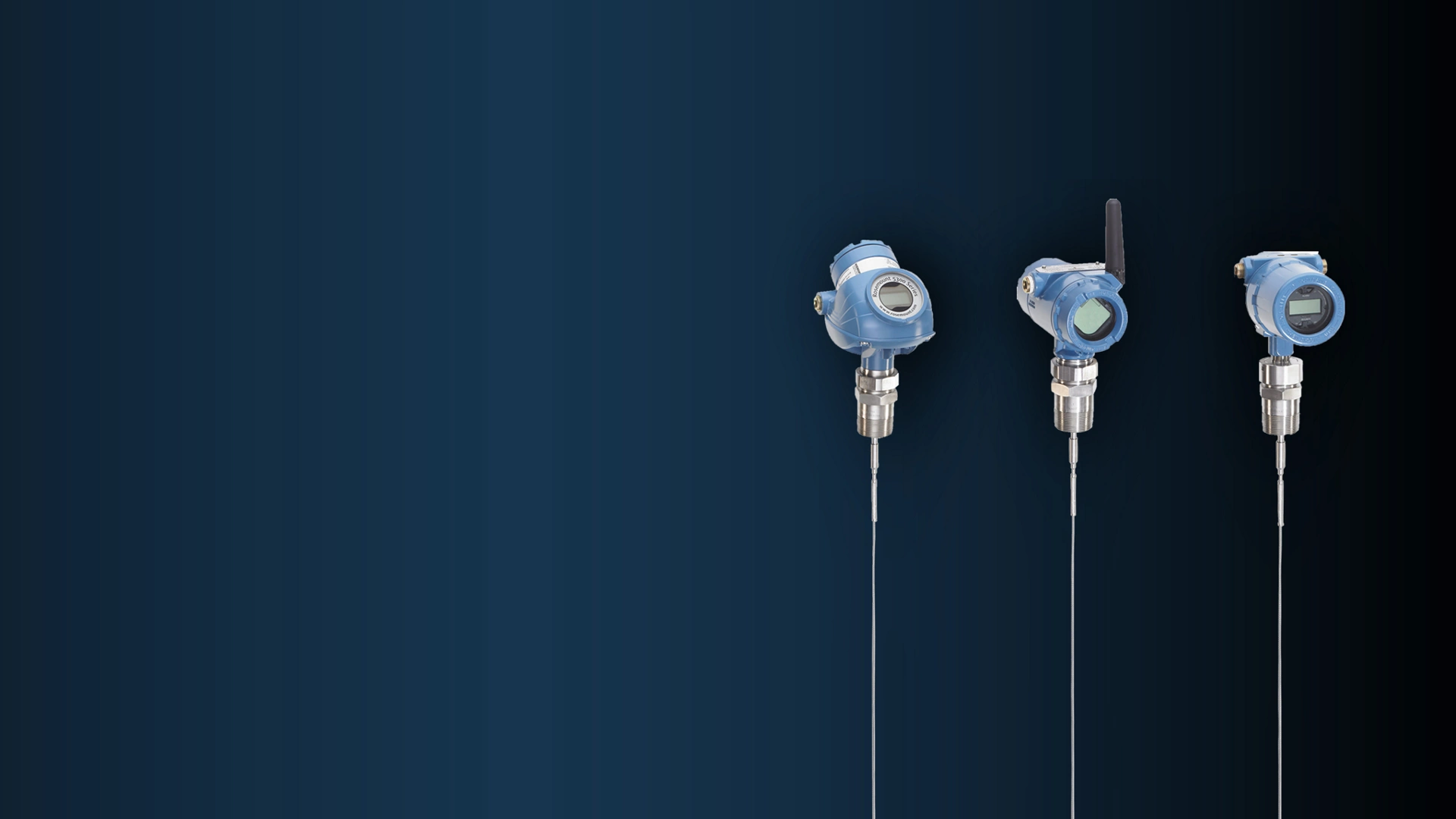

导波杆充当波导，也是导波雷达变送器的核心部件。 它引导微波脉冲从变送器向下传输至过程介质表面，并引导反射信号返回。 导波杆作为传输线，即便在严苛的过程工况下，也能精准传播信号并强效返回回波。 针对不同的应用需求，艾默生提供多种导波杆设计。 常见类型包括：

• 同轴——非常适合要求高信号强度与高精度的中短程纯净液体应用，尤其适用于旁通管。
• 大同轴——只要空间允许，多数场景皆适用。 采用此导波杆可消除顶部盲区。 ​
• 硬单杆——适用于较短的旁通管以及低介电常数或界面应用。 ​
• 软单杆——适用于高储罐以及顶部空间受限的储罐。
• 分段单杆——适用于高旁通管以及长达 10 米（32 英尺）的管道， 以及顶部空间受限的安装环境。 非常适合顶部空间受限以及小型稳流管等狭窄安装环境。  ​
