非侵入外夹式超声波技术
艾默生的 Flexim 超声波流量测量技术以非侵入式方式监测液体、气体和蒸汽的流量。 外夹式超声波流量计只需固定在管道外壁，无需停机开孔，也不会带来泄漏风险。 面向工业生产与安全应用而设计，有助于提高工厂可用性，并保持稳定性能。
Products

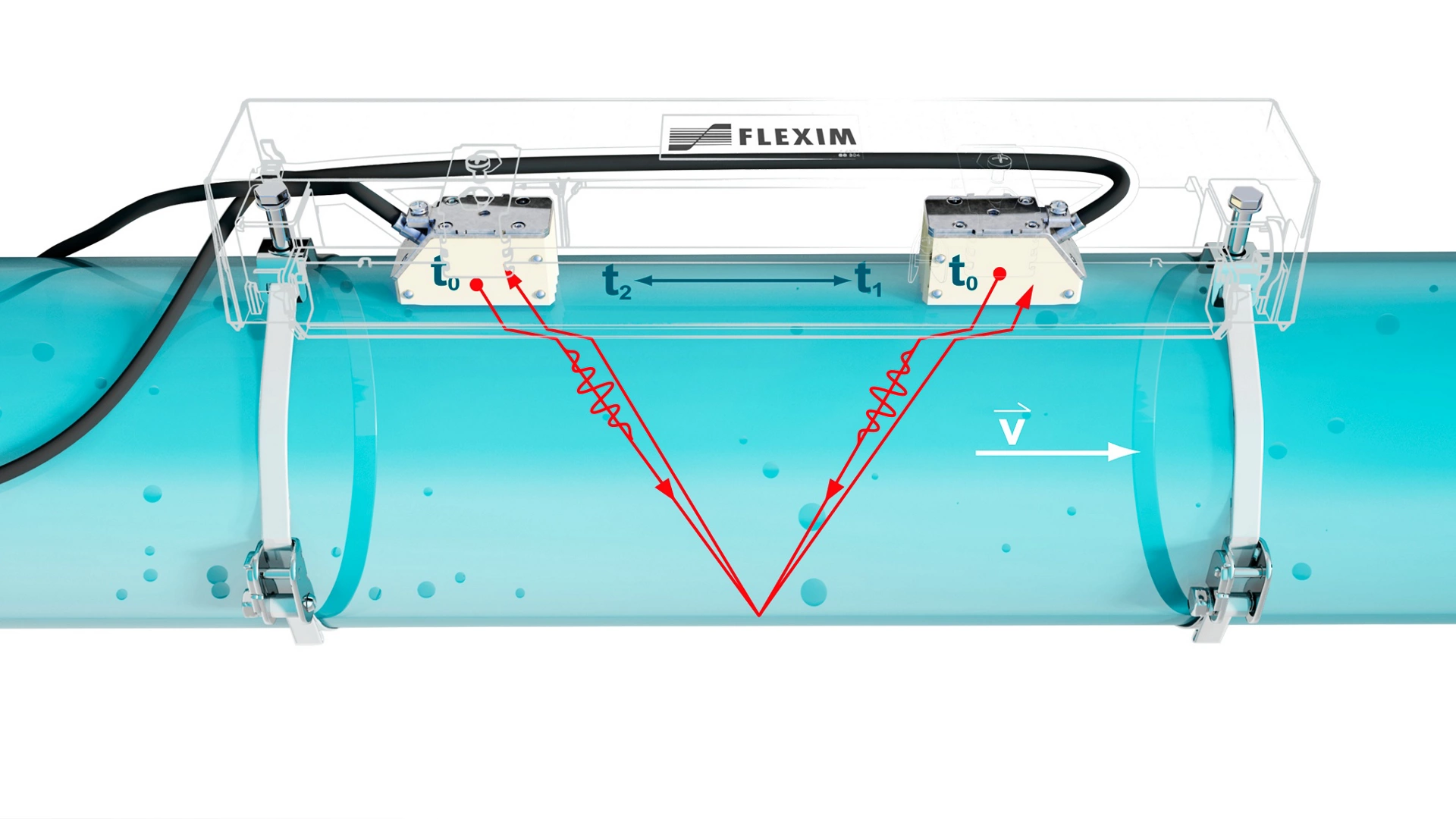

测量原理
超声波流量计通过发送声波并测量其返回所需时间来获取流量信息。 外夹式系统采用传输时间差法，捕捉管内流体流动产生的微小时间延迟。 仪表精确测量这一时间差，变送器结合管道参数和介质特性计算出流量。 FLUXUS® 系列在工况苛刻的应用中依然保持优异的测量表现。

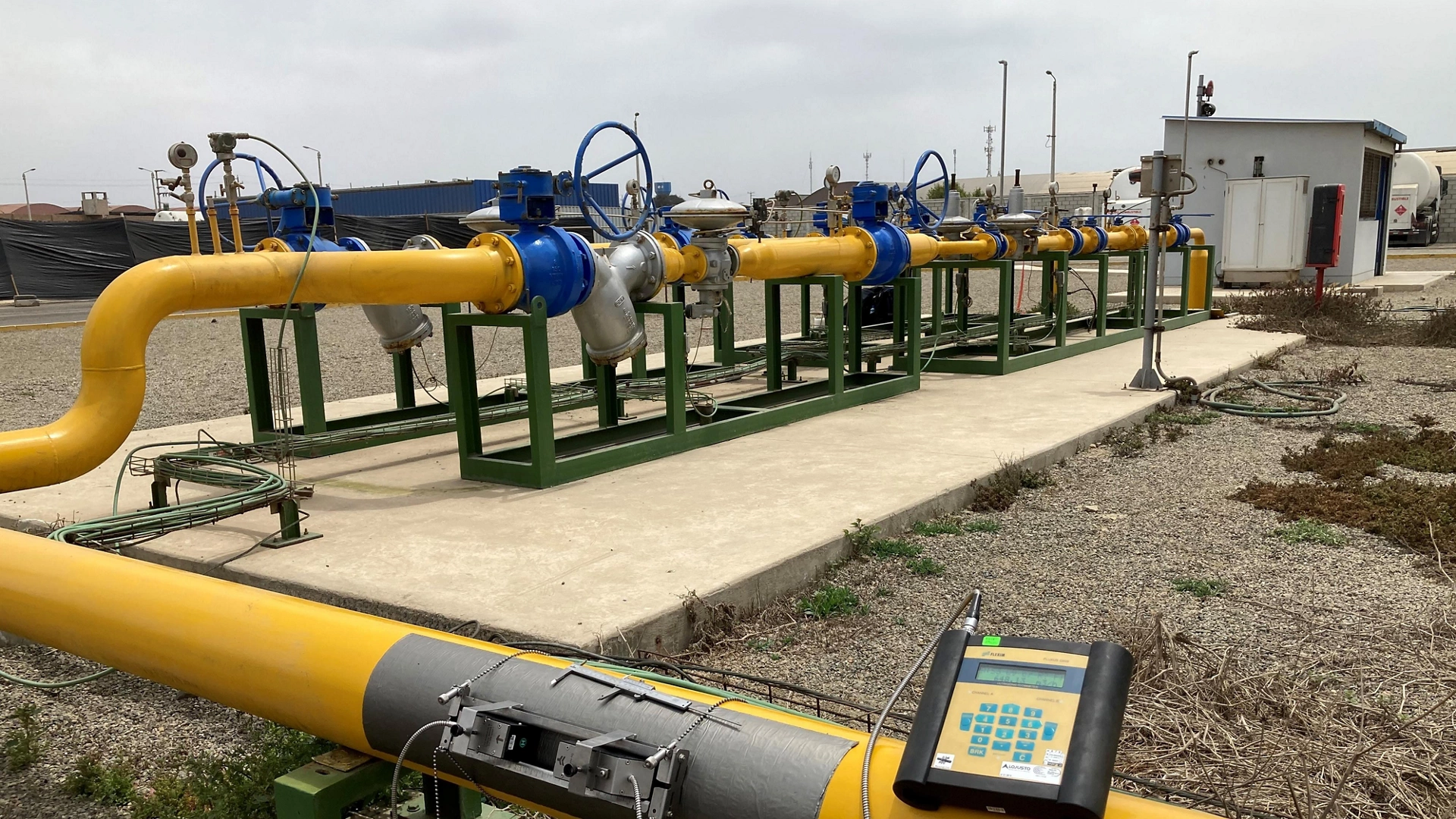

经验证的准确度
测量的可靠性和精度与制造质量和标定水平密切相关。 Flexim 依照 DIN ISO 9001 进行质量管理，并运营通过 DIN EN ISO/IEC 17025:2018 认证的标定实验室，从源头上保持一致的质量水准。 其专有的 AperCal 标定方法，能够将变送器与传感器分开标定。 标定结果可追溯至国家标准，不依赖流量标定装置或管道条件，减少不确定度。

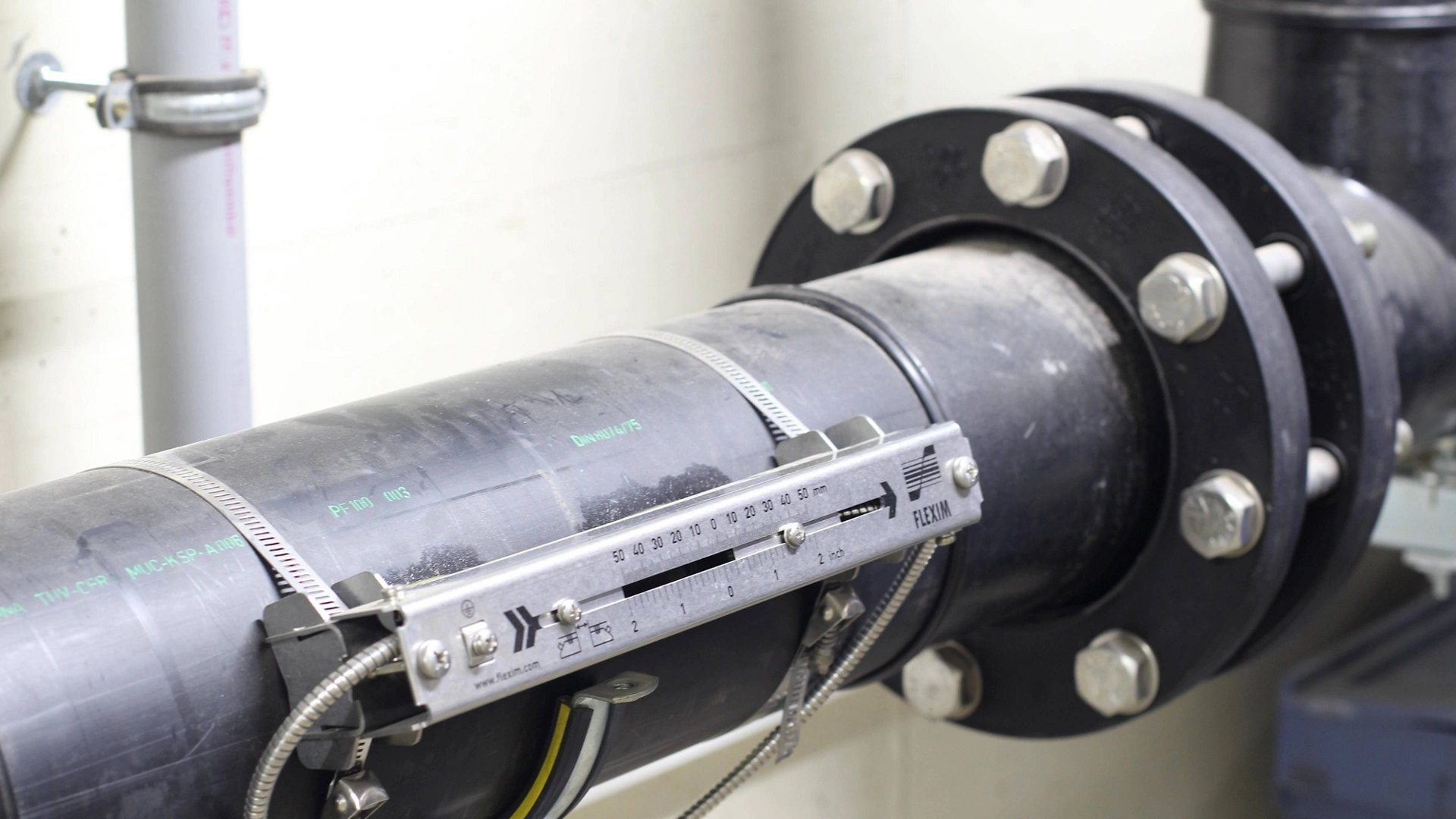

非侵入式超声波

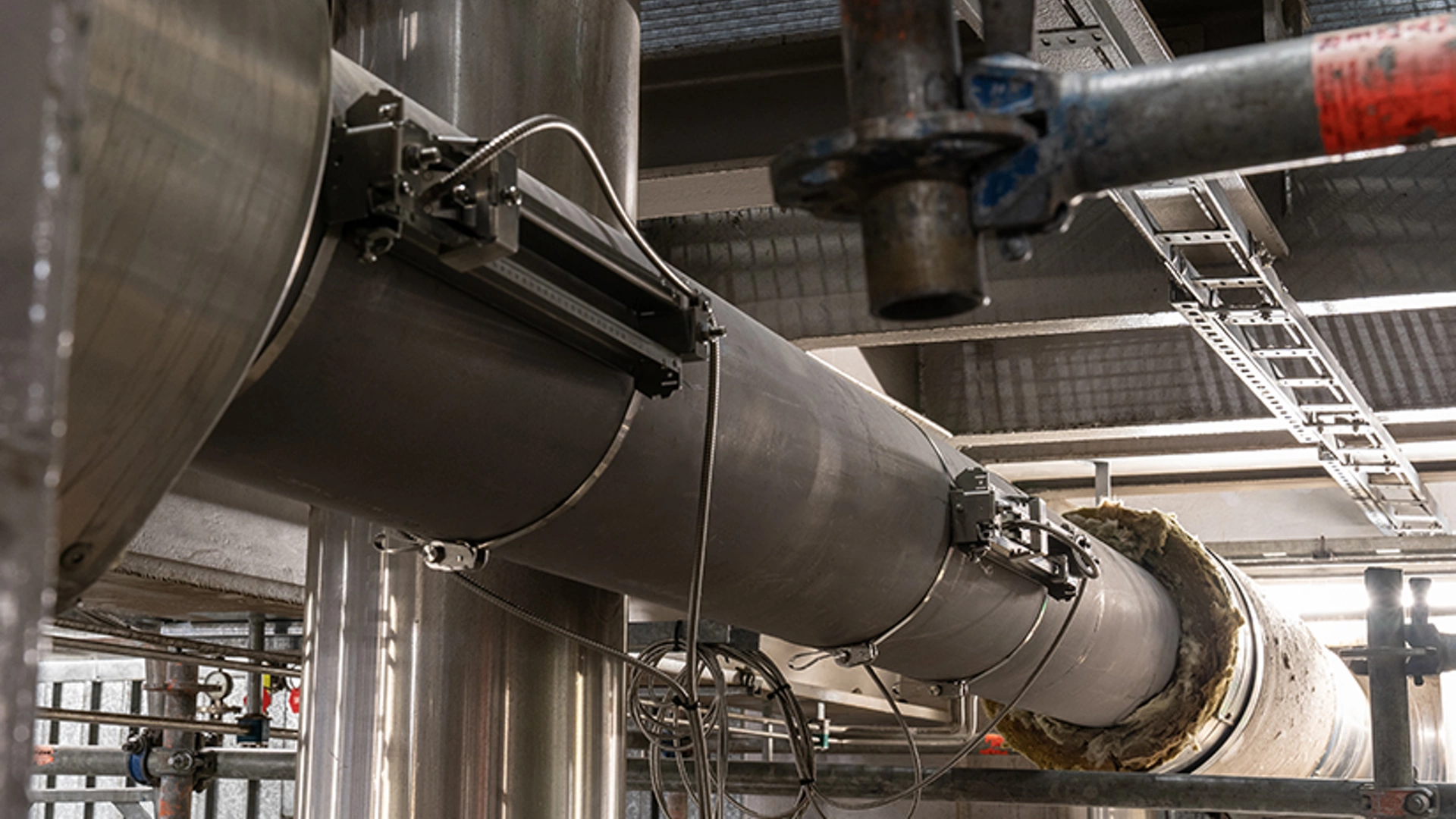

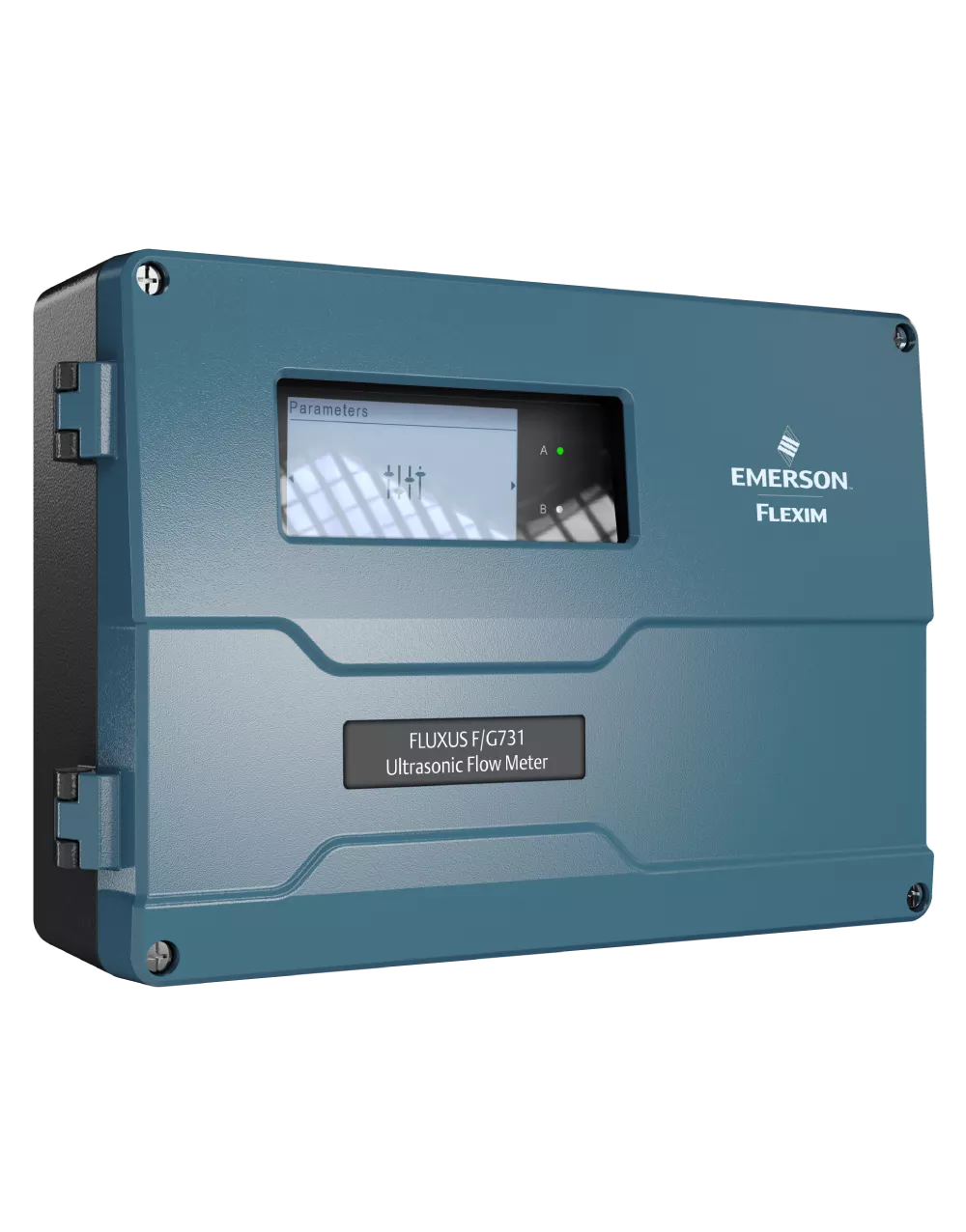

Flexim FLUXUS® 非侵入式超声波流量计采用外夹式安装，可用于包括液体、气体和蒸汽在内的多种流体流量测量。 仪表支持双向测量，适用量程范围宽。 凭借良好的可靠性、多功能性和实用优势，这种外部测量方式已成为众多行业的标配。

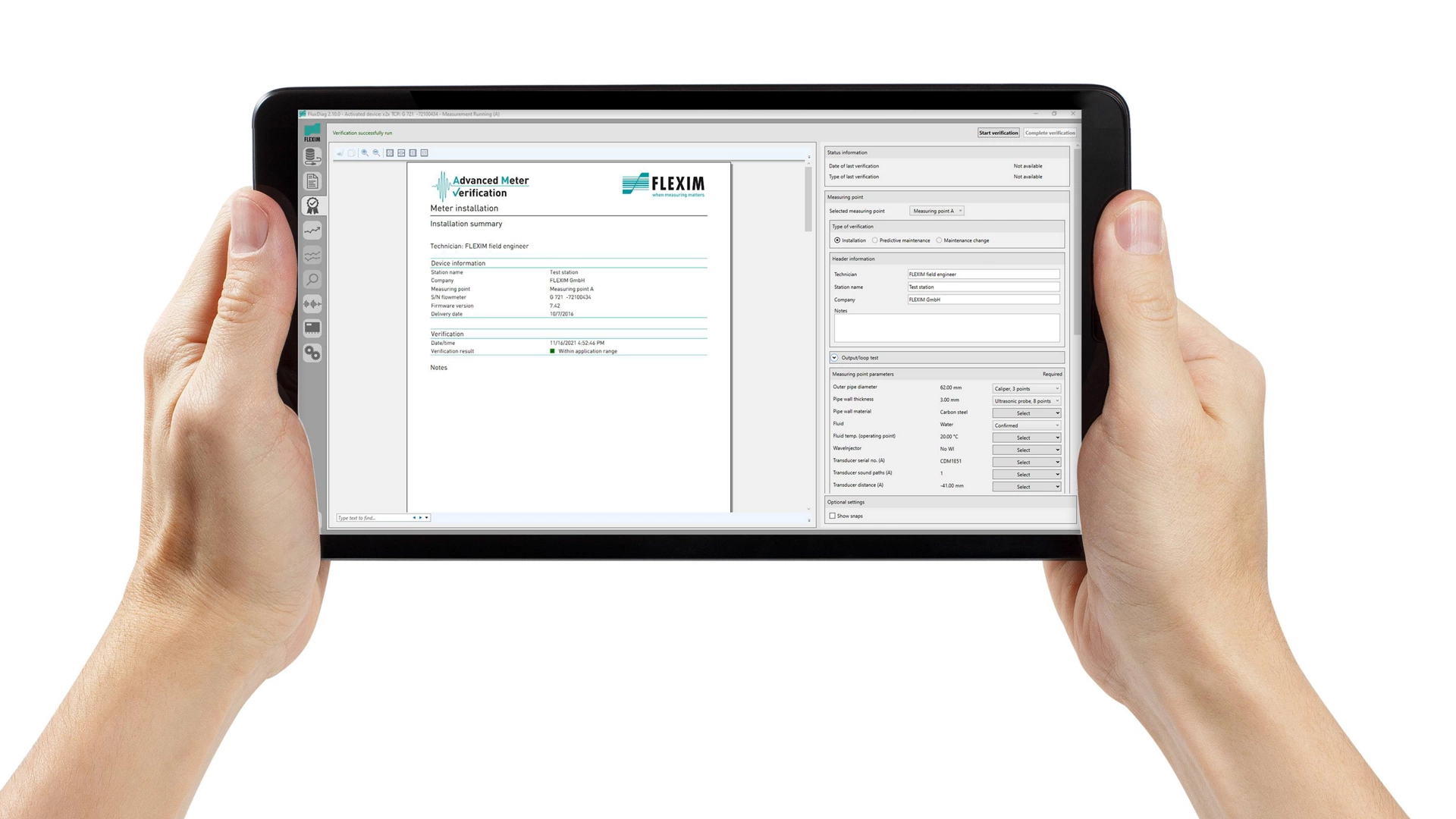

诊断见解：高级仪表自校验
高级仪表自校验（AMV）无需中断过程，就能在现场检查 Flexim 流量计的健康状况，节约成本并保持良好性能。 变送器会持续记录诊断数据，便于开展定期验证。 此功能有助于我们更合理地规划维护工作，防范失效风险，还可自动生成用于质量管理文档的验证报告。

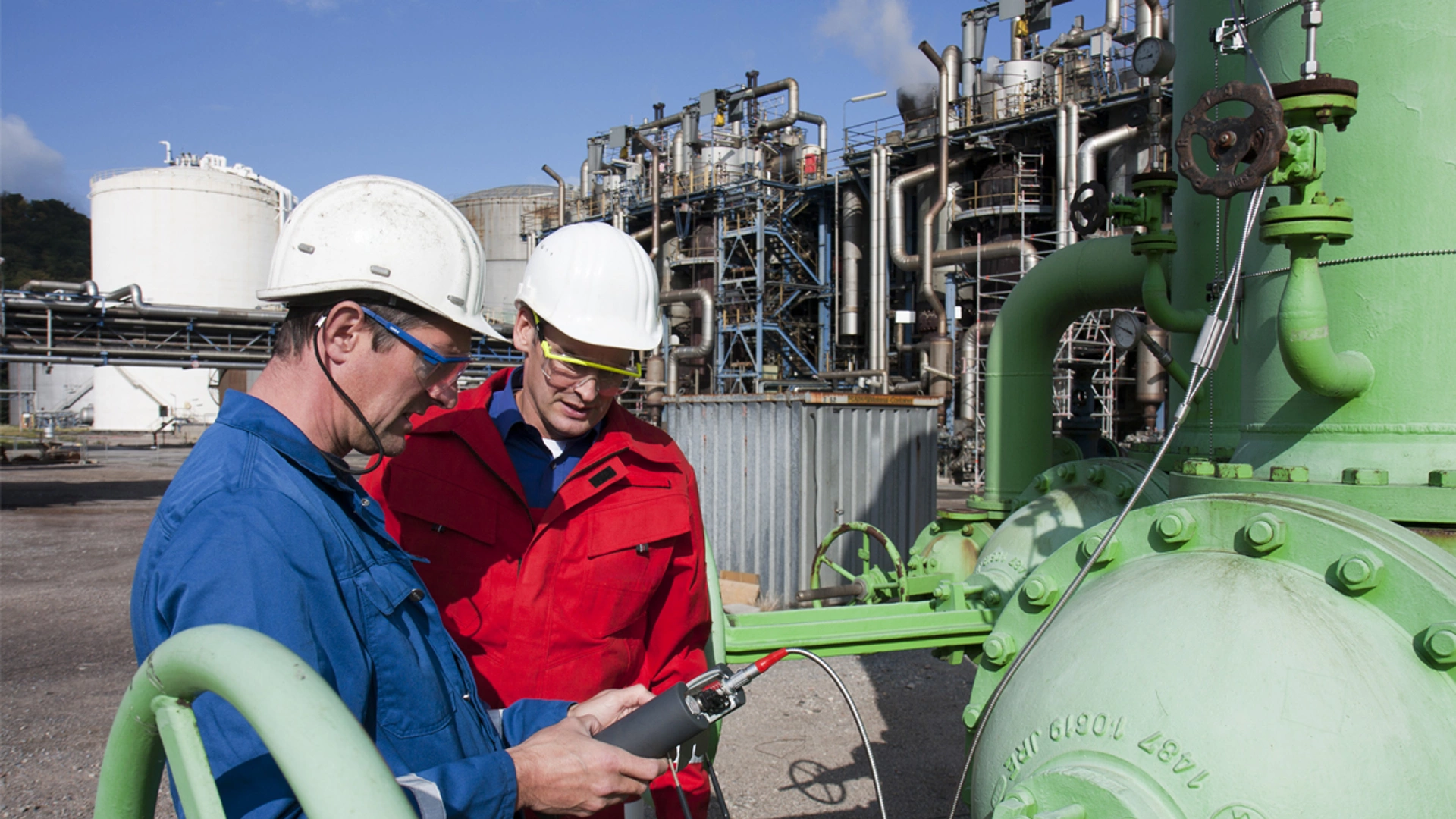

现场测量服务
我们经验丰富的技术团队可以到现场承担流量测量相关工作，帮您节省时间与资源。 相关服务可以根据需要进行配置，涵盖液体和气体的体积流量与质量流量测量；供热与制冷及压缩空气的能源评估；以及最高 1166 °F（630 °C）管道的流量测量。 除此之外，还提供实验室分析、项目支持、培训、租赁和咨询等服务。
应用
气体应用

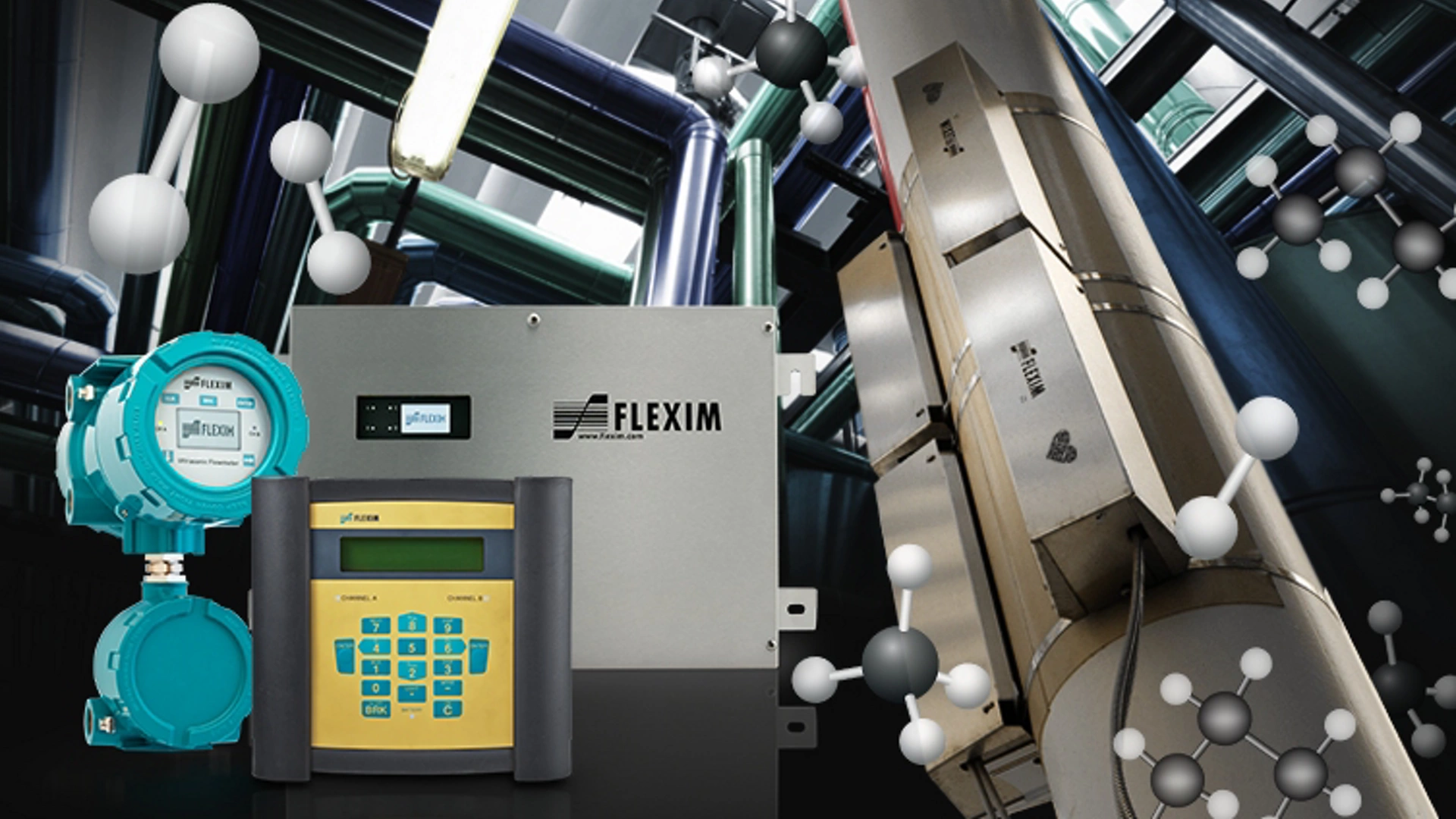

艾默生 Flexim 产品组合中的 FLUXUS® G 系列气体流量计为非侵入式超声波气体计量设立了标杆。 这类双向流量计夹装在管道外侧，可用于各类气体测量，并有便携式和固定式两种机型。 结合压力和温度信号，可以计算出精确的质量流量和体积流量。 适用于易爆、有毒或腐蚀性等危险气体。
液体应用

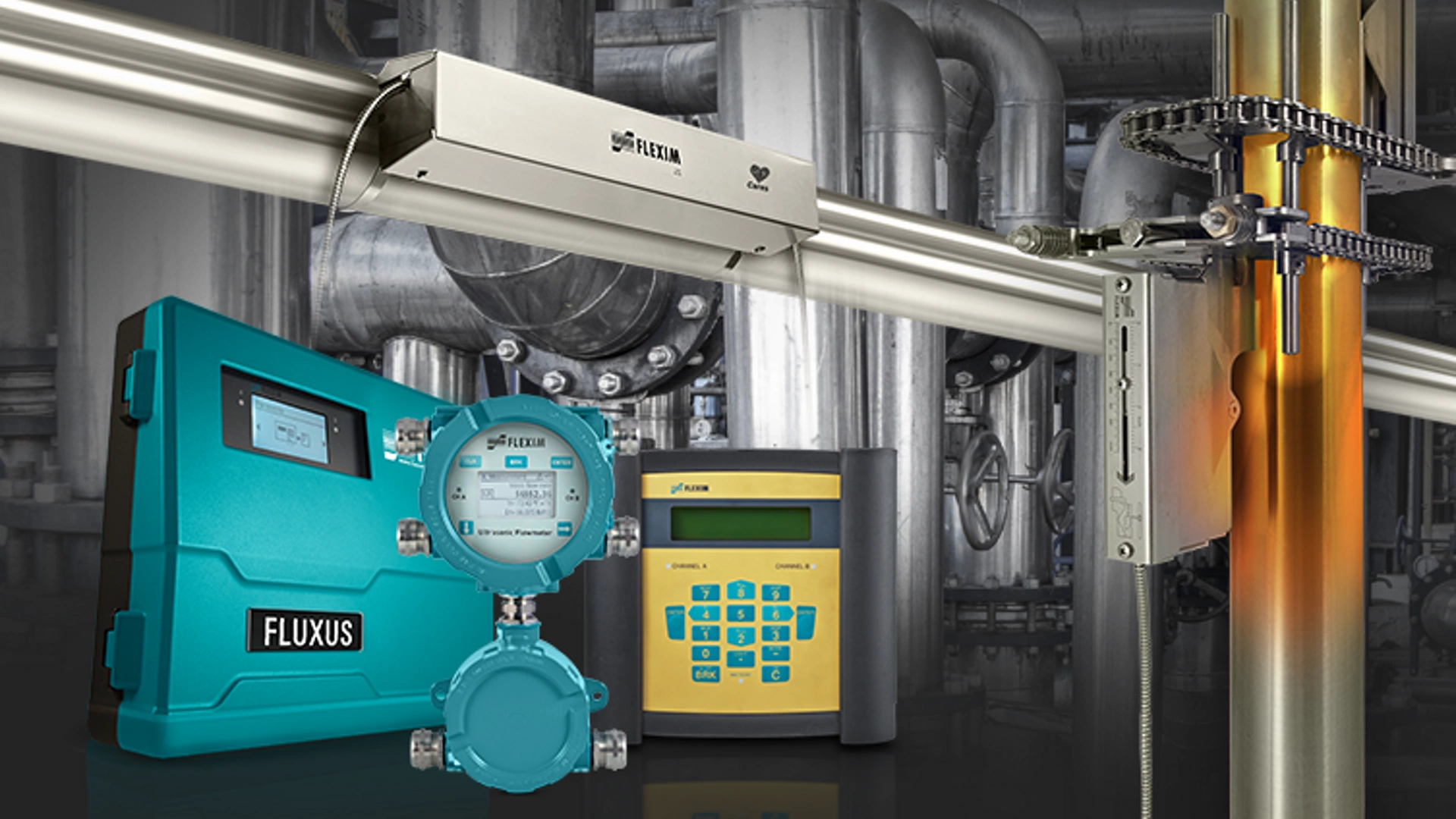

Flexim FLUXUS® F 超声波液体流量计的传感器安装在管道外，以非侵入的方式测量液体流量。 提供便携式和固定式版本，可用于水介质、低流速工况、极端温度条件、防爆区域以及水下应用。 针对对安全攸关应用，艾默生 Flexim 还推出了通过 SIL2 认证的外夹式超声波传感器。
蒸汽应用

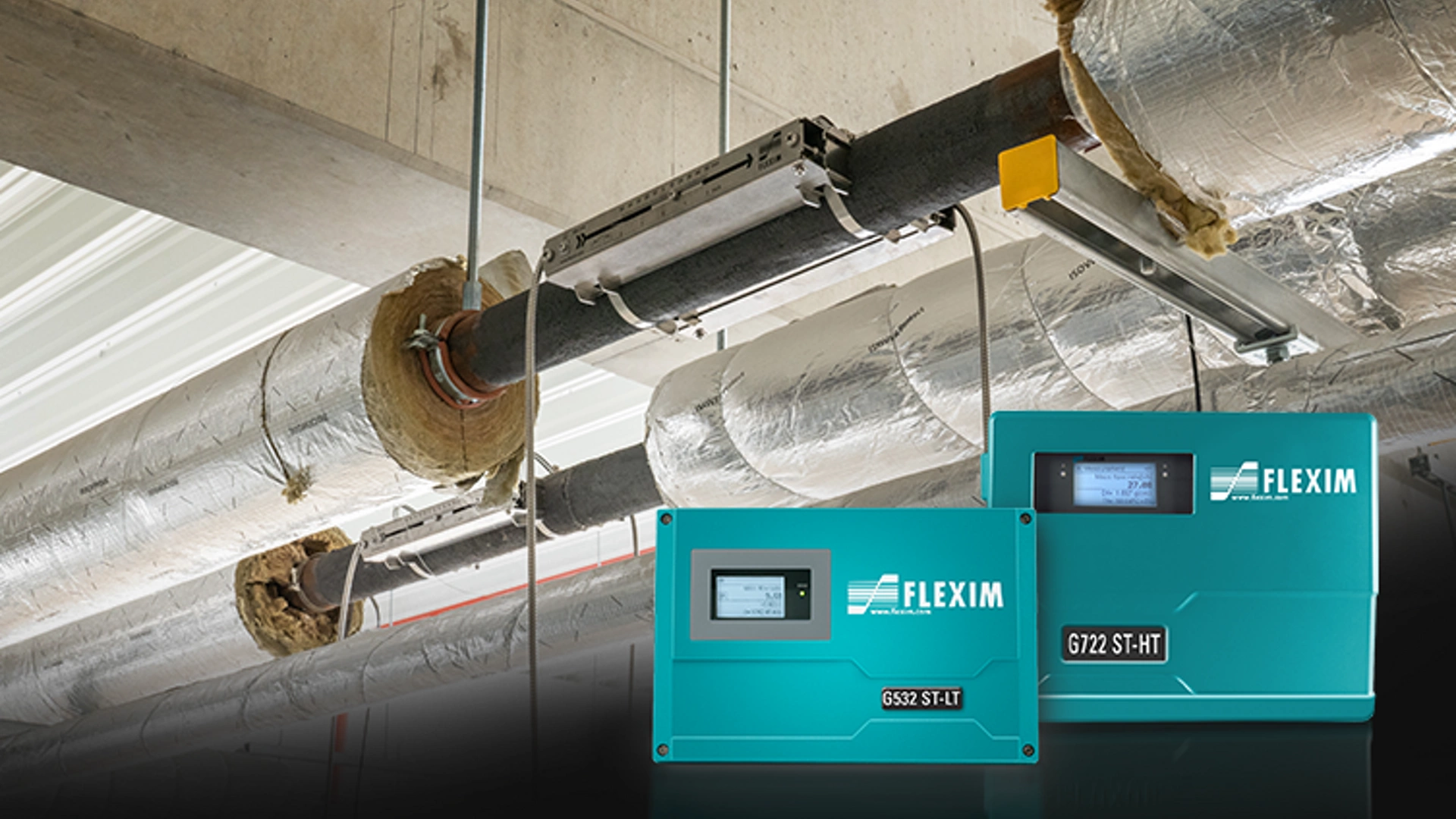

艾默生 Flexim 的外夹式超声波技术，在非侵入式蒸汽流量测量中表现出色。 FLUXUS® ST-LT 型号可对温度最高达 180 °C（356 °F）的蒸汽进行体积流量和质量流量测量，并提供便携式和固定式两种机型。 固定式 ST-HT 适用于高于 240 °C（464 °F）的温度，配合 WaveInjector® 安装夹具，温度上限可提升至 630 °C（1,166 °F）。

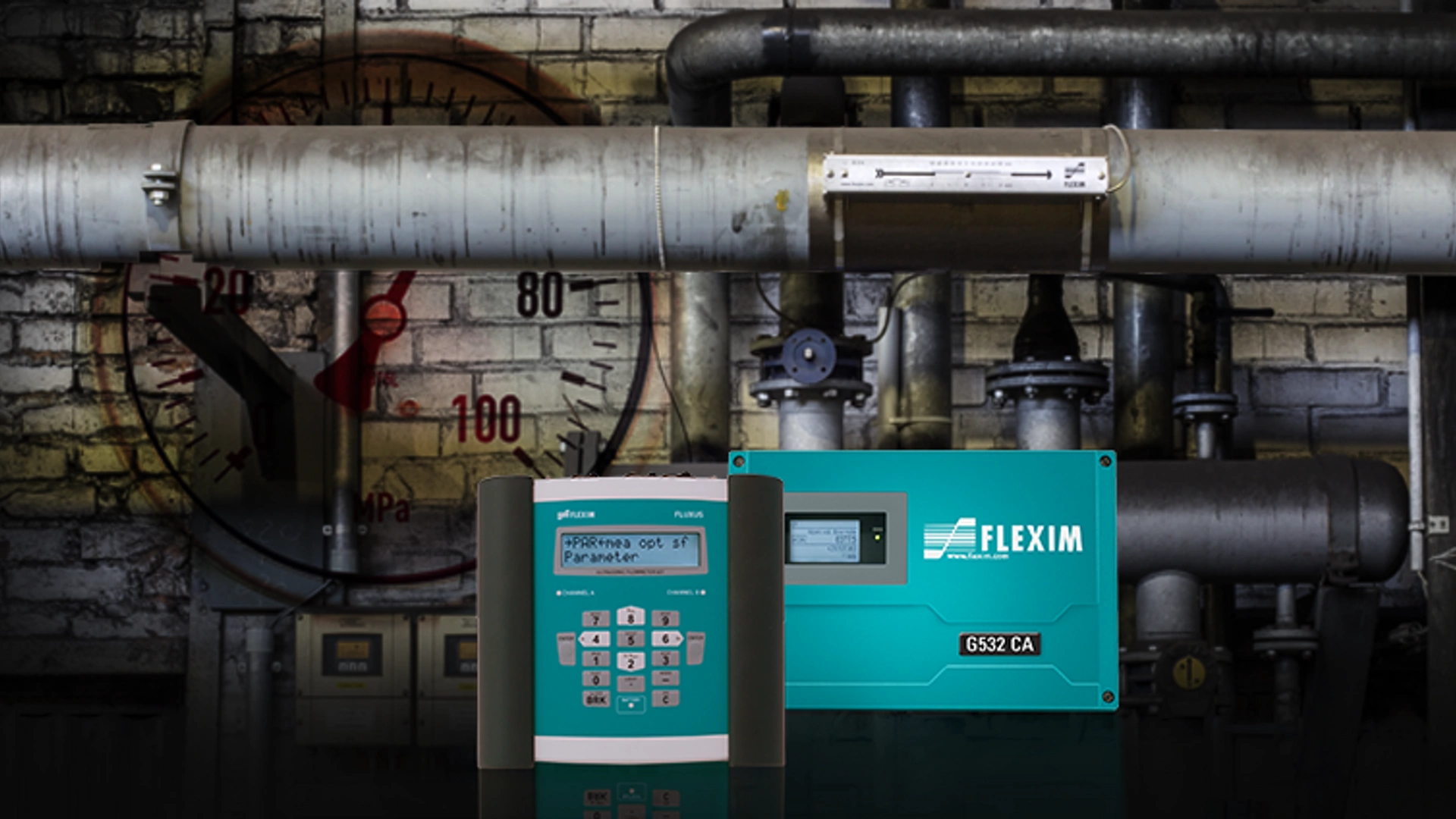

压缩空气
在压缩空气系统中，准确的流量测量有助于提高能源利用效率并降低成本。 非侵入式 FLUXUS® CA 超声波空气流量计提供永久固定式和便携式两种解决方案，为能耗审计、用量计量、仪表校验、泄漏检测、管网平衡以及压缩机效率监测之优选。

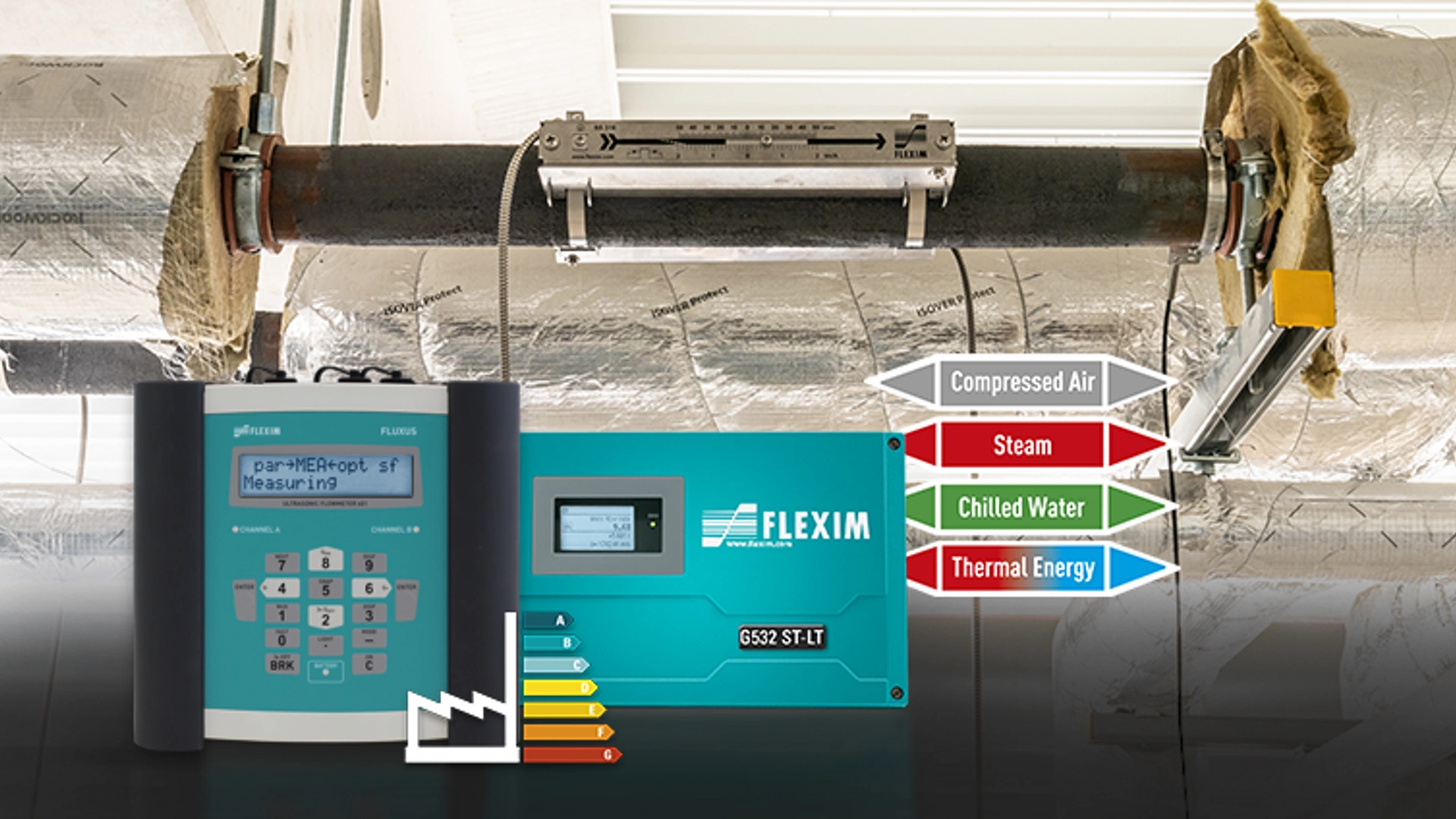

热能
FLUXUS® TE 基于 Flexim 的外夹式技术，将体积流量测量与能量计算整合在一个变送器中。 仪表最多支持 2 个流量通道和 4 路温度输入，可同时测量流量、热能、温度以及相关计数值。 尤其适用于供热和制冷等应用场景，可实现高效而精准的能源监测。
极端温度

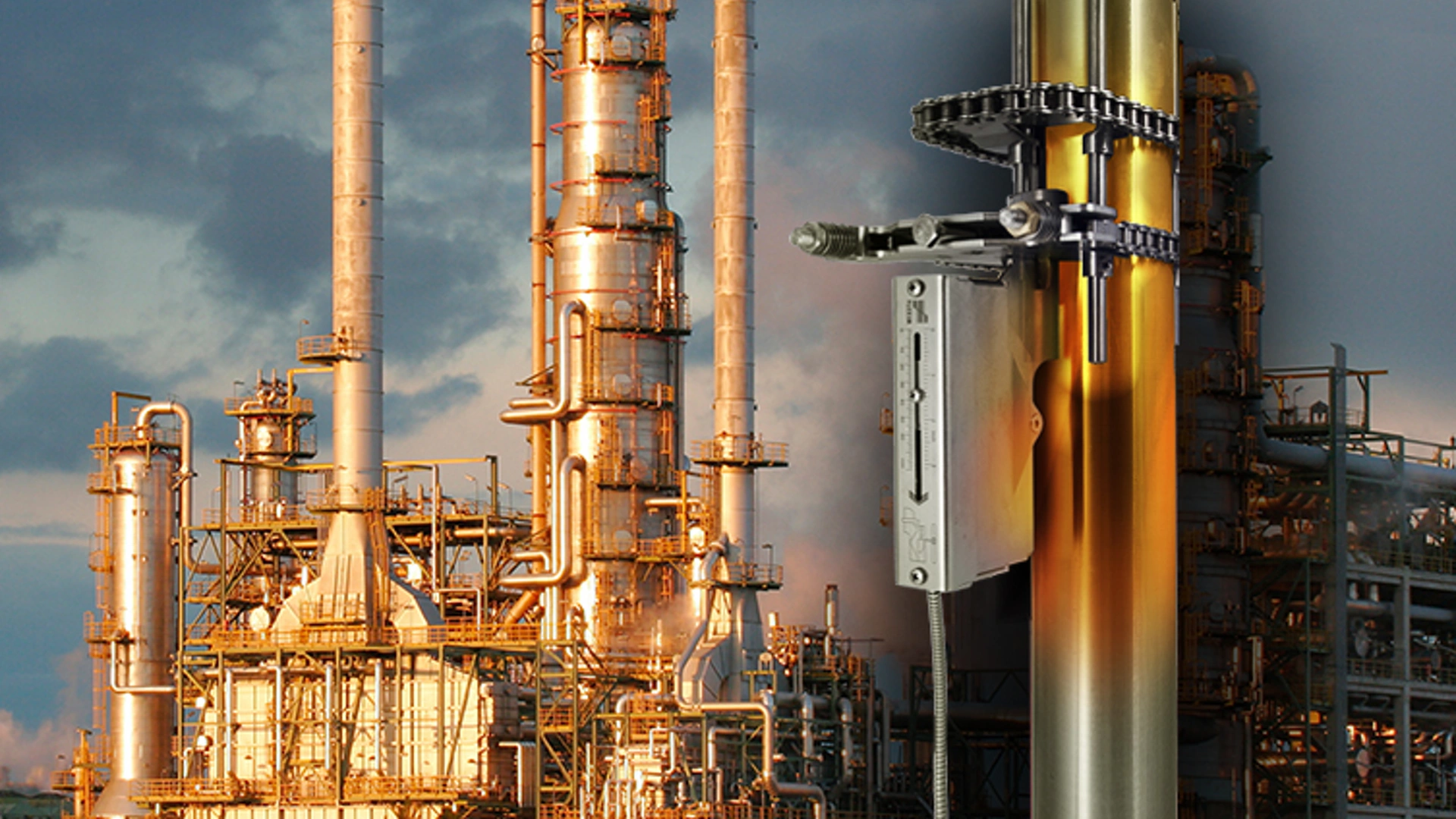

Flexim WaveInjector® 技术常用于极端温度下的测量。 这款特别的传感器装置将超声波传感器与管道进行热分离，从而将非侵入外夹式超声波技术的应用范围扩大到 -200 至 630 °C（-328 至 1166 °F）。 其金属耦合板可辐射或吸收大量热量，使传感器夹持夹具的温度处于超声波传感器的工作范围内。 WaveInjector® 同样安装在管外，无需穿孔。 由于是纯机械装置，WaveInjector® 也可用于潜在的爆炸性区域。
过程分析
艾默生 Flexim 质量流量计可测量流速，并利用声速确定二元溶液的浓度或密度。 PIOX S 可结合流量与密度提供质量流量读数。 典型应用包括硫酸、盐酸、苛性碱、卤水与氮肥产品。 外夹式技术，无接液部件，非常适合挑战性流体的分析。 如果只需要测量密度与浓度，Flexim 可提供 PIOX® R 在线过程折射仪。 该产品兼具传统浓度计的经典概念与创新的透射光原理。 这项特别的技术能够在线高精度测量浓度。 对于客户特定应用中更复杂的介质，以上两个系统也可搭配使用。
行业
油气

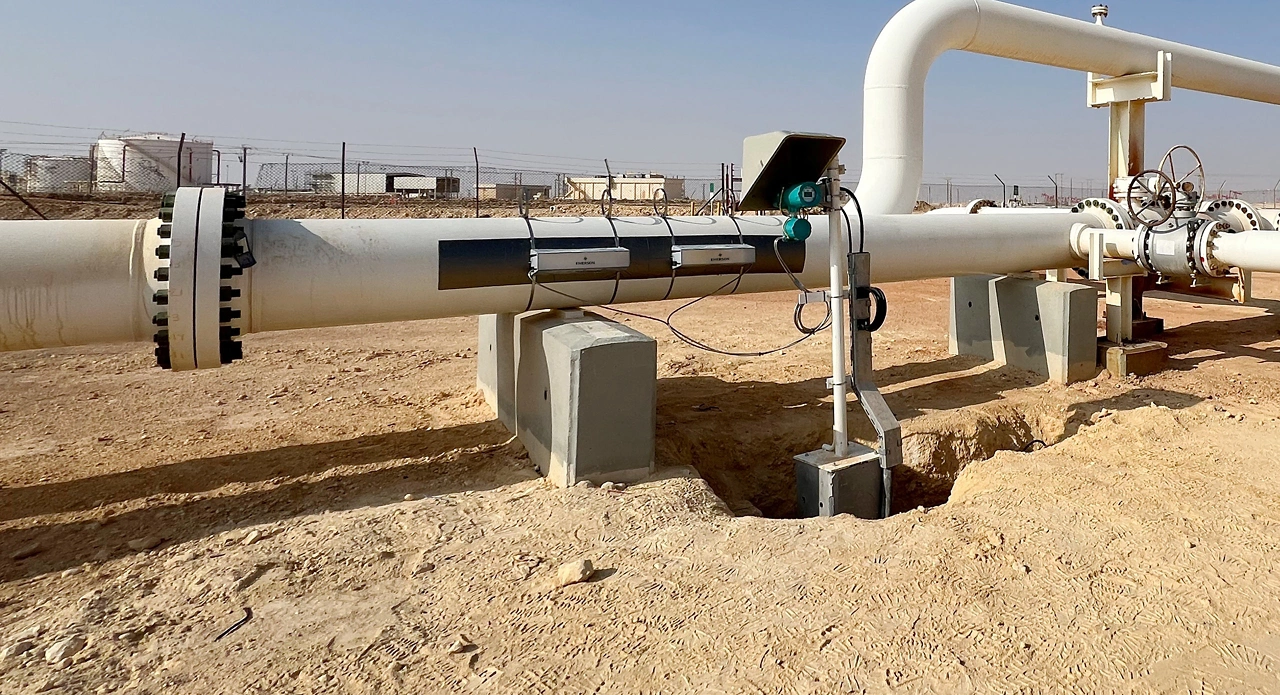

石油与天然气的生产、运输与储存作业均受制于极端复杂工况以及性能、可用性及效率的严格标准。 精确、可靠、经济高效的外夹式石油与天然气流量计专为承受此行业的极端过程和多变工况而设计。 我们的非侵入外夹式超声波流量计是应对行业内高压、高温、磨蚀性流体与安全高要求的理想解决方案。
化工
化工厂的运行条件非常严苛。 需要处理的有机与无机流体种类繁多，其中一些具有易燃性、毒性或强腐蚀性。 此外，还可能遇到极端温度情况。 正是在这些具有挑战性的条件下才能看出超声波流量计与浓度计的优势。 它们无需维护，并具有出色的精度与可重复性。
食品饮料
艾默生 Flexim 流量计可轻松满足食品饮料行业在卫生型设计、测量性能与精度方面的严格要求。 使用卫生型 FLUXUS® 流量测量系统，可避免污染纯净流体或在生产线中产生卫生“死角”的风险。 100% 卫生，100% 无污染。
水
我们的水流量计适用于多个行业的多种应用，包括饮用水处理、污水处理与供水计量。 我们的外夹式超声波水流量计可在不中断服务或不改动管道的情况下安装。 这些超声波水流量计本身不与水接触，是一种卫生型解决方案，也不会磨损管道与其他组件。
电力
现代化改造对于推进高效发电至关重要。 电厂等应用的蒸汽流量测量采用非侵入式仪表时可避免供电中断，也无需直接接触过程流体。 因此，我们的能耗测量解决方案也无需维护，这将有助于发电厂运营商高效、灵活地监测与控制其过程。
采矿
采矿业存在一些非常恶劣的工况。 准确、可靠且持久的流量监测对于矿物加工的平衡与优化至关重要。 非侵入式 Flexim 传感器不会被磨蚀性矿浆、腐蚀性浸出液或有毒化学品等流体损坏或磨损。
纸浆造纸
木材是工业造纸中最重要的原材料。 其主要工艺包括木屑加工与后续纸浆生产。 要保证纸张质量的一致性，正确混合是关键。 这正是 Flexim 流量与浓度测量技术发挥作用之处，这项技术在测量高腐蚀性液体、胶水/浆糊等轻微粘性物质或高磨损性纸浆的流量等严苛应用中优势明显。
HVAC 系统
Flexim 冷热水流量计是一种易于改装且可靠的热能流量测量设备，是当今能源管理、分项计量与监测测量任务的理想技术。 冷热水流量计在维护高效系统方面发挥着重要作用。
航空
无需对液压管路进行直接操作，即可检查和监测整个飞机左侧机翼、右侧机翼与尾部的绿色、黄色和蓝色液压系统的功能与内部泄漏率。 液压油流量计可直接夹持在液压管路上。 液压流量计通过利用超声波技术即可完成工作，无需花费漫长的安装时间，也不会造成管路障碍。 其非侵入特性与高精度使之成为市面上备受青睐的液压测量仪表之一。
资源
高度客户导向
Flexim 制造高品质测量仪器，并提供技术和咨询服务。 我们提供现场测量、实验室分析、项目处理、培训、调试、租赁以及专家咨询服务。
FLUXUS 超声波系统采用时差法测量流量。 外夹式超声波传感器安装在管道外壁，交替沿顺流和逆流方向发射并接收信号。 当信号传播所在的流体发生流动时，信号会随之流动。 这种流动导致顺流方向信号的声程缩短，逆流方向信号的声程延长。 传播时间因而出现变化。 顺流方向信号的传播时间短于逆流方向。 其时间差与流体平均流速成正比。 测量变送器基于此原理，通过处理管道横截面及流体力学参数，最终计算出体积流量。
时差测量法是一种纯粹的时间测量。 其测量结果可达到很高精度。 FLUXUS流量计在体积流量测量中的精度通常为测量值的 1%，而其重复性（这一指标在许多应用场景中至关重要）可达 0.15%。
艾默生 | Flexim 强大的 FluxDiag 软件可精确测定测量点的精度并评估测量质量。
艾默生 | Flexim 是少有的可独立标定变送器和传感器并可追溯至国家标准的超声波流量计制造商。 如此确保了无论变换器和传感器如何组合，都能可靠地维持指定的测量精度。
原则上，是的。 外夹式超声波流量计运行的唯一要求是：管道壁与内部介质均具备声学穿透性（注：部分填充管道无法测量或数据不可靠）。 艾默生 | Flexim 的液体超声波传感器适用管径范围为 0.24 至 256 in（6 mm 至 6.5 m）。
FLUXUS 系列变送器功能强大，传感器种类齐全，既有剪切波传感器，也有兰姆波传感器，即使在 PCCP 等具有挑战性的复合管道材料上，以及高含固/气介质中也能实现非侵入式流量测量。 在复杂工况中，非侵入式测量技术的主要优势之一在于可直接在线验证方案可行性，而无需中断工厂运行。
没有。超声波流量测量技术的一个关键特点是其极端的测量动态。 FLUXUS 可高精度测量 0.39 in/s 到 82 ft/s（0.01 到 25 m/s）的流速，且无流向限制，即测量是双向的。 湿式测量方法对最小流量有要求，需要对管道进行缩径，超声波测量法则不需要。
不是的，FLUXUS 功能多样。 FLUXUS 流量计测量的主要变量是顺流与逆流方向信号传输时间差。 此为平均流速指标。 传感器就是利用此指标计算体积流量。
如果压力和温度（及其影响的流体密度）在此过程中保持恒定，则变送器也可以输出质量流量。 如果压力和温度发生变化，需通过电流输入将其测量值传输至变送器。 FLUXUS 系统基于体积流量与介质密度，以非侵入测量方式计算质量流量。
该系统还可测定传热过程中的热量。 此功能仅需在记录流量和回流的温度即可实现。 艾默生 | Flexim 的热流量计产品称为 FLUXUS F TE。
FLUXUS 采用与流量测量相同的外夹式超声波传感器技术——传感器直接安装于管道外壁，可在测量流量的同时同步检测流体中的声速。 这是一种与具体材料相关的变量。 因此这种非侵入式声学测量技术还可用于以下工艺分析场景，例如介质区分与组分测定。 艾默生 | Flexim 的外夹式超声波分析系统称为 PIOX S。
不需要。由于传感器不直接接触介质，因此几乎无磨损。 永久稳定的耦合箔片确保长期保持最佳耦合。 对于精度要求特别高的测量任务，艾默生 | Flexim 建议每 5 年进行一次定期测量检查，必要时进行重新标定。 检查可以由我们经验丰富的服务技术人员在您的场所进行。
