通过可靠的贸易交接测量降低不确定性
工作原理
贸易交接测量

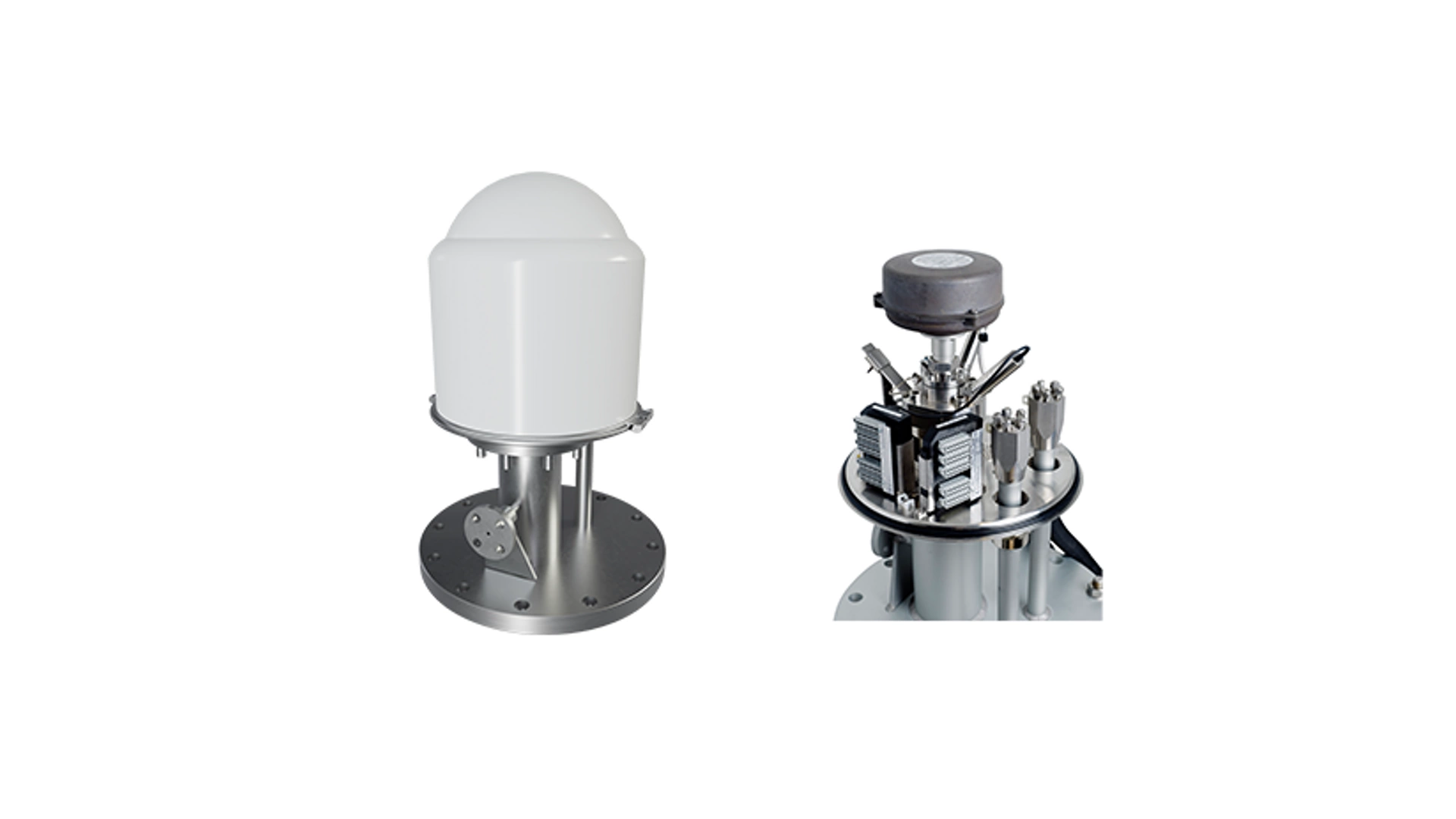

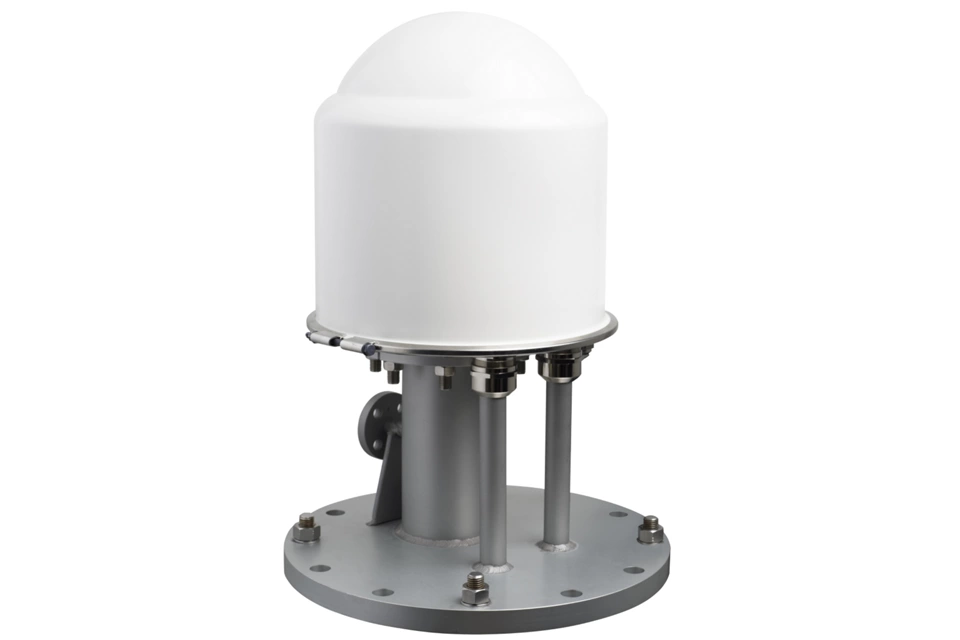

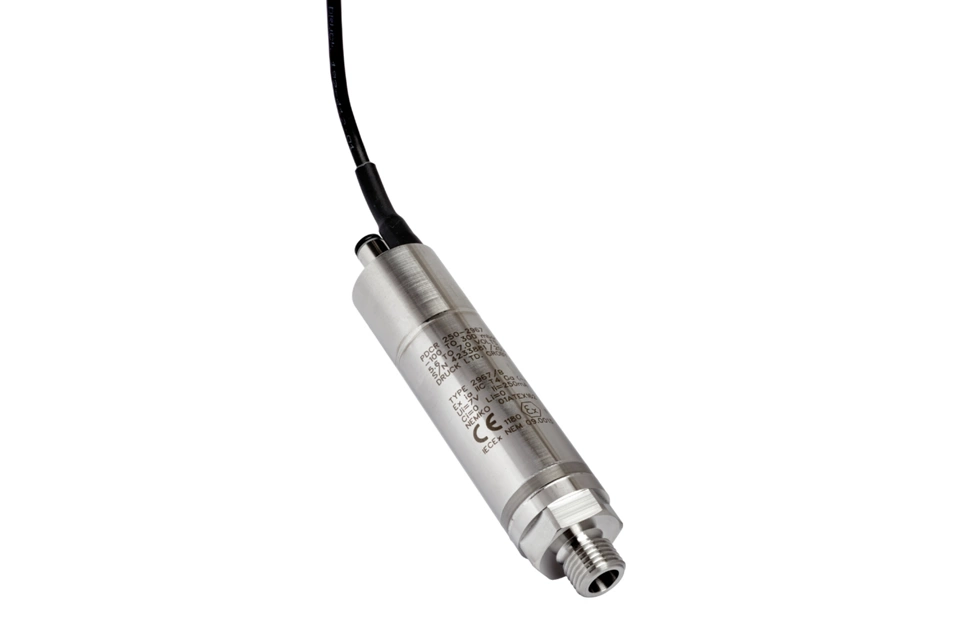

本系统采用前沿储罐雷达液位计装置，该装置完全集成在一个外壳内，包含两台独立雷达、两个压力传感器以及多达 6+6 个点式温度传感器，这些传感器安装在同一储罐开孔中。 借助 FMCW 技术和高带宽数字现场总线，可实现超高精度、实时测量，确保交接测量的精确性和可靠性。
集成和报告

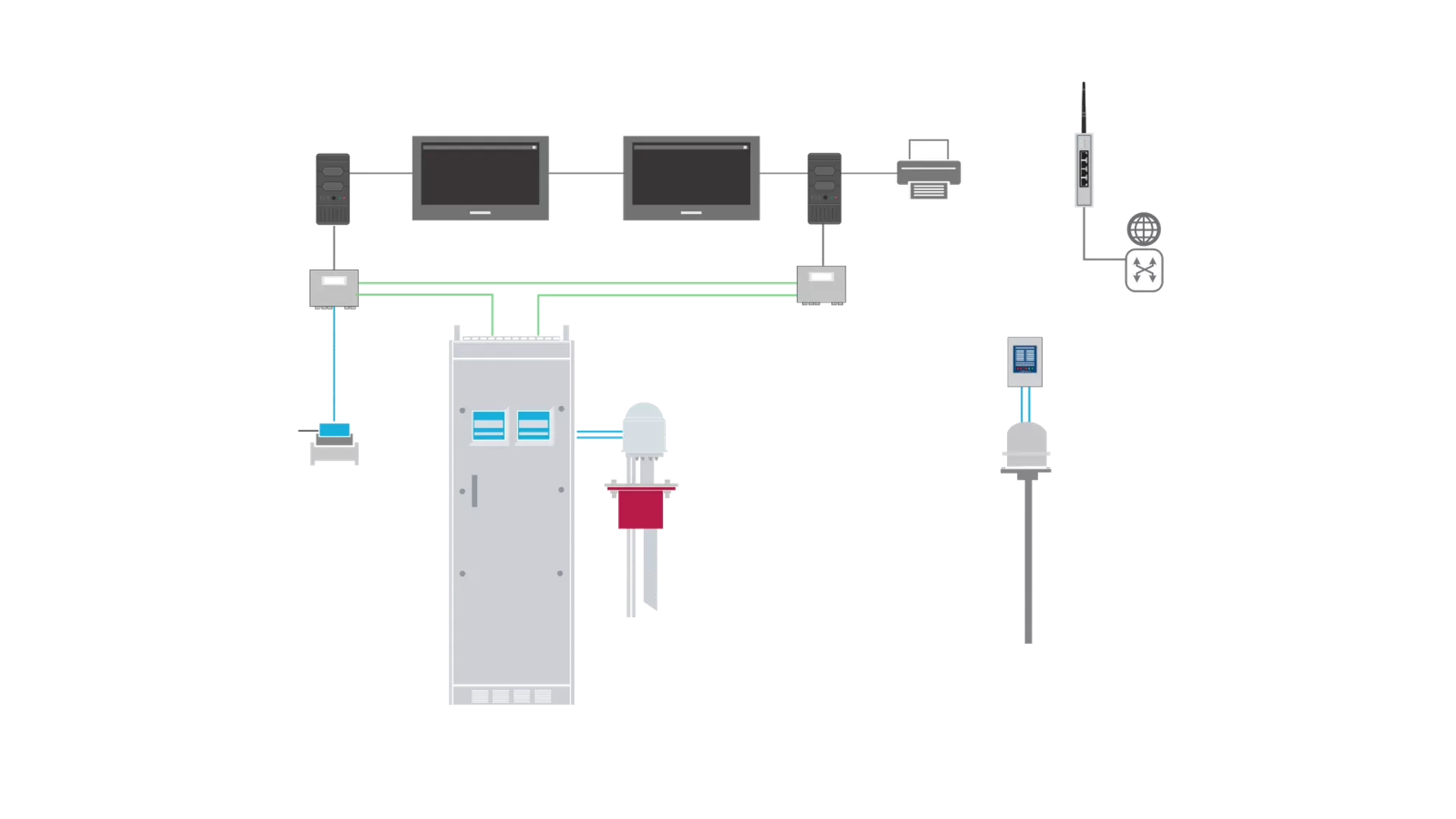

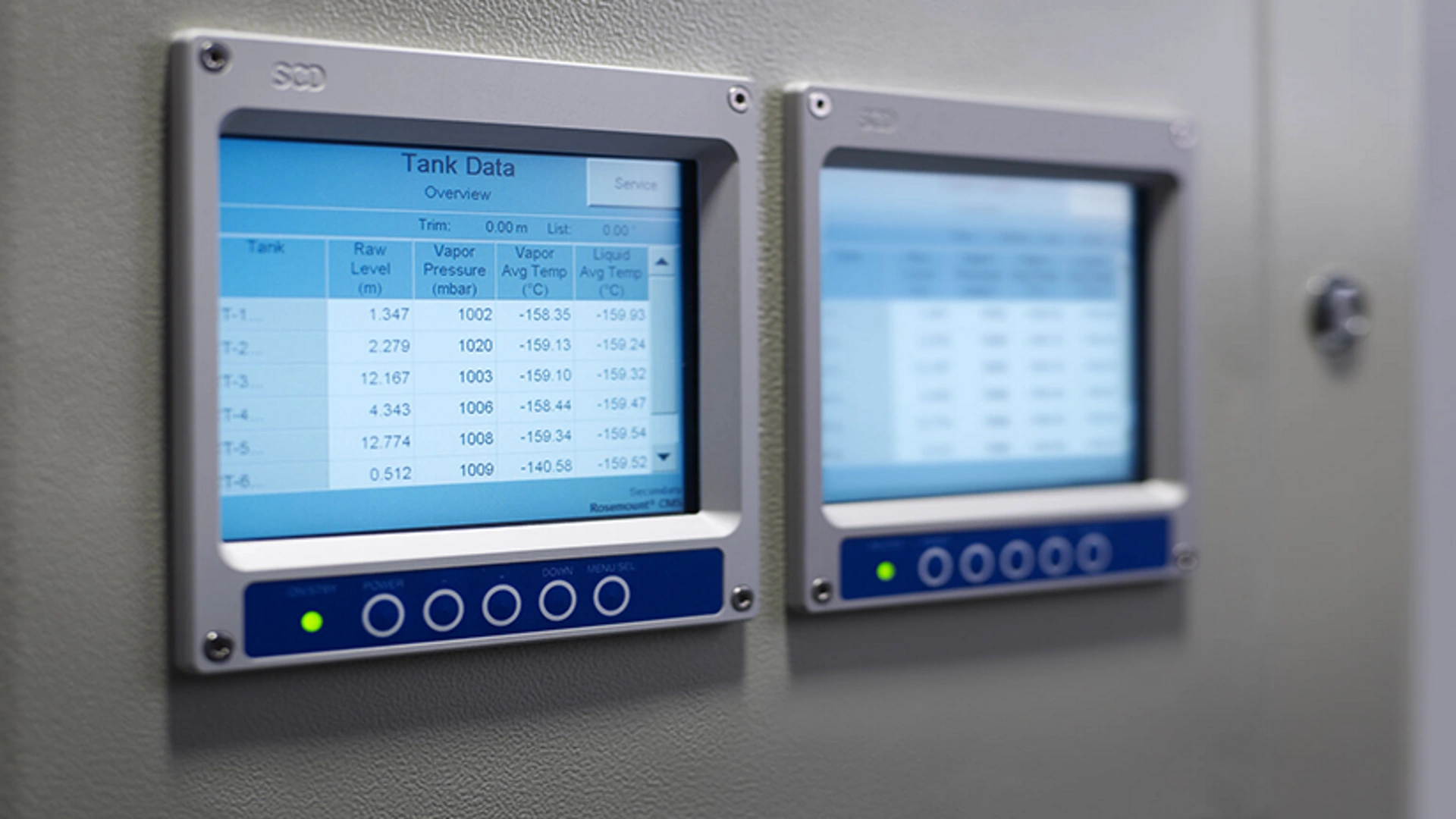

该解决方案专为 LNG 船舶设计，可轻松集成到任何自动化系统中。 一级和二级系统可生成涵盖关键运行数据的详细报告，例如，储罐液位、温度、蒸气压力、吃水、纵倾、列表、可选密度以及输送、储存和消耗的 LNG 容量。 这样通过提供数据优化决策，从而提高运行效率。
高液位与溢罐报警

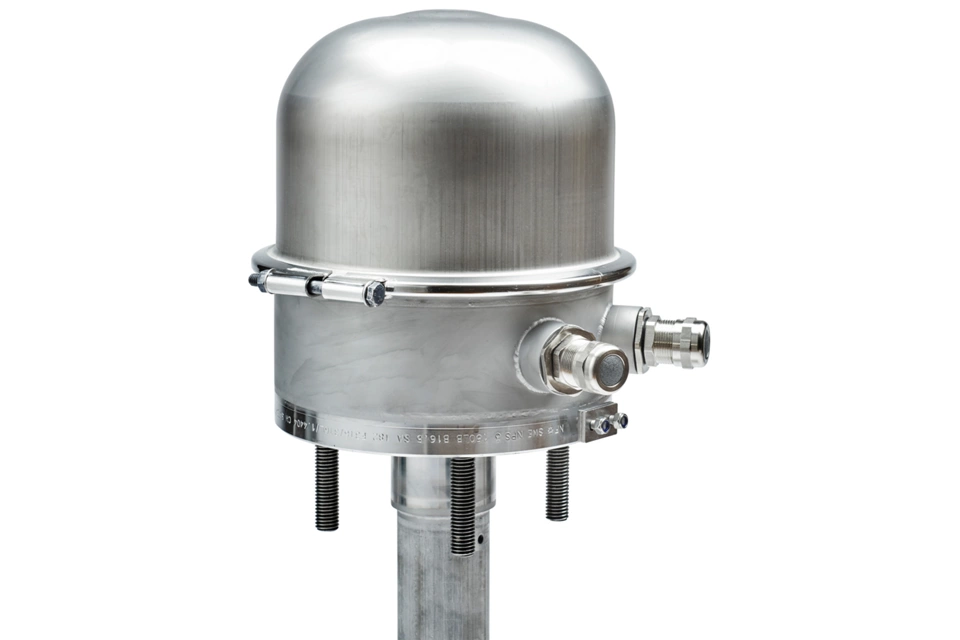

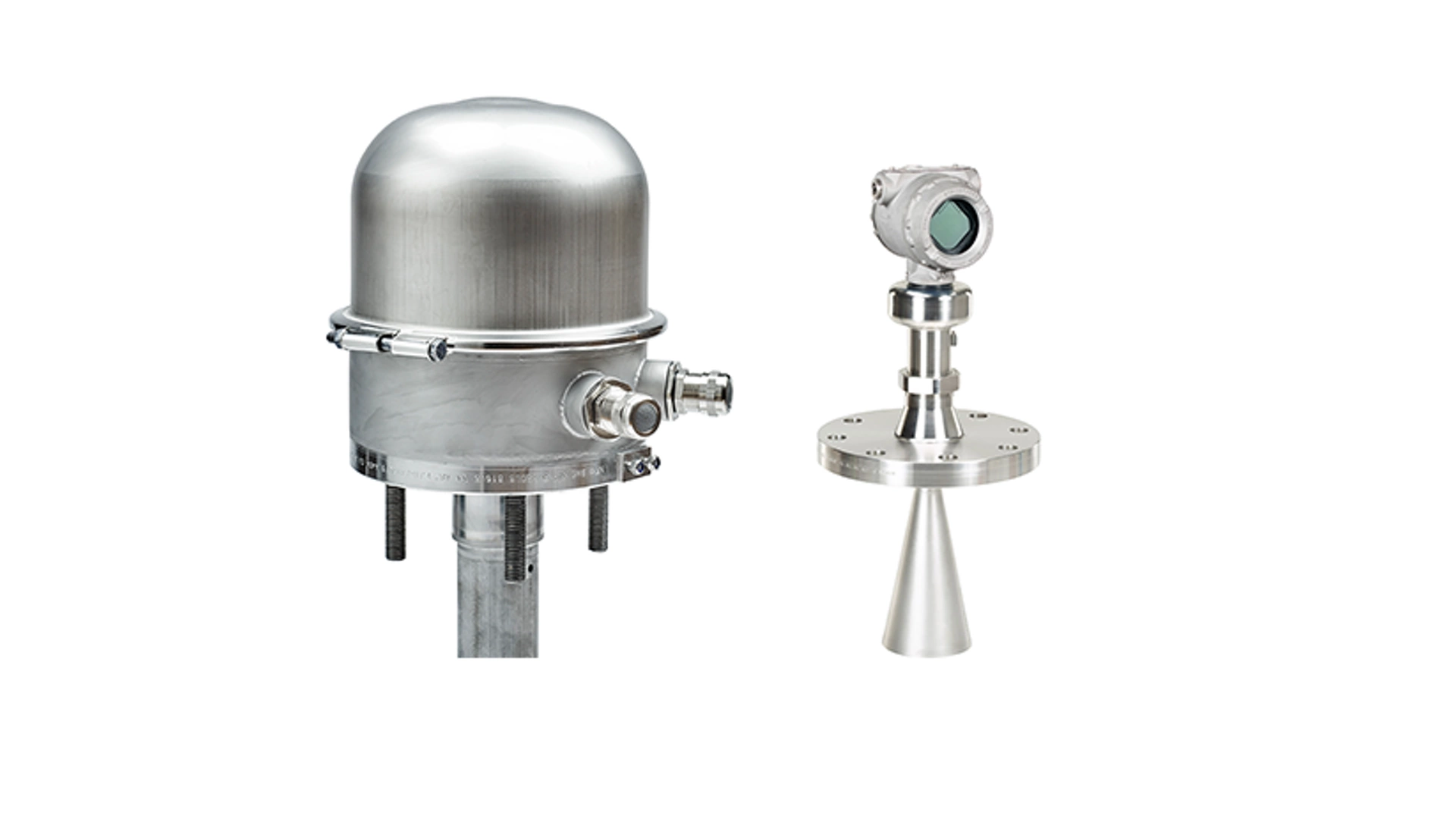

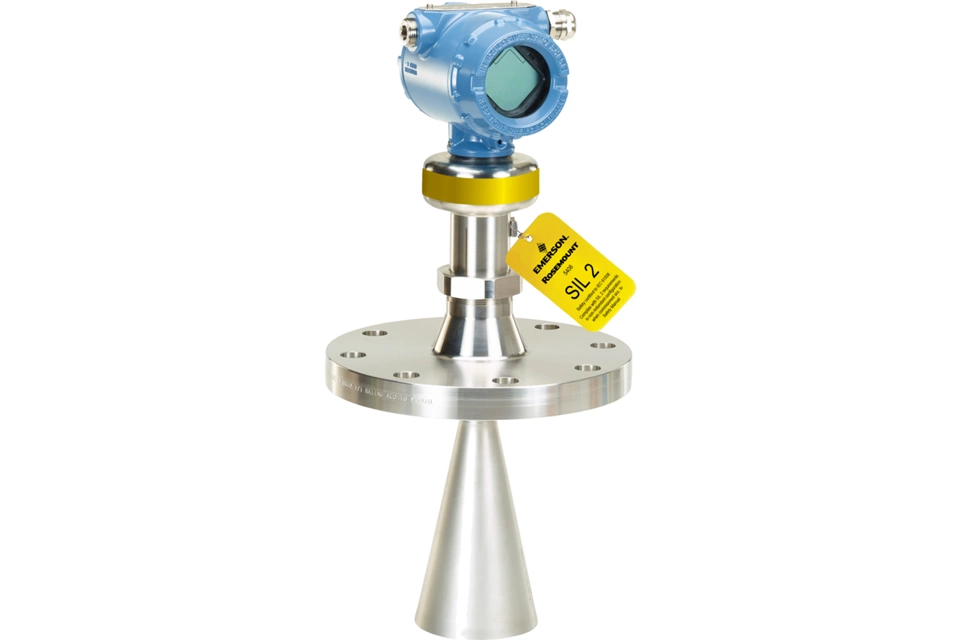

作为溢罐控制系统的一部分，储罐雷达装置是一种高液位和溢罐警报器，其在单个壳体内集成了两个独立雷达，分别适用于不同的安全应用。 当需要满足 IEC 61508 SIL 认证要求时，我们的多元化产品组合还可提供雷达液位变送器，该设备可通过其测量监控功能持续监测防溢区的液位上升情况。
资源
宣传手册：贸易交接测量系统
案例：壳牌公司创建全球较早的浮式 LNG 生产船舶
常见问题解答
我们的贸易交接测量系统可确保提供冗余且准确的储罐测量数据用于货物报告，从而保障运行可靠且高效。 本常见问题解答涵盖与贸易交接测量系统相关的问题。
艾默生贸易交接测量和溢罐控制系统符合行业技术规格和标准， 其设计满足严格的测量精度和运行完整性要求，置信水平为 99.73%（±3σ 标准差）。 艾默生致力于持续创新、深耕专业知识和先进的制造技术，以确保其系统的可靠性与精确度，这为确保符合性提供了坚实支撑。
调频连续波 (FMCW) 技术通过发射频率连续递增的雷达信号来实现精确的液位测量。 反射回波的频率稍有差异，而这种差异与至液面的距离成比例。 FMCW 在频域范围内运行，可提高信号转换精度，筛选掉储罐噪声 — 其原理类似于调频广播相比调幅广播更具抗干扰能力 — 从而确保可靠且抗噪的测量效果。
独立的安全系统可以使用基于雷达的传感器、基于浮球的警报系统或两者的组合。 虽然浮球开关仍在使用，但与雷达技术相比，它们存在一些局限性，雷达技术具有更高的准确性和可靠性。 艾默生的溢罐控制系统完全独立于贸易交接测量系统，可确保安全与测量功能之间实现完全分离。 这些系统符合主要的行业法规和指南，例如 IGC 规程、SIGTTO 以及美国海岸警卫队的《联邦法规》。
国际标准 IEC 61508 根据两大类要求来定义 SIL（安全完整性等级）：硬件安全完整性和系统性安全完整性。 要达到特定的 SIL，设备或系统必须同时满足这两大类的要求。
艾默生为生命周期服务提供全方位远程支持，包括：
远程诊断设备和系统
指导备用零件更换
远程安全访问机载设备，以便实施扩展诊断程序
通过电话、电子邮件或视频链接提供分步支持
这种方法支持在不影响系统功能的情况下，进行全面的测试和故障诊断。 一旦找出根本原因，艾默生就会针对所涉系统量身定制解决方案。
