石油与天然气工厂使用罗斯蒙特™（Rosemount™）压力变送器节省 29 万美元的面板成本

客户

美国南部某油气工厂

应用

井口控制、化学品注入和紧急停机系统应用，需要面板安装式压力变送器

挑战

美国南部的一家油气工厂需要一种封装紧凑的压力变送器，以尽可能减轻面板的重量、减小尺寸并降低整体成本。 传统压力变送器的外形尺寸不足以在井口控制面板、化学品注入撬装设备和液压动力装置等应用中优化安装。

使用传统压力变送器不仅会增加重量，还会需要更大的“可操作”空间来检修头部、拆卸盖子和布设导管。 大多数安装需要在压力变送器周围额外留出 1.5 英尺的空间来容纳这些功能，这会使面板的高度和深度增加两倍。

解决方案

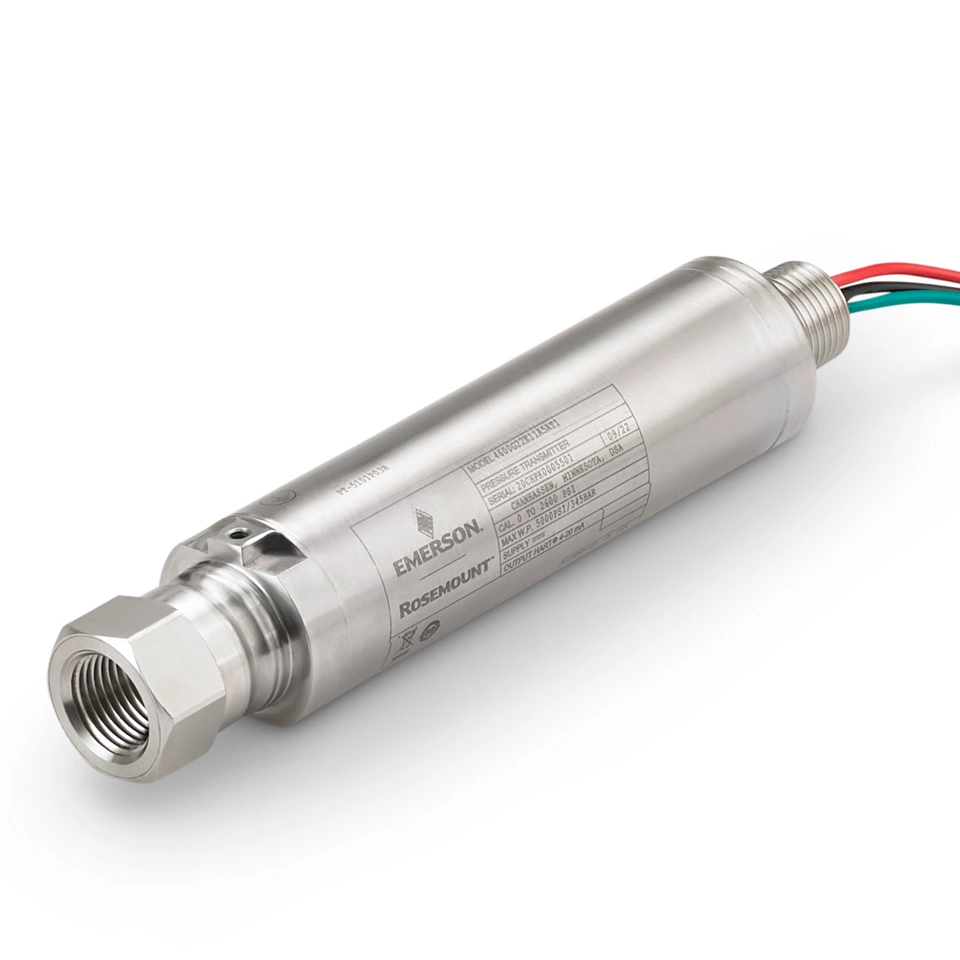

罗斯蒙特（Rosemount）4600 压力变送器专为满足控制面板的应用要求而设计，其紧凑的封装可更大限度减轻面板重量、减小尺寸并降低整体成本。 此外，罗斯蒙特（Rosemount）4600 压力变送器还具有出色的性能、稳定性和可靠性。

罗斯蒙特（Rosemount）4600 压力变送器具有紧凑设计，原先只可安装一个传统变送器的空间上可以安装三个该变送器。 面板的平均高度约为 8 英尺（2.4 米），长度和深度取决于面板上安装的压力变送器的数量。 以装有 80 个压力变送器的面板为例，尺寸和成本如下（不含管道、支架和其他安装硬件）：

见表 1。

解决方案

通过使用面板安装式变送器，面板成本节省了 34%。 通过使用面板安装式变送器，仅不锈钢面板的直接成本就降低了 50%。

在大型平台项目中，每块面板节省的成本将提高到 20 万美元。 在这些项目中，由于面板尺寸过大，因此无法再扩大面板的尺寸。 必须增加另一个面板，而每个面板的成本约为 20 万美元。 通过使用罗斯蒙特（Rosemount）4600 压力变送器，这家油气工厂节省了 29 万美元的面板成本。

罗斯蒙特（Rosemount）4600 压力变送器的一大特点是一体化导管密封件，支持将变送器直接安装到隔板上。 这样就无需使用额外的导管和导管密封件以及额外的安装支架。

见表 2。

解决方案

同样以面板内装有 80 个压力变送器为例，省下导管和支架可使面板成本额外节省 7,680 美元。 带来的总节省成本包括面板总成本和硬件总成本两方面，其中每块面板可节省 14,440 美元，也就是说每块面板成本降低 52%。

见表 3。
