无线离散变送器

无线离散变送器可减少布线需求，让安装部署更加灵活简便。​

Products

产品应用​

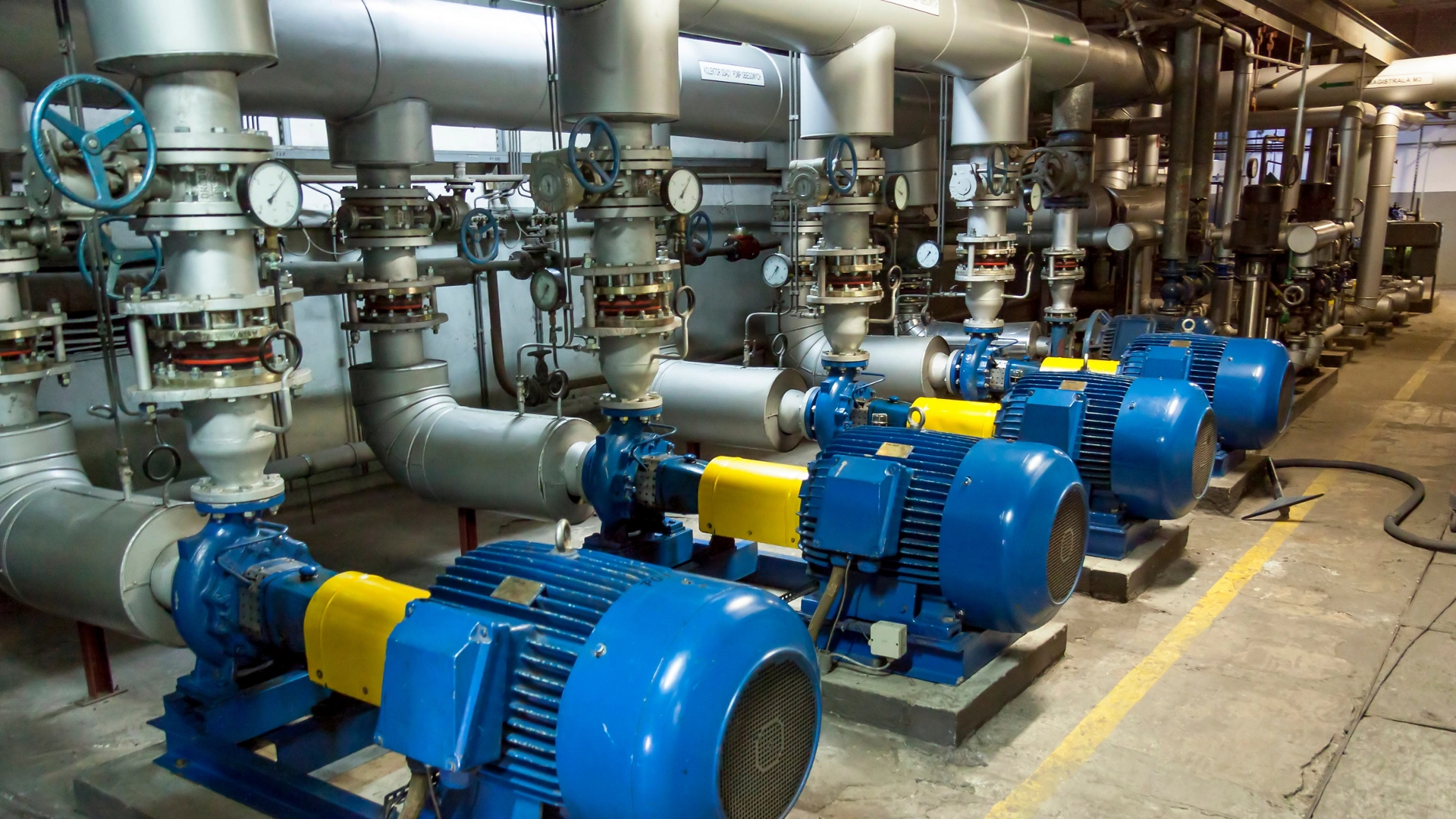

Feature Discrete Transmitter Remote Monitoring Applications

远程监控应用​

许多资产需要通过电力来致动或驱动设备本身，但在这些点位配备有线控制设施的成本实在过高。 无线设备安装灵活。 需要远程监测的典型资产：​

  • 电动阀控制与位置监测​

  • 手动开启/关闭或开/关阀门监测与控制​

  • 泵站监测与控制​

产品比较

多种离散变送器可供选择，满足各种应用需求。

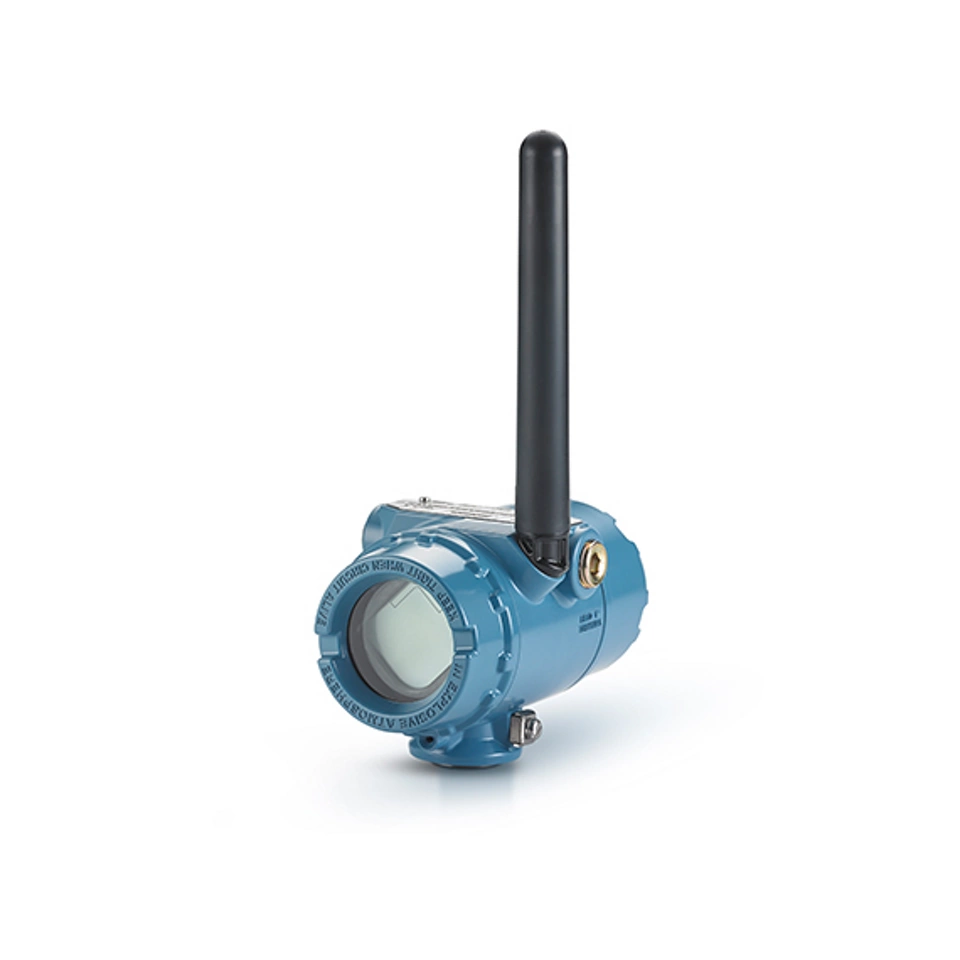

罗斯蒙特™（Rosemount™）702 无线离散变送器​

  • 两条离散信道，每条均允许用户进行输入或输出 (I/O) 配置​

  • 一体化 LCD 显示器，便于展示变送器主开关输入和诊断信息​

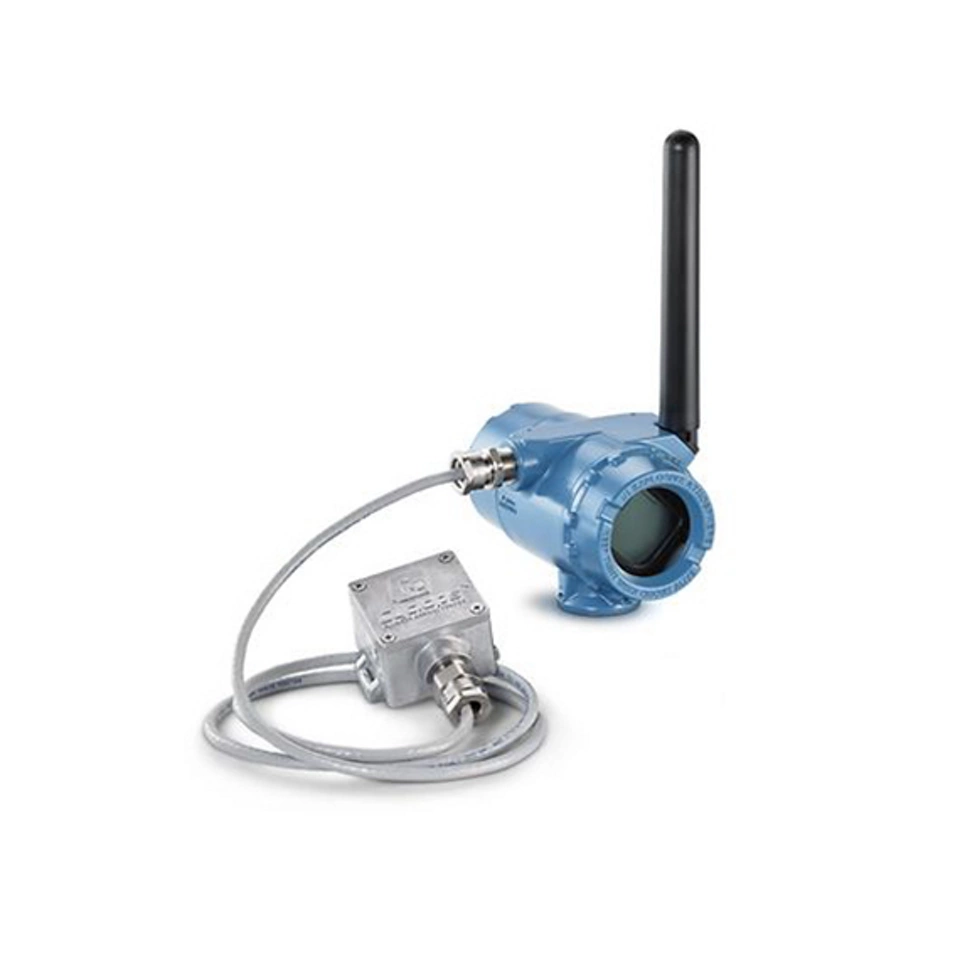

用于柱塞到位检测的罗斯蒙特™（Rosemount™）702​

  • 专门设计用于采用柱塞的天然气井场，用于提高井场作业效率 ​

  • 兼容 ETC Cyclops 柱塞到位传感器（型号 ET-11000）​

  • 可锁定柱塞到达事件，且可配置持续时间 ​

  • LCD 显示屏选件，可显示已锁定的柱塞传感器状态、电源输出状态和变送器诊断信息

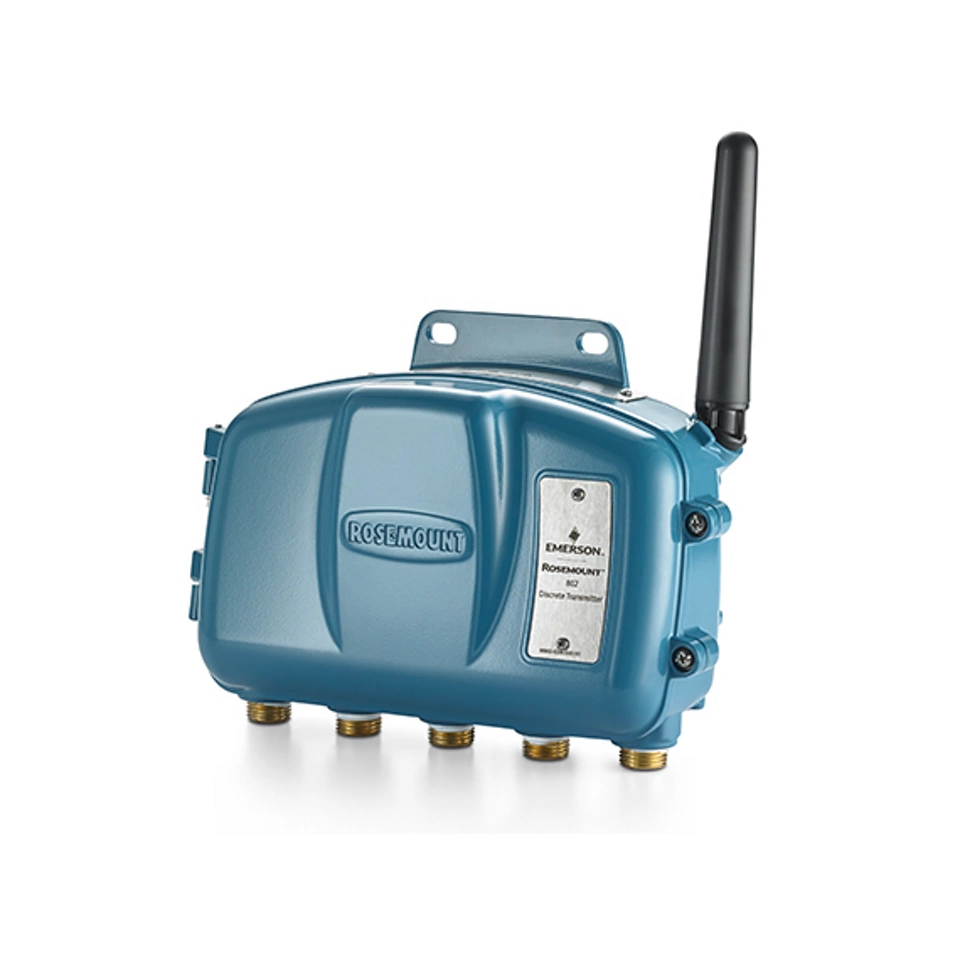

罗斯蒙特™（Rosemount™）802 无线离散变送器​

  • 八条离散信道，每条均允许用户进行输入或输出 (I/O) 配置​

  • 高密度离散 I/O 应用的优先选择​

  • 危险环境认证，环保​

  • 灵活供电选项，包括 701P SmartPower 模块 - 黑色或 10-30 Vdc 外部电源​

资源

常见问题解答

离散无线变送器基础知识

无线离散变送器将开关、传感器和继电器的开/关信号数字化，再通过安全的 WirelessHART® 网络将状态发送至控制或监测系统。 它们通常用于监测远程资产的状况，例如阀位、泵运行状态、安全喷淋装置启动状态和井场设备状态。 艾默生无线离散变送器还可提供离散输出信号，通过单个无线测点即可进行远程监测和基本控制。

选择合适的变送器

对于单路或双路离散监测或控制，可选择经济实用的罗斯蒙特（Rosemount）702。 罗斯蒙特（Rosemount）802 更适合高密度离散监测与控制应用。 两款变送器均可由 701PBKKF Smart Power 模块供电。对于更新速率要求较高的应用，罗斯蒙特（Rosemount）802 还可采用 10–30 VDC 外部电源供电。 此外，702 还提供专为油气行业柱塞气举检测设计的型号。 对于这类应用，可优先选择罗斯蒙特（Rosemount）702 柱塞到位检测型号。

过程自动化通常依赖压力、温度、流量和物位等无线测量数据，所用设备包括罗斯蒙特（Rosemount）3051S 无线压力变送器。 其测量数据用在过程监测与控制，可替代有线监测点。设备通过 WirelessHART 网关通信，让用户掌握过程参数，同时减少信号布线和 I/O 成本。 离散自动化侧重于监测和控制离散状态与事件，例如开关状态、阀位、泵运行状态、报警信号、柱塞到位指示以及其他设备状态。 罗斯蒙特（Rosemount）702 和 802 无线离散变送器可远程监测和控制数字输入与输出，专为此类应用而设计。 过程自动化和离散自动化，均运行于 WirelessHART 网络中，并通过相同的网关通信，因此一套无线基础设施即可同时支持这两类自动化应用。

应用与安全

无线离散变送器可自动采集此前需要人工检查或未受监测的安全状态数据：

  • 安全喷淋和洗眼装置：安全喷淋或洗眼装置启动时向人员发出警报，让人员更快作出应急响应。 罗斯蒙特（Rosemount）702 或 802 可与带锁存机制的 TopWorx GO Switch 配合使用。 该锁存机制会保留事件状态，人员需到现场核实事件并作出相应处置。
  • 设备状态监测：罗斯蒙特（Rosemount）702 和 802 可远程监测阀门、泵、爆破片及其他现场设备的状态， 减少人员前往危险或偏远地点进行例行巡检的次数。
  • 旋转设备护盖与护罩：罗斯蒙特（Rosemount）702 和 802 可搭配 TopWorx GO Switch，监测设备护罩或护盖被拆下的事件。 拆下护罩时，系统可向人员发出警报，避免设备在维修期间启动。
  • 进入监测：罗斯蒙特（Rosemount）702 和 802 可监测安全门或受限空间门或盖的开关状态。 出入口开启时，系统会发出指示，并生成进入事件的电子记录。

所有罗斯蒙特™（Rosemount™）702 和 802 变送器均已取得危险区域本安认证，包括 FM、CSA、ATEX 和 IECEx 认证。

主要应用包括：

  • 远程资产监测——井场、罐区、泵站，以及其他因布线成本过高而未受监测的资产
  • 人员安全监测——要求具备事件通知或记录功能的安全喷淋装置、洗眼装置、安全门、机器护罩、出入口等

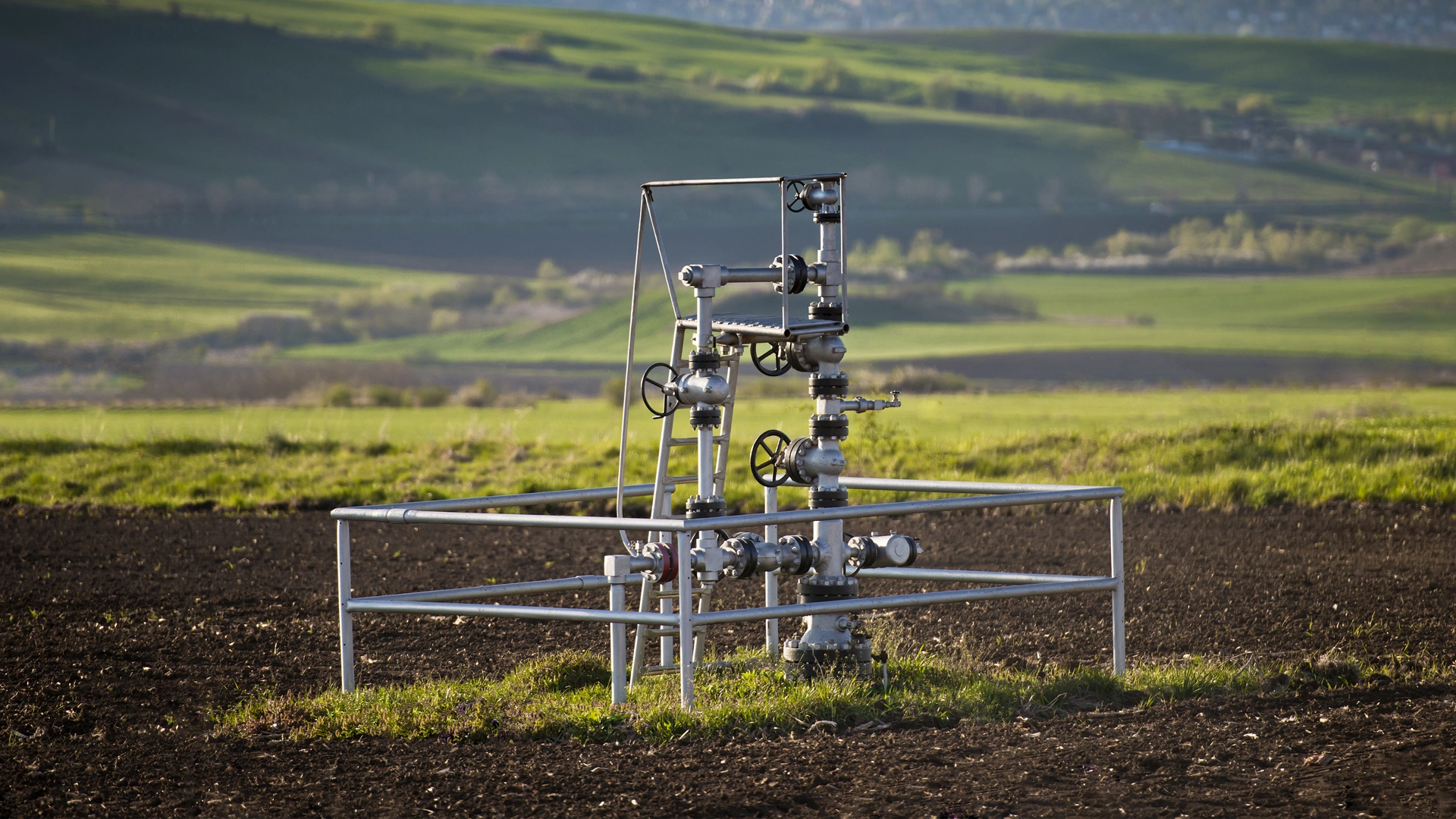

  • 井口自动化——柱塞到位检测、阀位指示、远程停车确认和设备状态监测
  • 过程开关监测——适用于需要掌握物位、压力、温度和流量开关状态，但布线成本过高的场合

集成与寿命

罗斯蒙特™（Rosemount™）702 和 802 变送器与艾默生过程变送器使用相同的 WirelessHART® 网络进行通信，并通过艾默生无线 1410S 网关，使用 HART-IP、OPC UA、Modbus® 或 EtherNet/IP™ 协议接入 DCS、PLC或 SCADA。 更新速率为 1 分钟时，罗斯蒙特（Rosemount）702 的电池寿命最长 10 年，罗斯蒙特（Rosemount）802 的电池寿命最长 7 年。 电池寿命取决于设备的更新速率（1 秒至 60 分钟可选）、网络位置和运行条件。 罗斯蒙特（Rosemount）702 由本安型 SmartPower™ 模块供电，模块可在危险区域内更换。 罗斯蒙特（Rosemount）802 既可使用本安型 SmartPower 模块供电，也可接入 10–30 VDC 外部电源。 这些设备还可充当中继器，随着更多 WirelessHART 设备加入，不断增强网状网络。 进一步了解艾默生 SmartPower 模块。
