多相流量测量

多相流量计（MPFM）无需预先分离即可同时测量管道中油、气、水各相的流量。

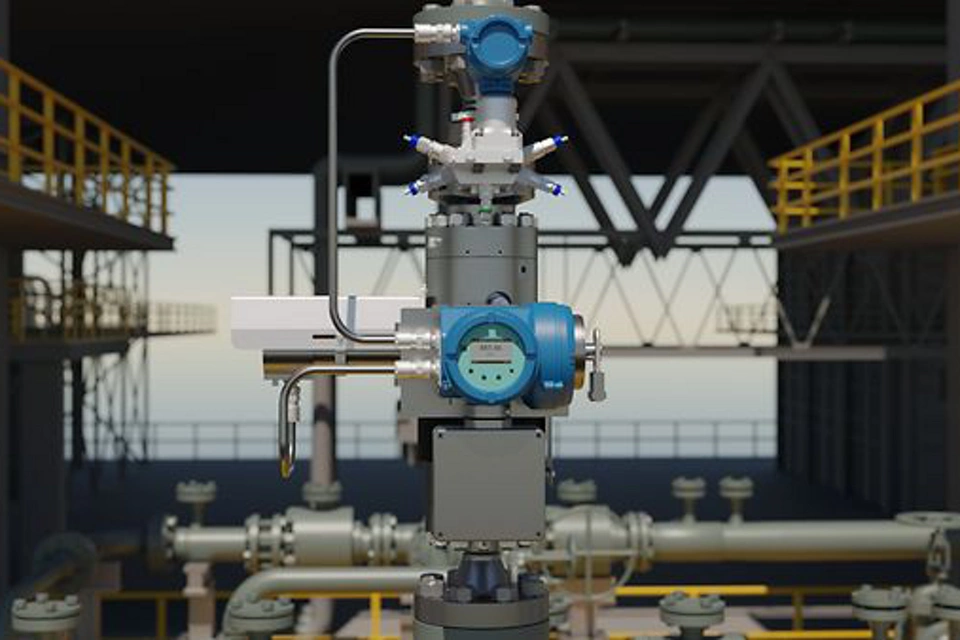

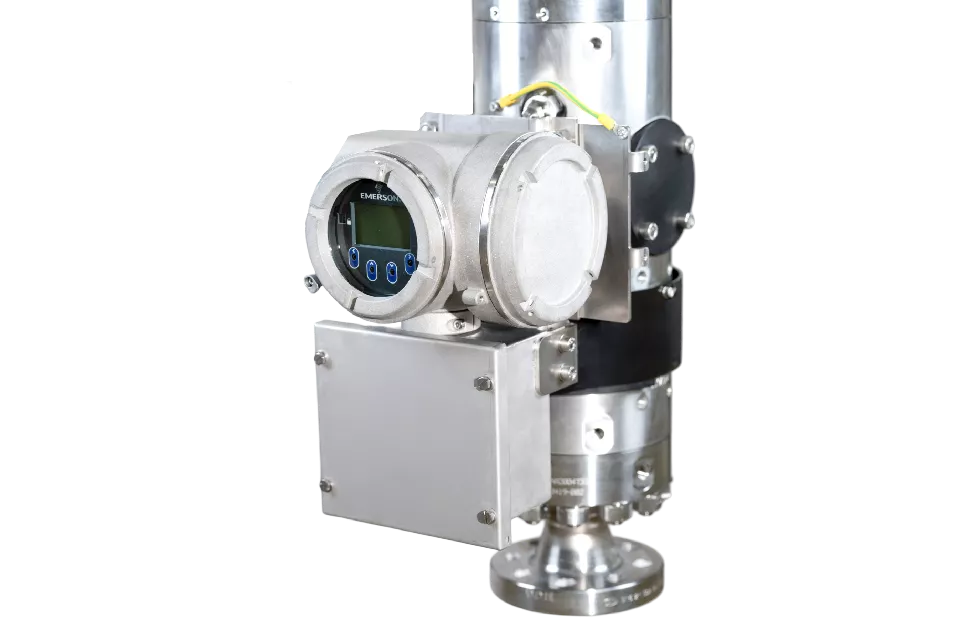

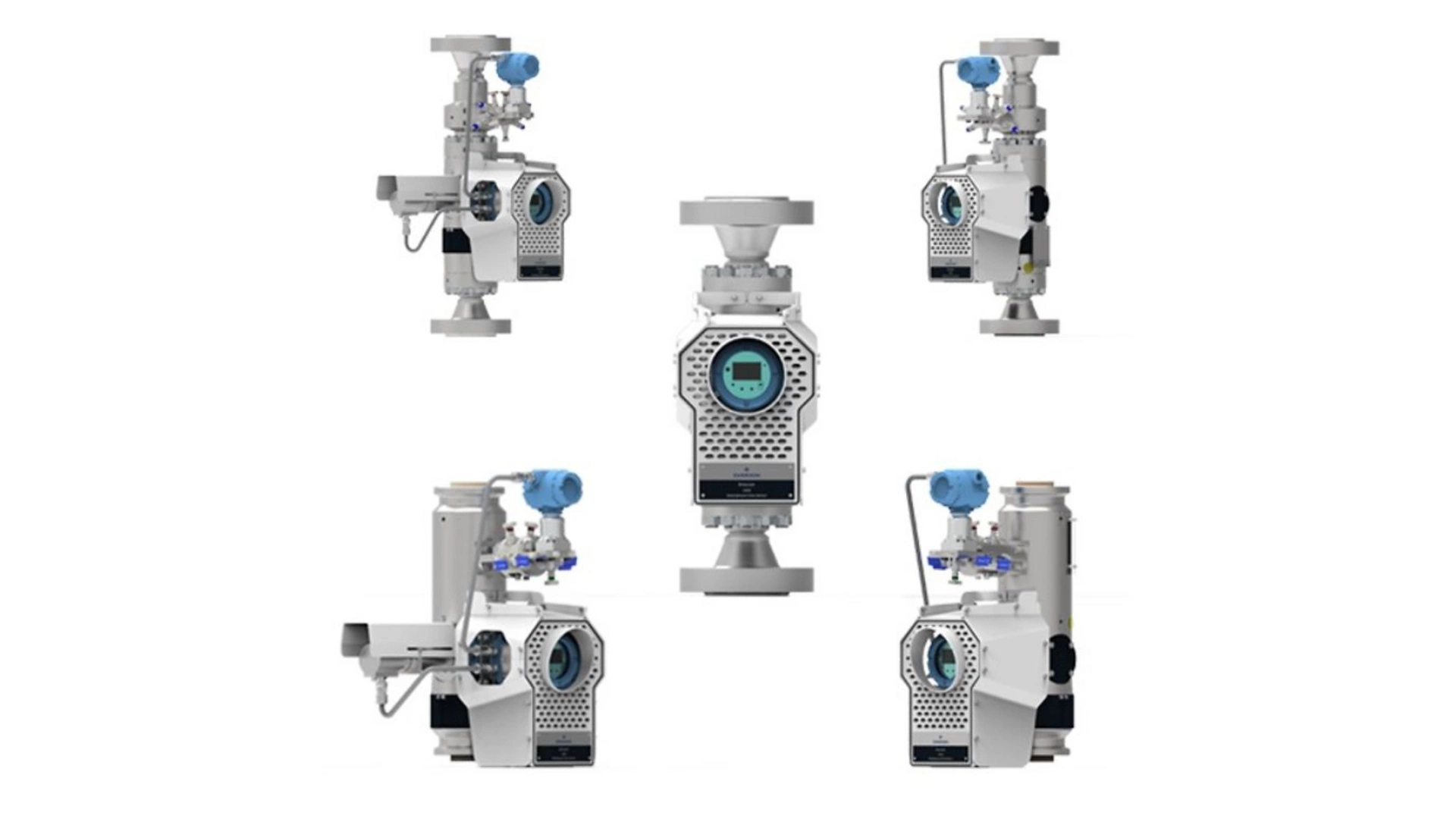

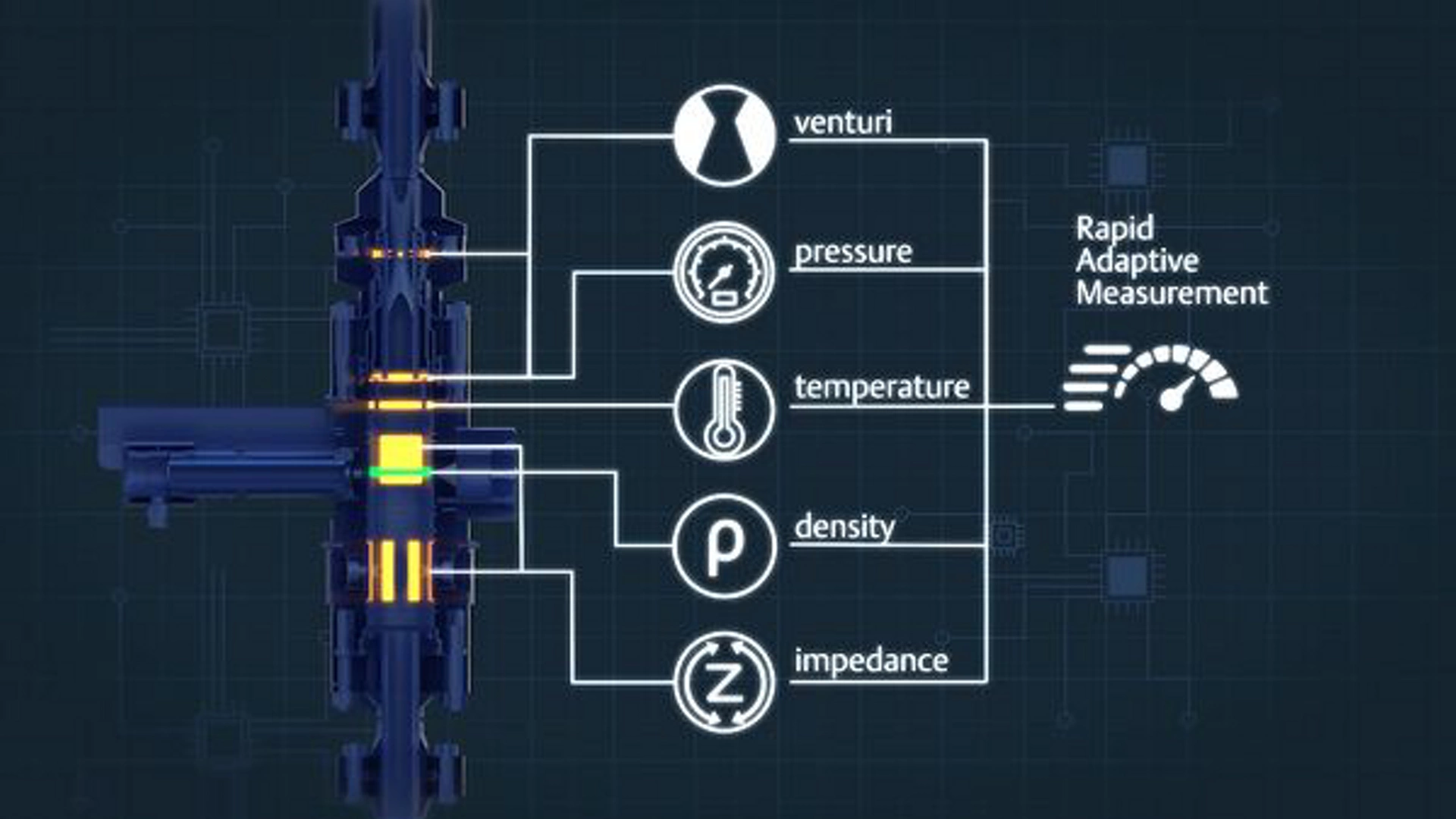

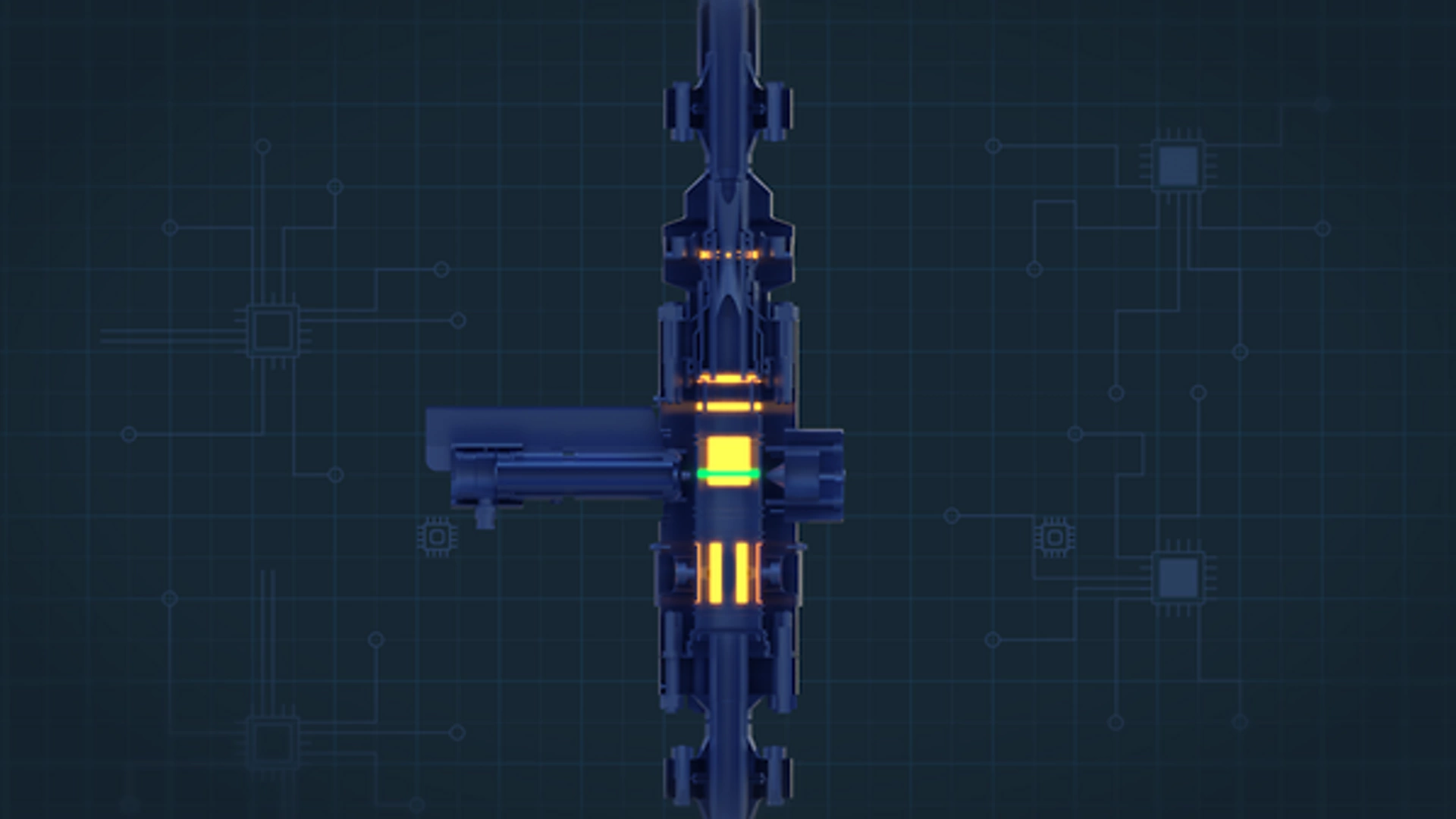

艾默生的 Roxar 2600 多相流量计结合了文丘里差压测量、电阻抗测量和伽马密度测量，实时计算各相流量。 文丘里元件根据通过仪表的压降测量总质量流量，伽马密度测量通过检测流动混合物中的密度变化来量化各相分数。 非伽马版本不包含此项测量。 电阻抗测量利用电容（介电响应）和电导（流体电导率），通过分析混合物对施加电场的响应来进一步解析相分布。 这些输入与嵌入式软件 Roxar Rapid Adaptive Measurement 中的流动模型相结合，实时计算各相（油、水和气）的流量。

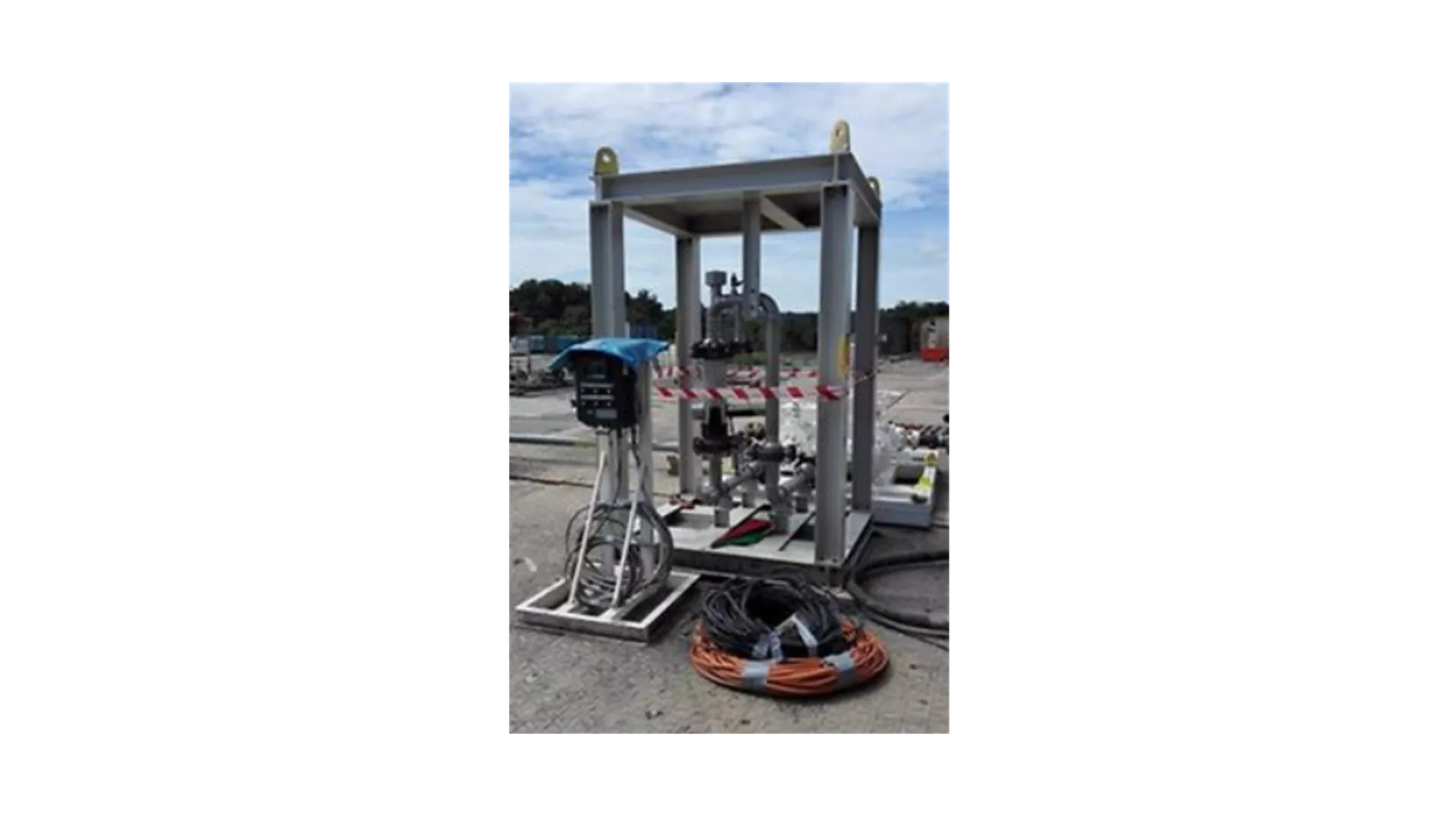

该方法广泛应用于油气生产、试井及海上和陆上设施的分配计量。 对于分配计量应用，NORSOK I-104 提供了关于 MPFM 性能验证、不确定度和确认的公认指南。

不需要，但对于某些应用和井况，为了增强测量可靠性，可能建议使用。

艾默生的 Roxar 2600 多相流量计提供带伽马和不带伽马两种配置，在 0–100% GVF 和 0–100% WLR 范围内均能提供可靠的性能。 当包含伽马密度测量时，可增加一项原始数据测量，从而在复杂流动条件下提供更多诊断和测量信心。

这种灵活性使该流量计适用于油气生产环境，包括流动不稳定的困难海上井况。 当使用放射源时，必须符合国际辐射安全标准和当地法规要求。

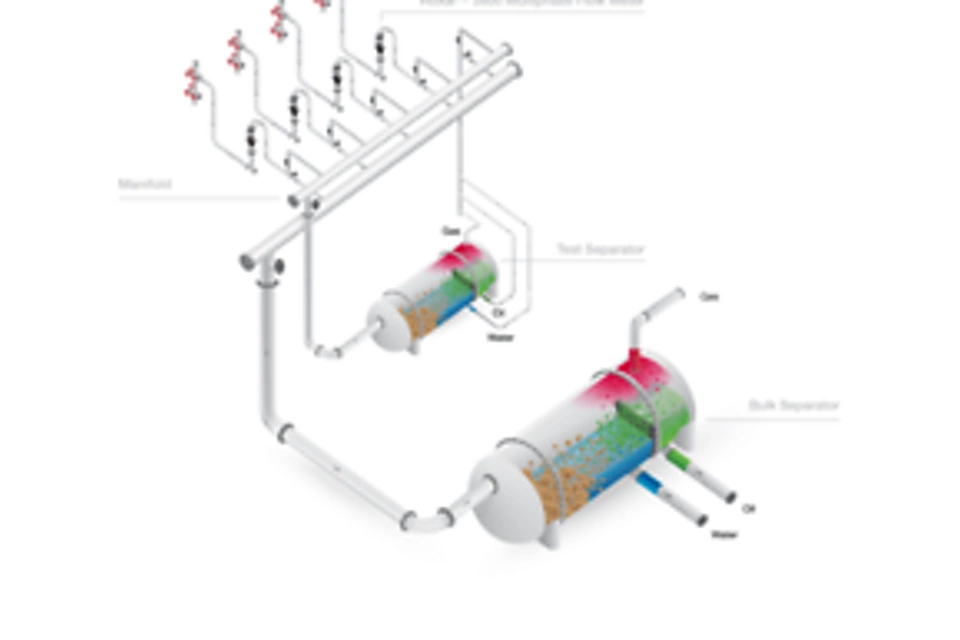

与传统测试分离器相比，Roxar 2600 多相流量计可提供更快、连续且成本更低的测量。 它无需进行大规模相分离，即可在线测量多相流， 从而减少空间、重量和操作复杂性，同时实现实时监测。

虽然测试分离器在受控条件下可能提供较低的不确定性，但 MPFM 可显著提高操作效率。这在空间有限且井数众多的海上平台设施中尤为有价值，同时在陆上应用中也具有优势，可减少地面扰动和管道需求。

多相流量计通常被接受用于分配计量，监管机构通常要求提供性能证明、不确定度文件和验证程序。

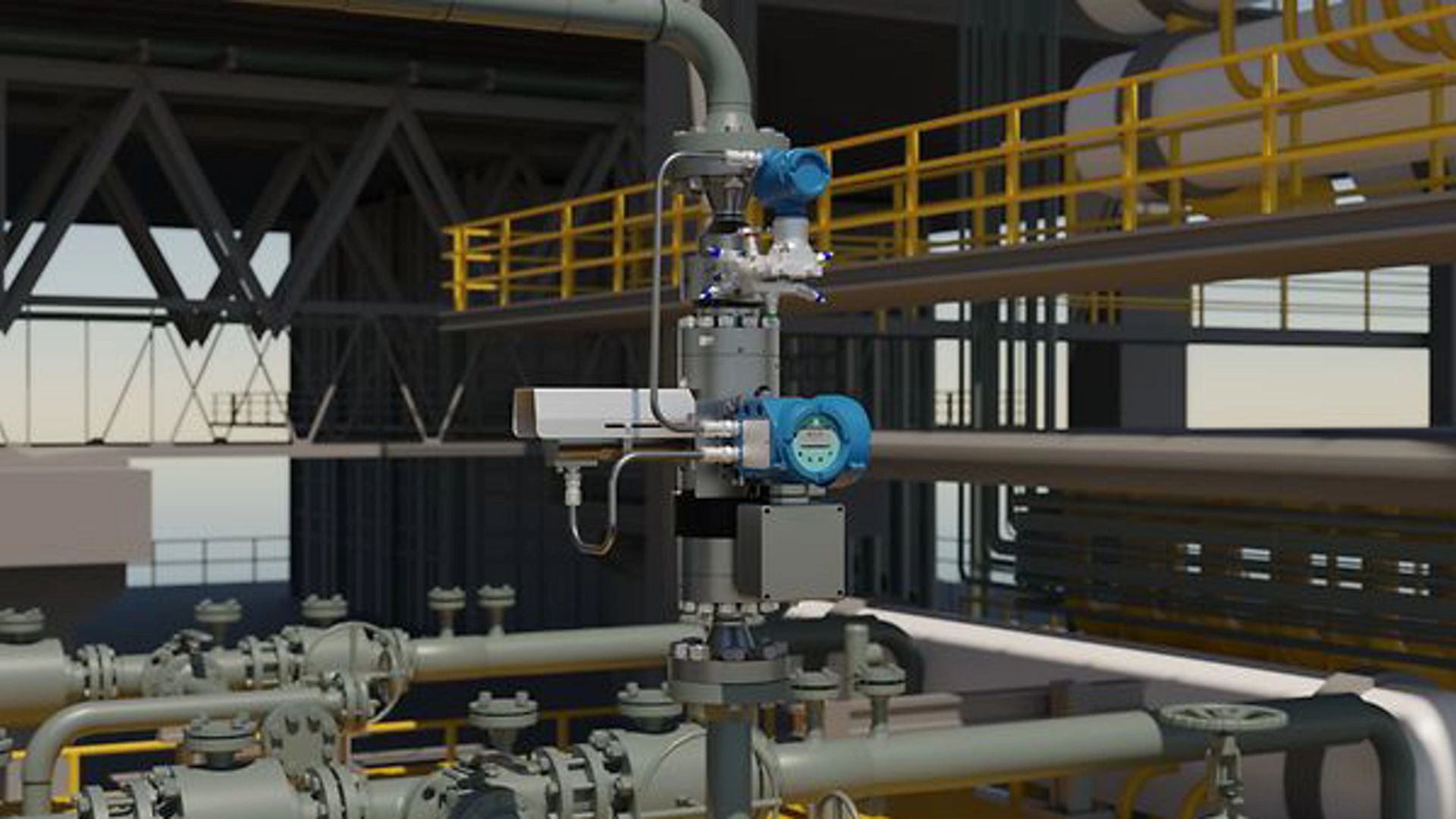

Roxar 2600 多相流量计设计符合顶部安装分配计量常用引用的行业标准。 其设计遵循艾默生的设计原则，并符合 NORSOK 和 API 指南。 它支持为油气生产分配系统使用而提供的性能证明、不确定度文件和验证程序。 财务计量通常仍需要单相流量计或分离器，但 MPFM 可支持验证和优化。

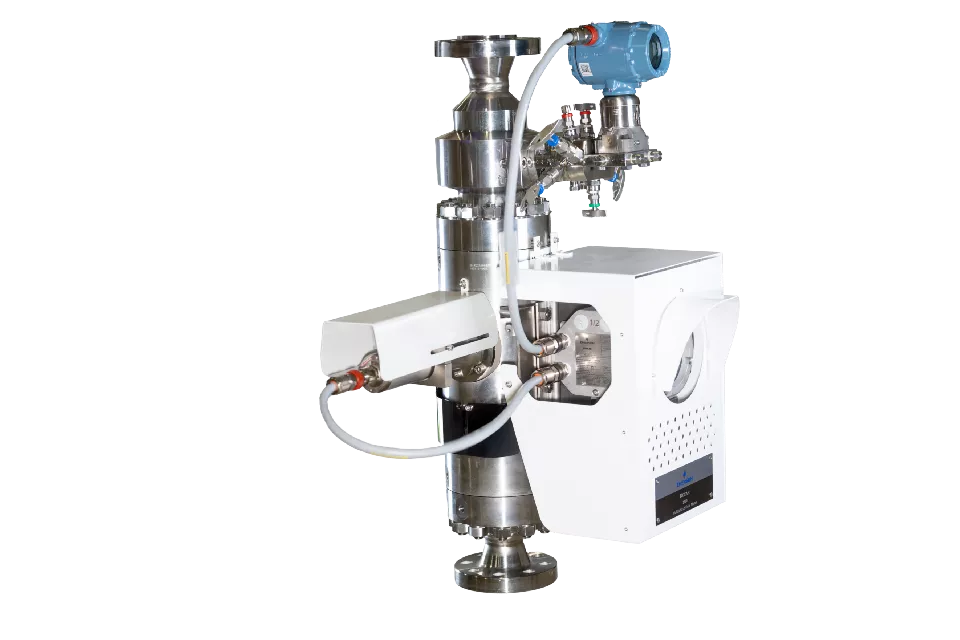

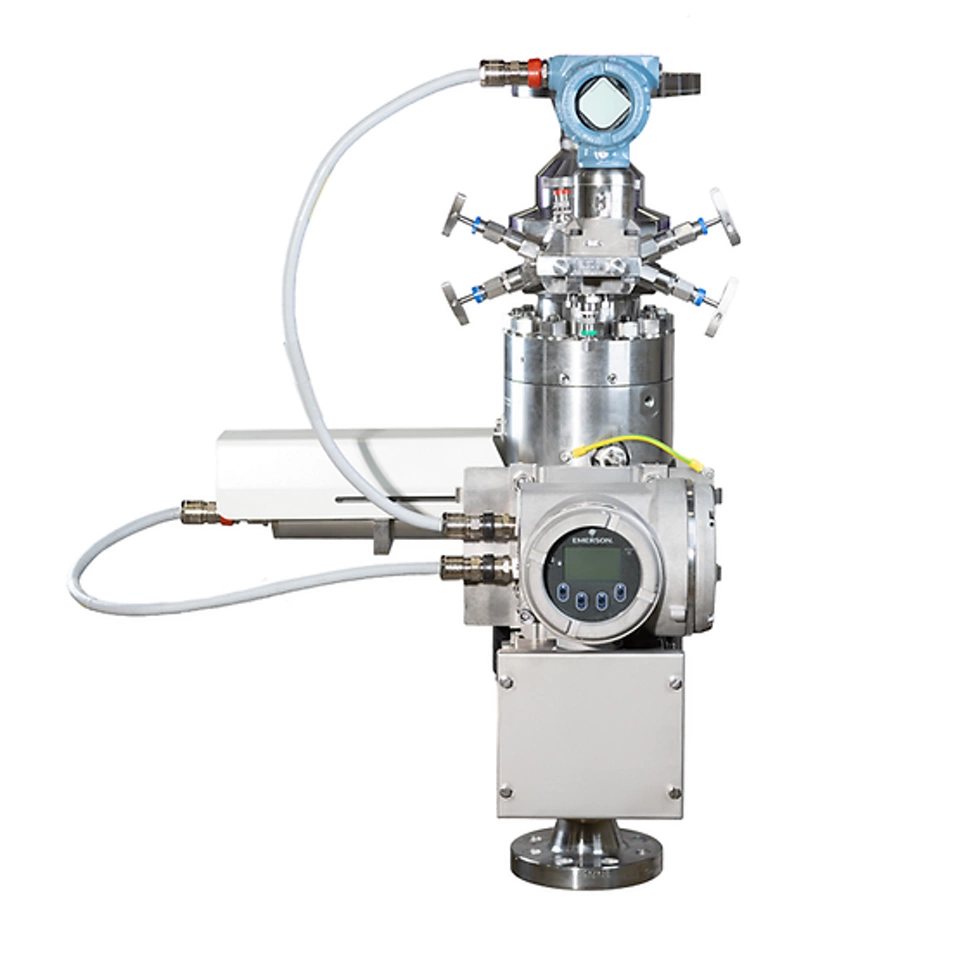

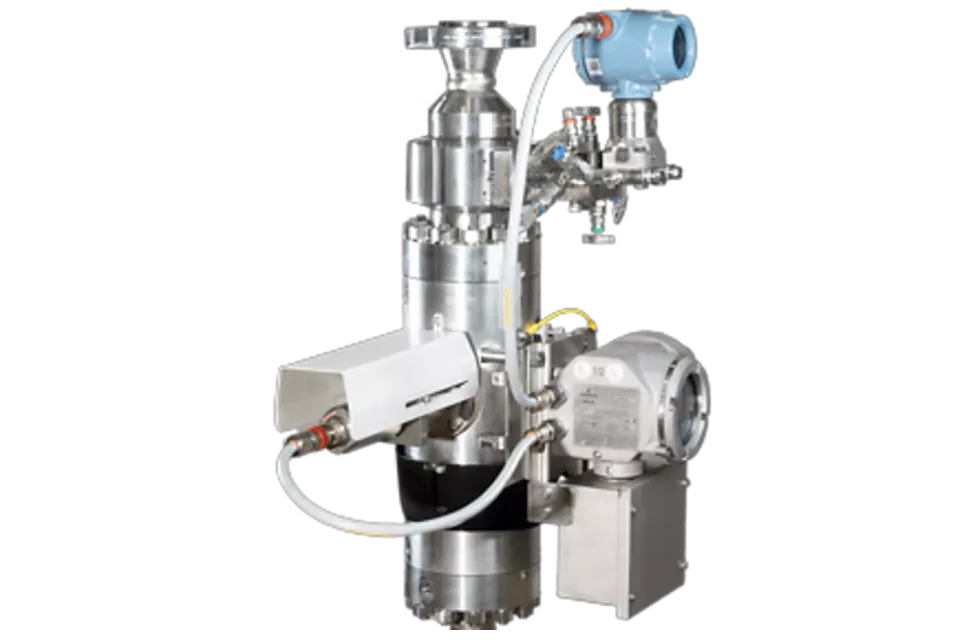

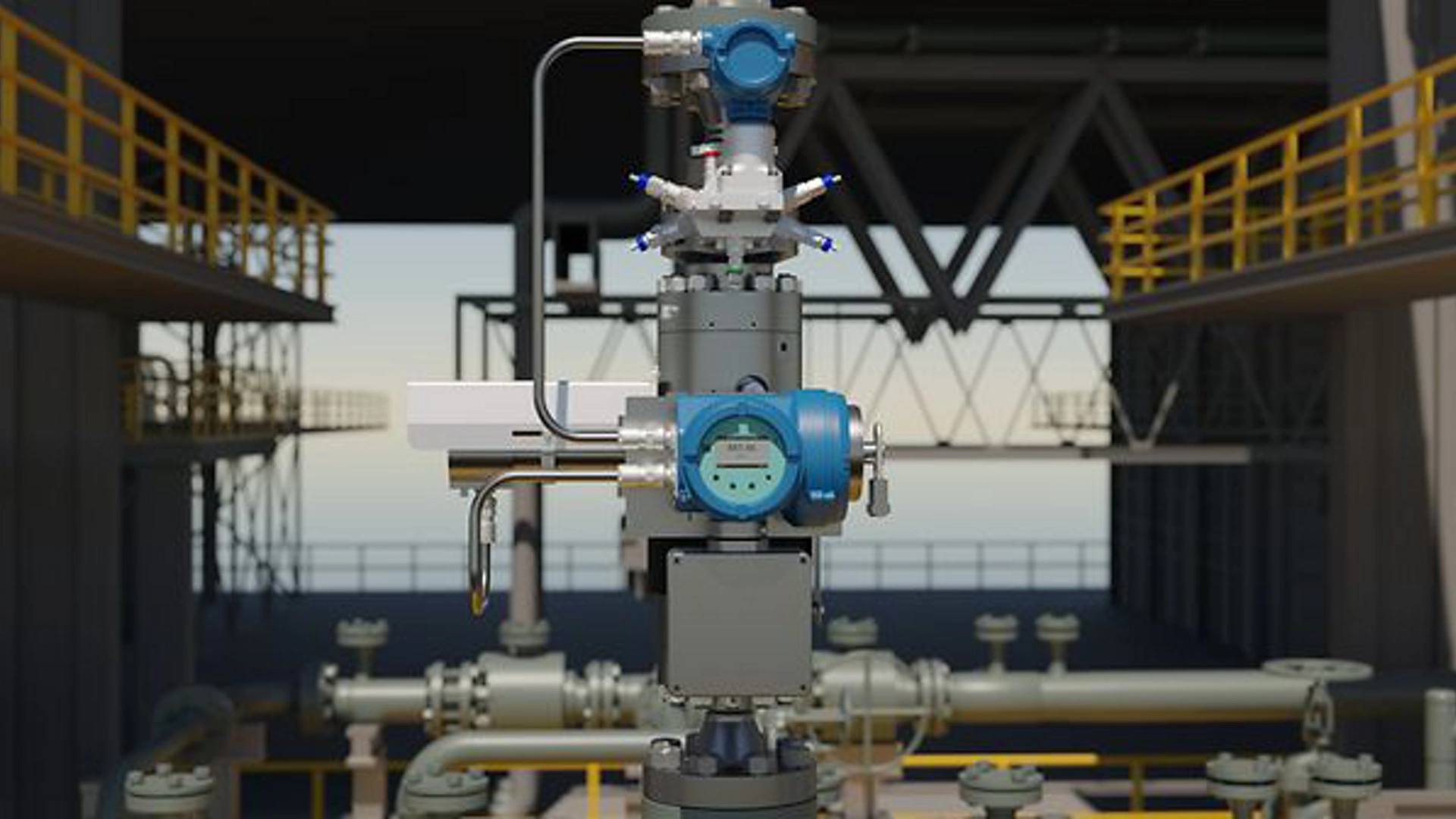

Roxar 2600 多相流量计是一款小型、紧凑的一体化解决方案，简化了在空间受限环境中的安装。 所有测量点集成在一个紧凑的表体内，电子设备直接安装在单元上，使安装变得简单直接。 流量计需垂直安装，所需直管段长度有限。 其重量、占地面积和管道集成均针对海上、模块化设计和棕地改造进行了优化。 因此，它非常适合拥挤的顶部模块、试井撬装和布局受限的陆上生产设施。

可以。Roxar 2600 MPFM 的流量范围在安装后无需更换流量计即可调节。 Roxar 2600 MPFM 具有宽量程比，无需物理修改即可适应变化的流动条件。 此外，文丘里管可更换，可在安装后持续适应变化的流量范围，同时保留现有流量计。 这使其能够在各种生产曲线（包括产量递减井或增产阶段）上进行精确测量。 这种灵活性对于其生命周期内产量变化的顶部安装井至关重要。

Roxar 2600 多相流量计支持标准工业通信协议，可无缝集成到控制系统中。 该流量计可兼容 DCS、SCADA 以及 Modbus 和 OPC UA 等数字协议，并通过 HTTPS 提供安全的数据访问和集成。 它提供各相流量、GVF、含水率和诊断数据的用于监测和优化的实时信息。 这使其能够集成到生产管理系统和远程监控解决方案中。

Roxar 2600 MPFM 广泛应用于数字化连接的海上和陆上油气生产环境。

Roxar 2600 多相流量计无需人工干预即可适应变化的流动条件。 该流量计结合了文丘里差压测量、电阻抗测量和伽马密度测量，提供了多个测量点，每个测量点对流动的各个方面具有不同的灵敏度。 这为应对多变的流动工况提供了坚实的稳健性，而 Roxar Rapid Adaptive Measurement 嵌入式软件则进一步强化了这一优势。该软件将超过 30 年的现场经验以建模能力的形式内化于其中。通过模块化架构，软件能够持续感知并适应段塞流、气体体积分数（GVF）快速波动等流态变化，确保在各种流动条件下都能可靠计算相分率与各相流量。

在变化的 GVF 和不稳定流态下，Roxar 2600 多相流量计相较于其他 MPFM 技术，能够提供更为可靠的测量精度。 这得益于其融合了文丘里差压测量、电阻抗测量和伽马密度测量等原始数据，并结合 Roxar Rapid Adaptive Measurement 嵌入式软件解决方案。 这一组合使得相分率测量与流量计算兼具稳健性，且数据更新频率高达每秒 10 次， 确保即使在段塞流或瞬态工况下也能精确捕获测量数据——而这些工况往往是其他系统难以应对的。 Roxar 2600 MPFM 的测量方法能够在 0-100% GVF 和 0-100% WLR 的全量程范围内保持高性能，广泛应用于生产优化、分配计量、流动保障、试井作业等各类场景，覆盖常规与非常规油气市场。

艾默生的 Roxar 2600 多相流量计是一款适用于多种顶部安装多相应用场景的通用型解决方案，涵盖生产优化、分配计量、流动保障及试井作业等，可同时满足常规与非常规油气市场的需求。

Roxar 2600 MPFM 为什么适用于顶部安装应用

• 灵活部署：专为多种顶部安装场景设计，包括生产优化、分配计量与试井作业
• 适应多种流态：在油为主、水为主及富气等不同流型下均可保持可靠测量性能
• 宽量程比：在产量变化和工况波动条件下，依然保持稳定的测量精度
• 支持流动保障：具备高灵敏水测量与结垢检测能力
• 多环境验证：适用于海上与陆上安装，覆盖常规与非常规油气田

这使其非常适合测试管汇、边际井监测以及海上和陆上棕地改造等各种应用。

MPFM 不确定度可能对分配精度有较大影响，但 Roxar 2600 多相流量计通过稳定可重复的测量可大幅度降低这种影响。 该流量计在顶部安装设施典型的多相流条件下具有低不确定度水平。 它适用于生产分配和井性能监测，但交接计量通常仍需要财务级流量计。 其性能支持符合 NORSOK 和 API MPMS 指南的分配工作流程。

Roxar 2600 多相流量计可通过定期试井和数据协调进行有效验证，而无需持续使用分离器校准。 这得益于先进的诊断和基于模型的测量算法。 该流量计集成了多相流建模和多个传感器的数据，使其性能在流动条件变化时保持稳定。验证可通过与偶尔的测试分离器数据或虚拟流量计量模型进行比较来实现。 这种方法非常适合测试分离器容量有限或井数较多的海上平台。该方法与 NORSOK I-104 验证策略中引用的行业实践一致。

与传统测试分离器相比，Roxar 2600 多相流量计通常具有更低的生命周期成本。 该流量计消除了对大型、占用空间的分离设备及其相关维护的需求。 它降低了棕地改造的 CAPEX，并通过减少人工试井、干预和维护来降低 OPEX。其可靠性还减少了生产停机时间和操作复杂性。 这对于空间受限的海上平台和紧凑型陆上设施尤其有价值。

多相流量计通常在超出特定仪器的操作范围时会失去精度，这些参数可能包括流量、气体含量、压力或差压、流动条件或特定流动特征引起的影响。 Roxar 2600 MPFM 是一款先进且高度可靠的测量仪表，已在现场验证可有效应对上述诸多挑战。 该流量计具有宽量程比，即使在低压应用中也很稳健，并可在 0-100% GVF 和 0-100% WLR 的流动条件下无缝运行。 该流量计对变化的流动条件具有鲁棒性，即使在极端段塞流、极低流量或快速相变条件下也能表现良好。 与仅依赖电气或单属性测量的技术相比，这提供了更强的鲁棒性。

MPFM 测量漂移通常源于流体特性变化、结垢或传感器性能衰减，但通过先进的诊断功能、多变量测量以及主动维护，可将漂移影响降至较低水平。

Roxar 2600 多相流量计内置多重诊断与功能特性，有助于降低漂移风险。依托稳健的测量技术、基于可操作报警的早期预警机制，以及结垢检测与补偿功能，可确保仪表长期保持可靠性能。

Roxar 2600 MPFM 如何检测并应对测量漂移

• 多变量测量：降低对单一传感器的依赖，提升长期稳定性。
• 先进诊断：可识别结垢与蜡沉积，并判断流体物性输入与测量数据是否匹配。
• 可操作报警：提供明确的纠正措施建议。

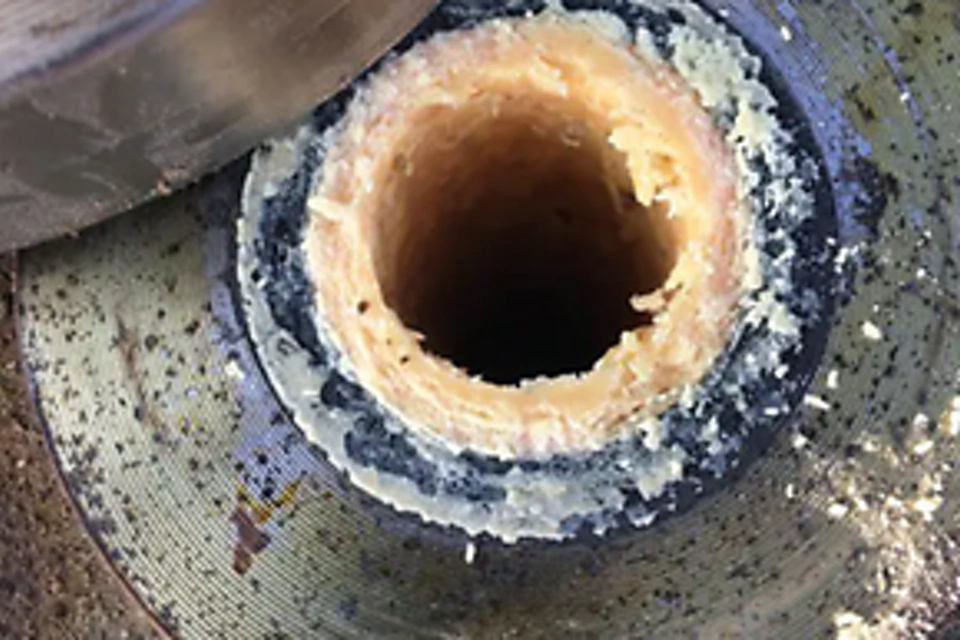

• 结垢检测与补偿：通过补偿结垢影响维持测量精度，直至需要执行维护操作。

借助 Roxar 2600 MPFM 的这些功能，操作员能够及早发现异常，并通过数据验证或维护措施加以纠正。 这一点在易产生蜡沉积的原油生产中尤为重要。
