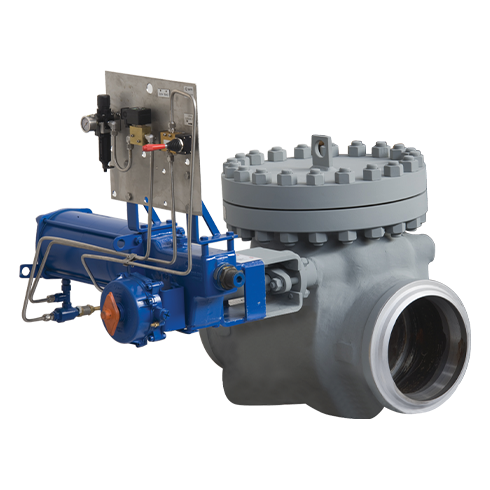

Sempell™ DEWRANCE BSCV 止回阀

安装在汽轮机抽汽管线上的快速关闭止回阀，供应蒸汽，为给水加热器、辅助汽轮机及其他设备。关闭动作小于 1 秒。阀门配有侧装执行机构，采用弹簧关闭

主要功能

阀板在倒流时自由关闭。
阀座表面与杠杆之间的偏移确保在无流量条件下阀板完全关闭。
阀板配有防旋转装置，避免因流体诱导的不稳定性而损坏。
执行机构处于开启位置时（加压气缸和压缩弹簧），阀板可自由摆动。
垂直阀座设计、大角度阀板开启（75°）和精确的内部几何设计使内部湍流极低，从而降低压损。
快速排气时，压缩弹簧使关闭时间小于 1 秒（完全阀座关闭仅在蒸汽流量变为零时才生效）。
执行机构动作仅限于行程的第一部分，使阀板在接近关闭位置时保留几度的自由摆动，避免强制关闭造成的反复内部冲击可能导致的变形。
标准执行机构配置包括：限位开关、压力表和过滤器、快速排气阀和就地关闭测试装置。
90° 回转执行机构确保操作人员的安全。
