压缩机防喘振调节阀

使用经过优化的费希尔™防喘振阀门组件，为压缩机提供防喘振保护，从而提高稳定性。

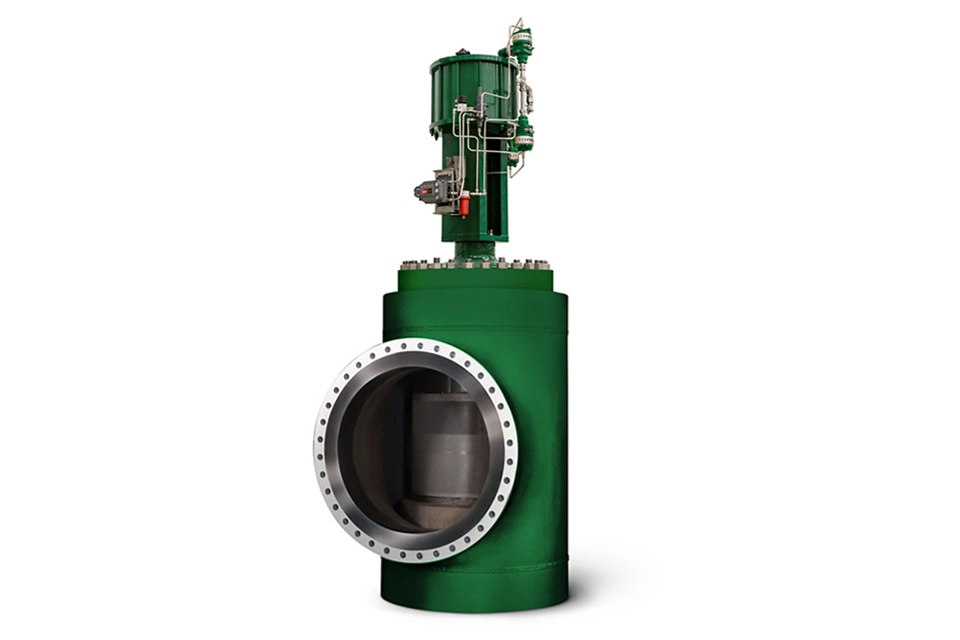

Compressor Anti-Surge Control Valve

是哪些原因导致压缩机发生喘振？

根据定义，喘振是指离心压缩机达到峰值能力和流量下限时的工作点。 当压缩机的增压压力高于压缩机的输出压力时，流体趋向于反向流动甚至流回到压缩机中。 这样，增压压力就会下降，入口处的压力会增大，流动方向会再次反转。 最终，当发生喘振时，压缩机将无法保持峰值能力，整个系统会变得不稳定。 喘振还会导致压缩机过热并超过设备的最高允许温度，或者由于转子在作用侧与非作用侧之间来回移动而导致推力轴承损坏。​​​​​​​

防喘振调节阀的优点

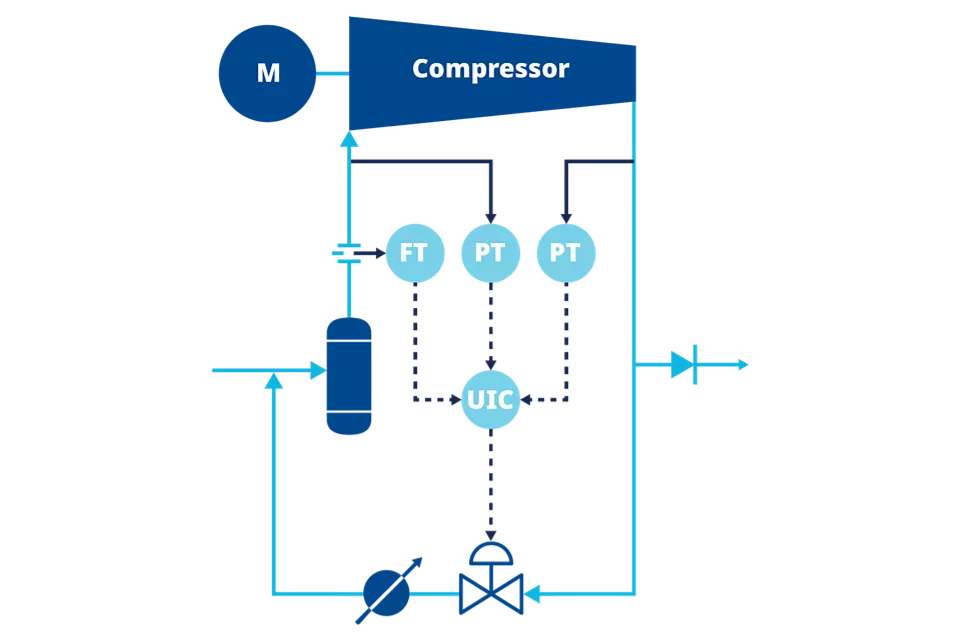

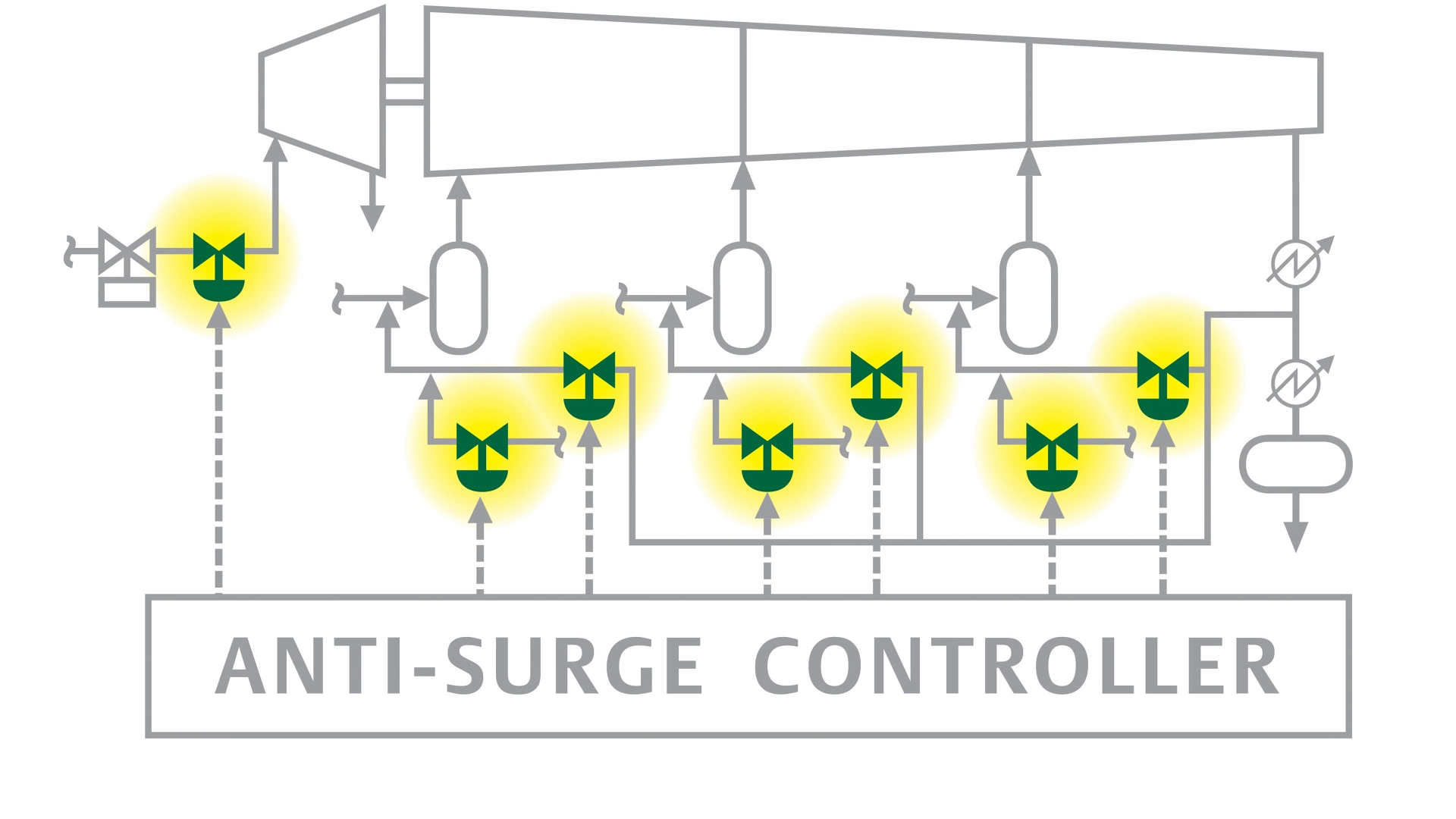

C016 - X0222 ANTISURGE SYSTEM SCHEMATIC-01

概述

这些阀门可检测到过程压缩阶段何时即将发生喘振，并随即采取措施将工作点的运动向喘振线方向反转。 这样可以减小增压压力、增大流经压缩机的流量，使工作条件趋于稳定。 这通常是通过打开回收管路中的控制阀并通过吸气冷却器将排气送回到压缩机的入口而实现的。 这样会增大压缩机入口处的体积流量，从而防止工作点出现喘振。

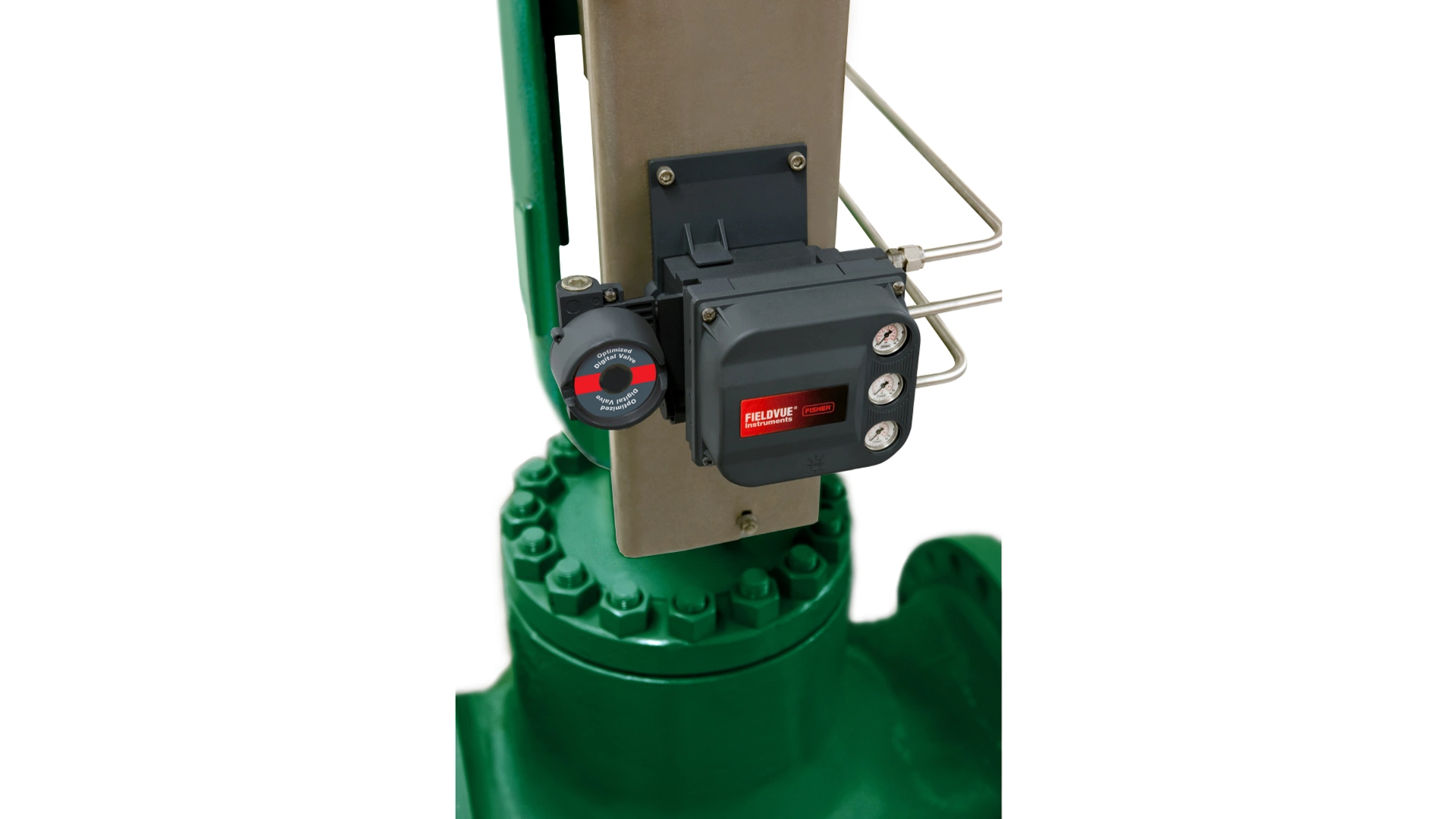

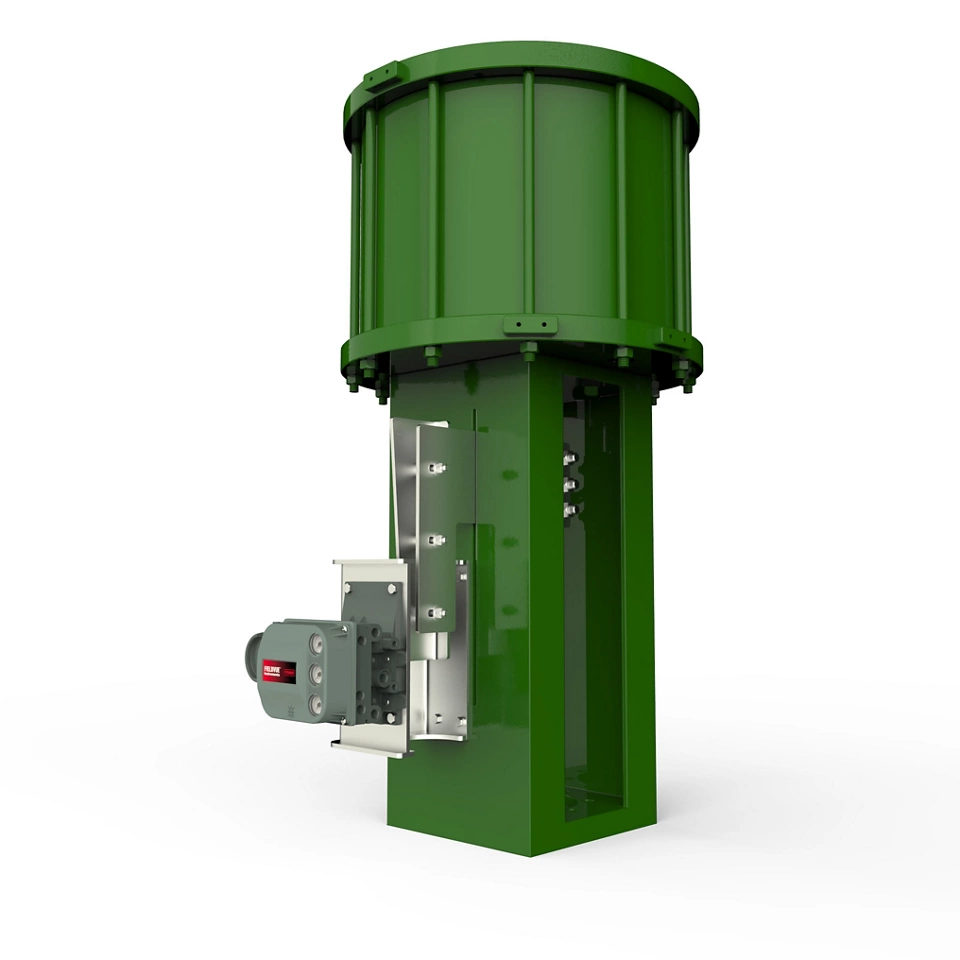

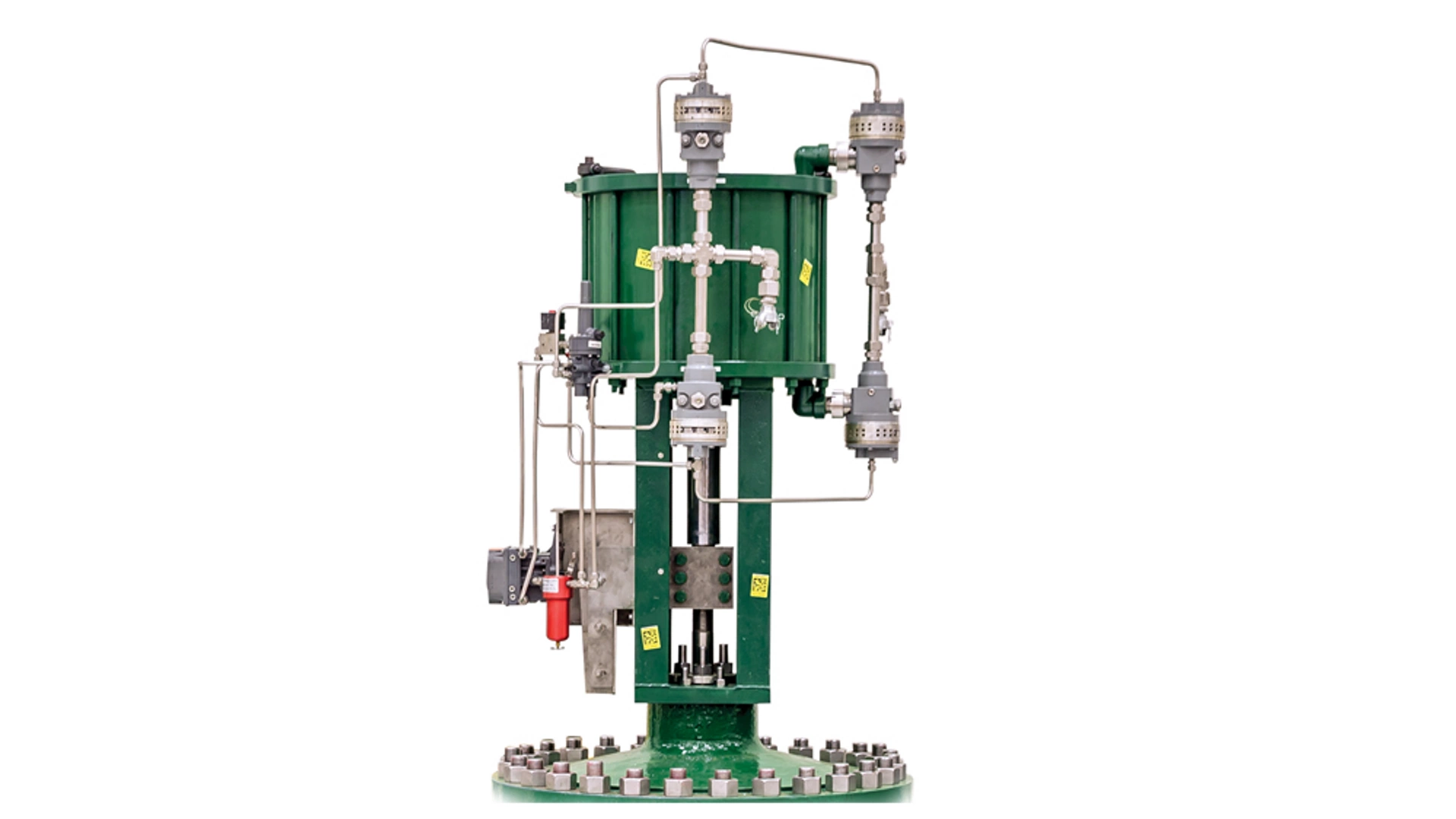

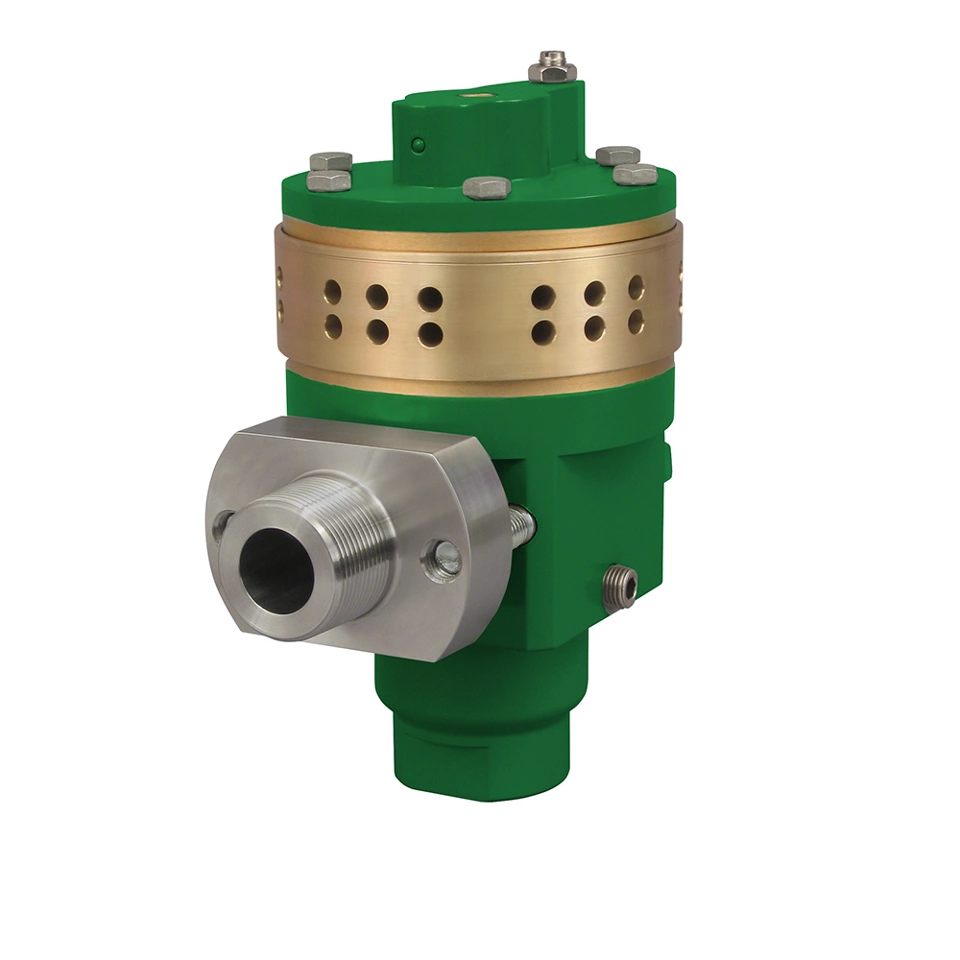

这些组件通常由控制阀、执行机构、智能阀门定位器以及流量放大器等其他配件组成。

视频

video-media

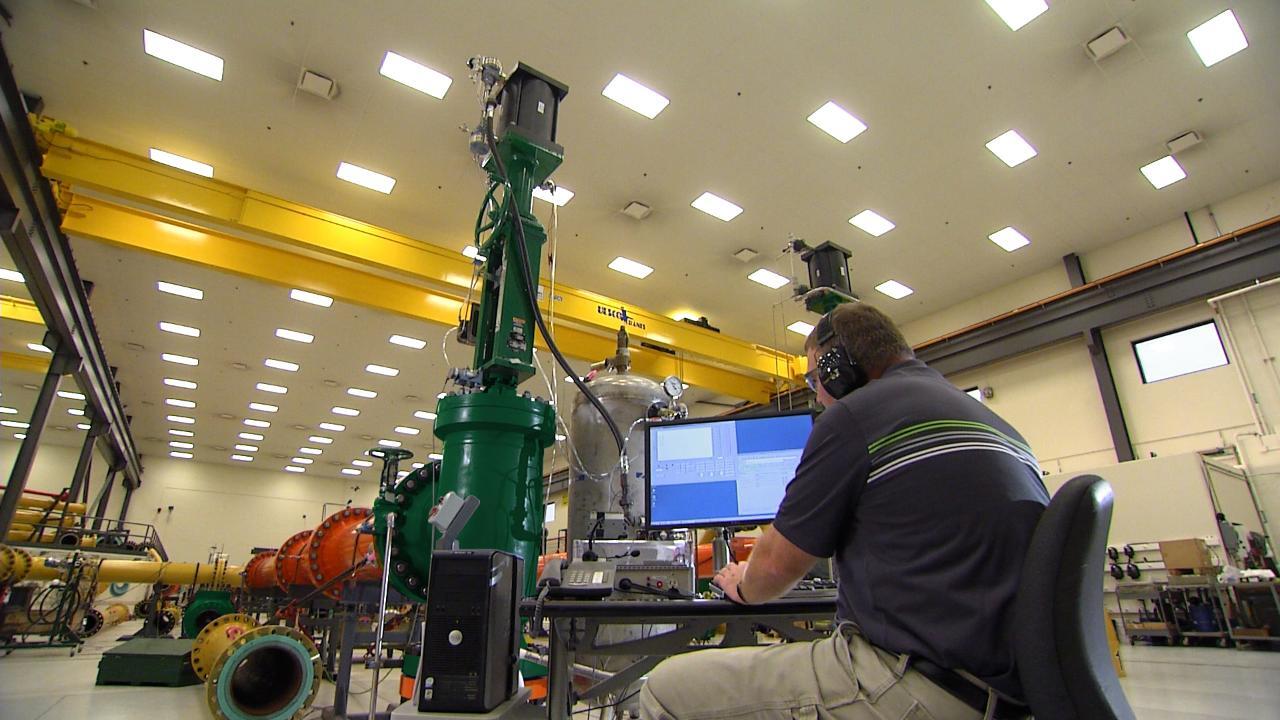

Fisher™ Anti-Surge Valve in Action: Operations & Testing
Now Playing
Media Thumbnail
 00:06:07
Fisher™ Anti-Surge Valve in Action: Operations & Testing
Media Thumbnail
 00:02:34

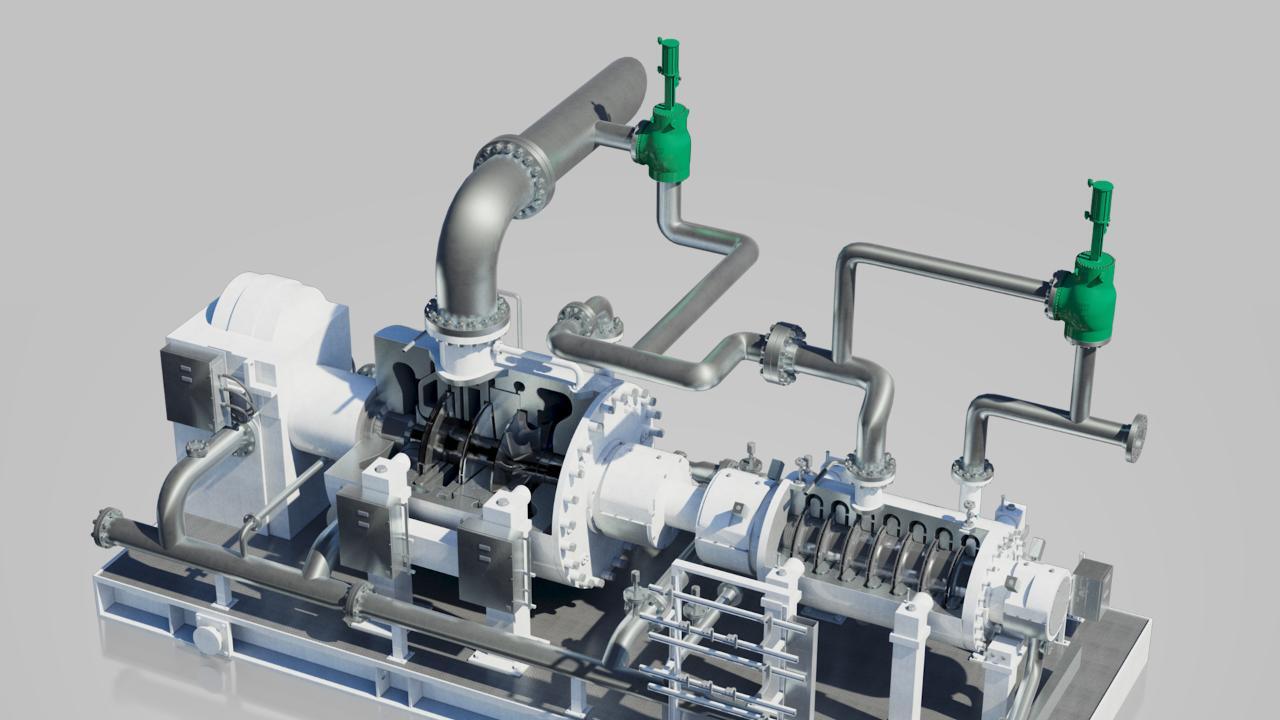

Components of a Fisher Compressor Anti-Surge Control Valve
Media Thumbnail
 00:47:29
Webinar: Compressor Anti-Surge Valves - Fisher Technology Quick Talk
