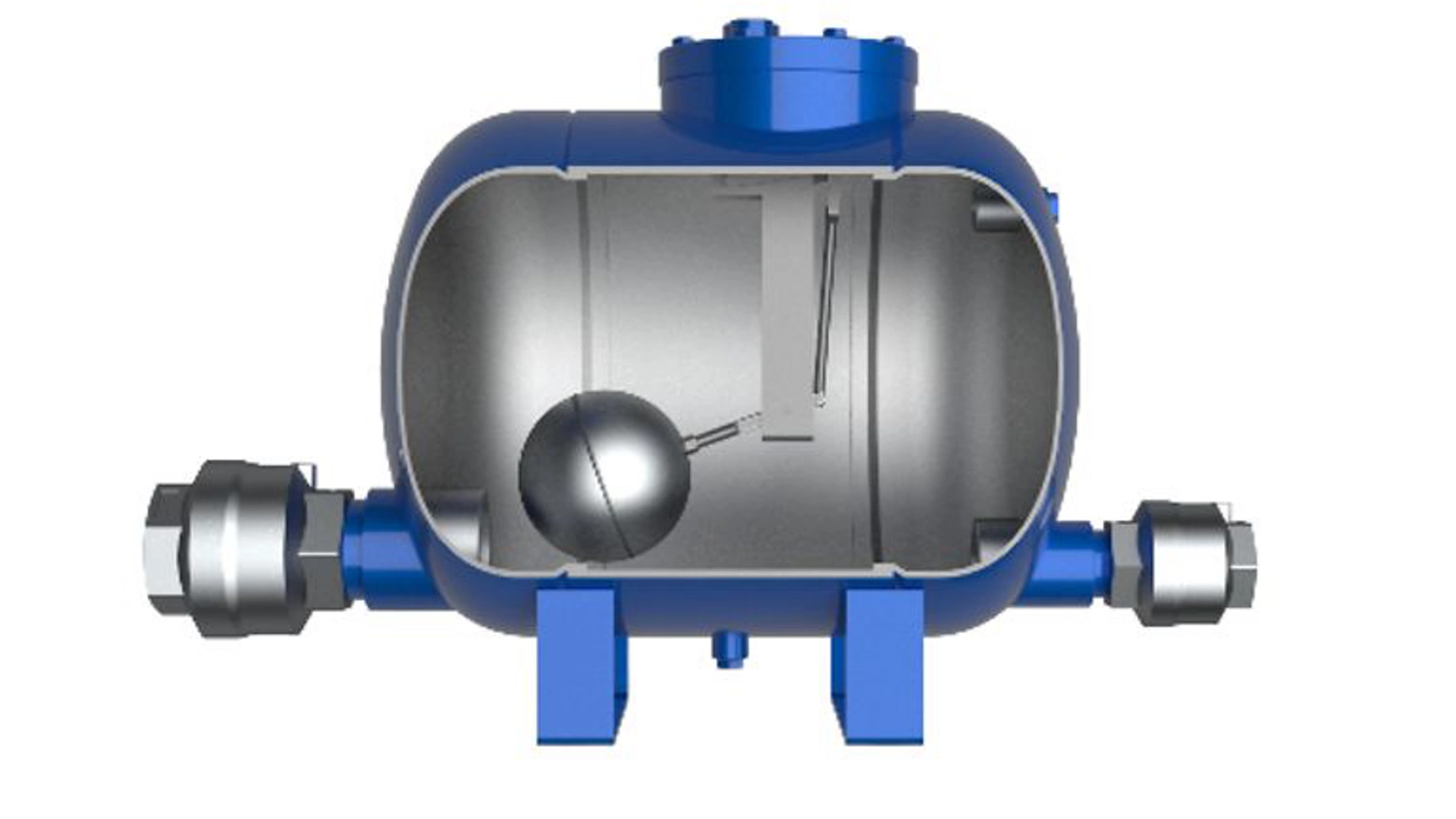

蒸汽冷凝泵的运行
1. 泵体为空。
- 冷凝水依靠重力从储液罐流经入口止回阀
- 随着泵体注满，内部浮子开始上升
2. 冷凝水已充满泵体。
- 通过“瞬时动作”，浮子与内部联动机构协同工作，同时关闭出气排气口并开启进气蒸汽口
3. 蒸汽流入泵体。
- 当冷凝水被强制排出泵体进入冷凝水回流系统时，入口止回阀关闭，出口止回阀开启
- 泵体内液位下降，浮子随之下沉
- 在最低跳闸位置时，联动机构将同时关闭蒸汽进气口并打开排气口，以重复填充周期
为什么要返回冷凝水？
将冷凝水回收至锅炉是实现盈利与可持续发展目标的常见方法，且投资回报迅速。 尽可能提高冷凝水回收量可改善关键性能指标，包括锅炉排污量和补给水率。
- 冷凝水温度远高于补给水， 因此蒸汽生成所需的燃料更少，既节省能源成本又减少 CO2 排放。
- 由于冷凝水已完成预处理，因此又可减少化学处理和排污操作。
- 循环利用冷凝水能降低新水需求量，从而削减成本，并助力可持续发展目标。
某造纸厂将补给水比例从 35% 降至约 17%，每年节省成本逾 30 万美元。
常见问题解答
- 来自蒸汽疏水阀的总冷凝水负荷
- 泵的总背压（冷凝水回流压力 + 将冷凝水提升至冷凝水回流管所需的水头压力）
- 入口动力蒸汽压力
- 现有设备高度（将用于确定通气接收器底部与泵顶部之间的可用灌注高度）
蒸汽冷凝泵不含密封件或叶轮，这些部件在冷凝水工况中容易损坏。
蒸汽疏水阀需要正压差才能排出冷凝水。 当换热器内部压力过低时，冷凝水会积聚并淹没换热器。 这种换热器失速会导致控制过程温度控制困难，还会引发水锤损伤及换热器内部腐蚀。
Yarway™ CondenSaver™ 泵式疏水阀选配件采用蒸汽去除各种工况中的冷凝水，从而消除换热器失速现象。
