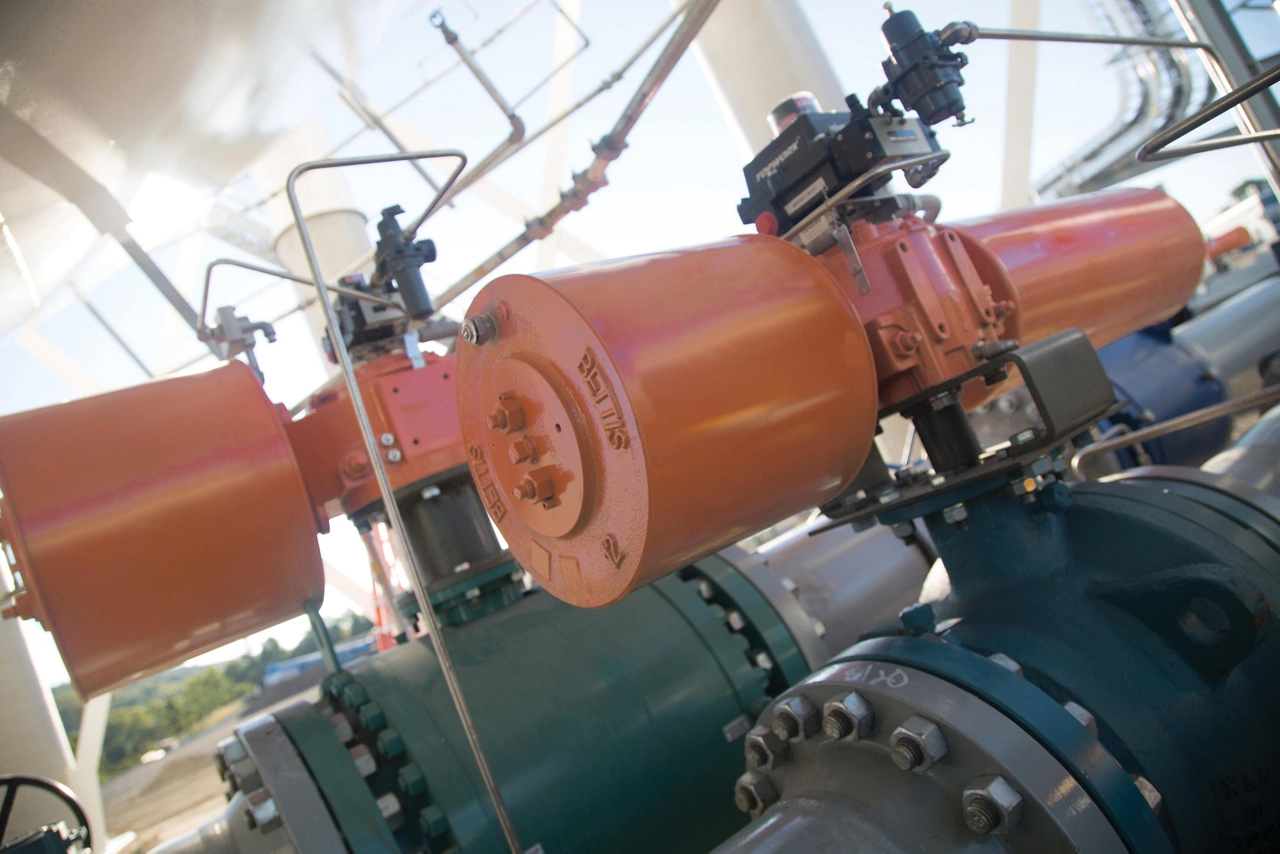

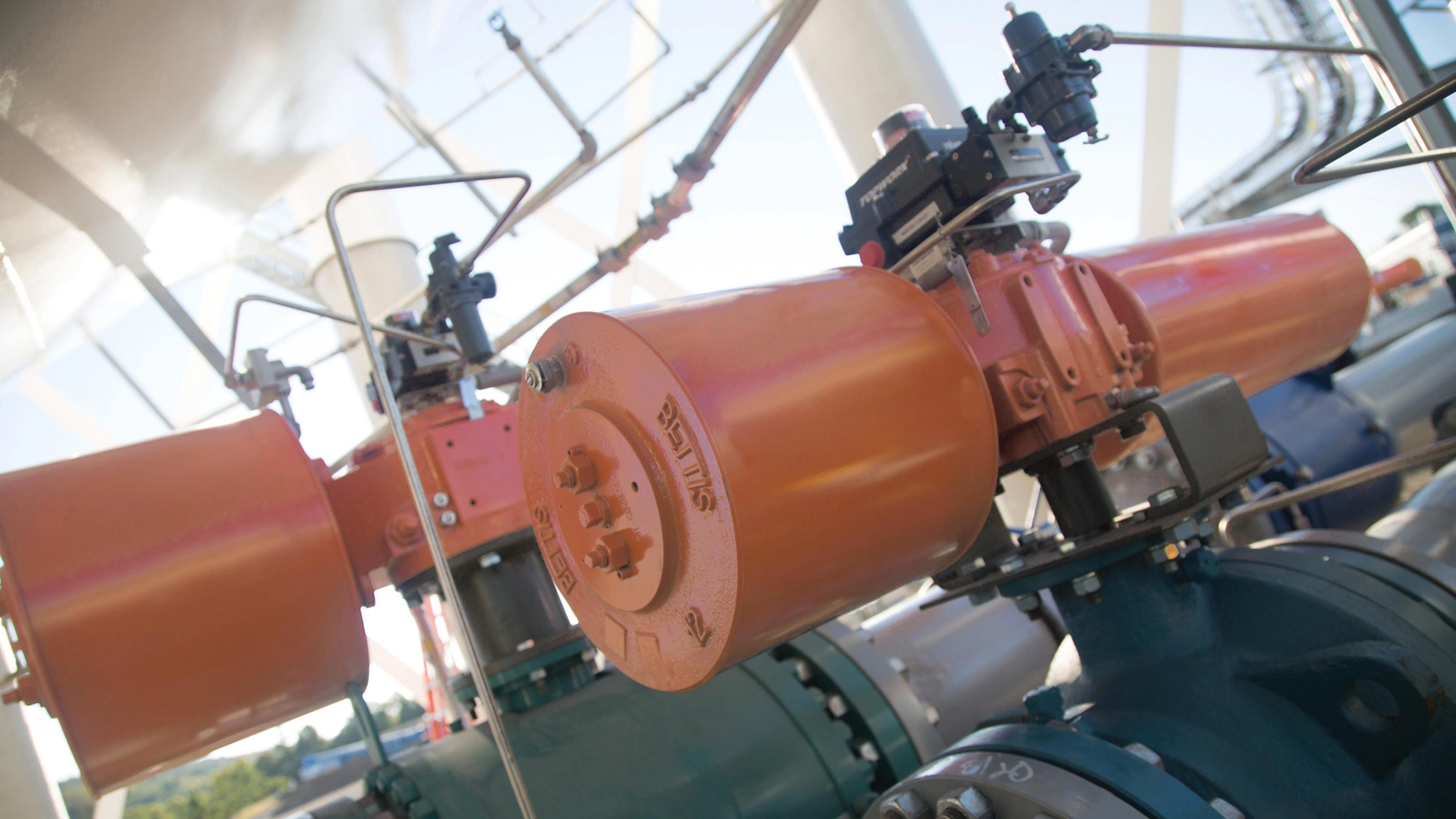

拨叉式执行机构

Bettis 的特别优势

项目超期和维护成本可能会消耗您的运营。 Bettis 拨叉式模块化执行机构旨在：提高效率和安全性。

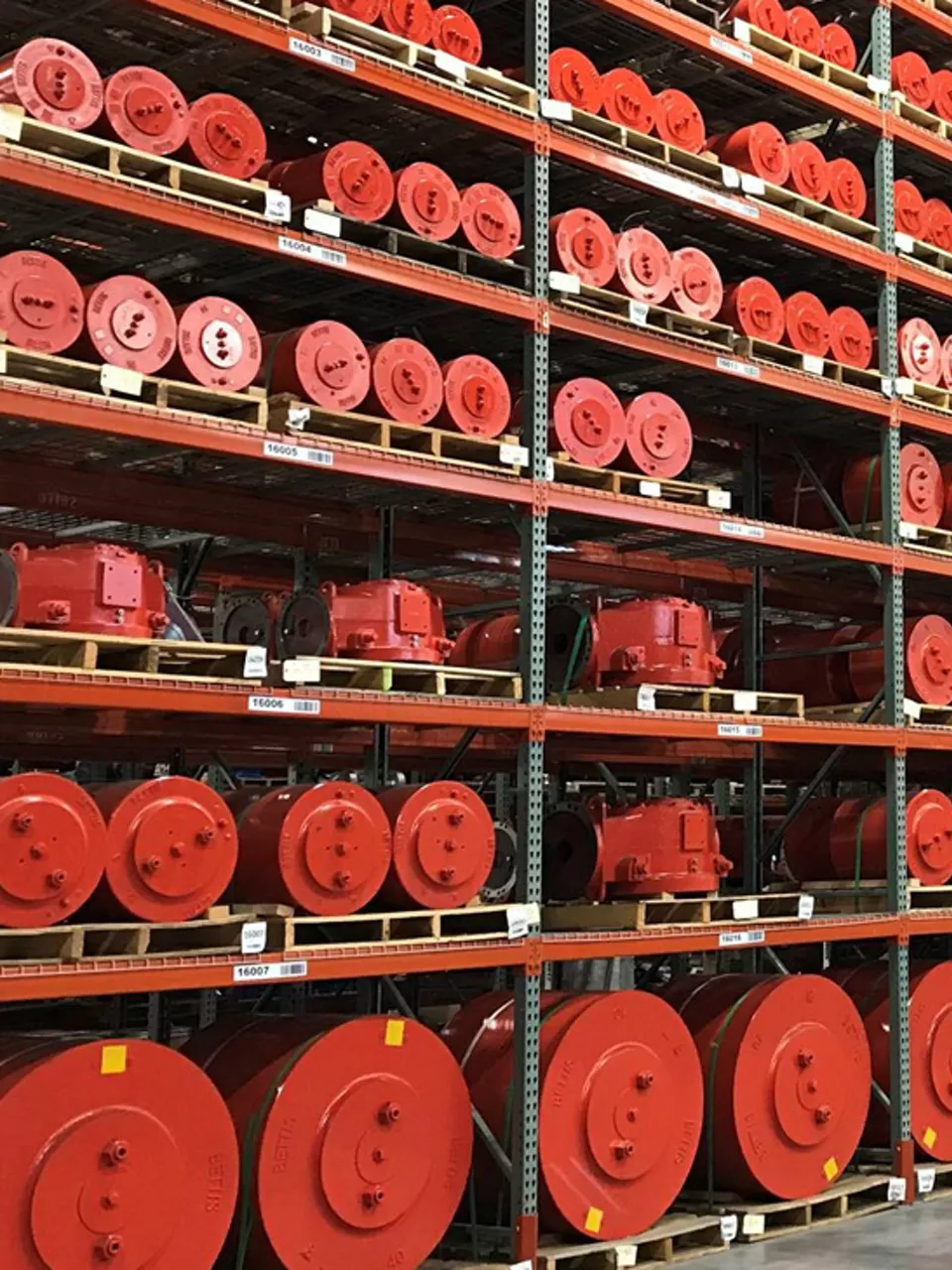

可互换模块即时供货，使项目保持正轨。

降低腐蚀、行业靠前的 5 年保修，使拥有成本降低。

更有效利用项目设计的空间，降低资本成本。提升操作和检修的职业安全性，没有弹簧意外弹出风险。

什么是拨叉式执行机构？

工作原理

拨叉式执行机构是用于自动开启和关闭阀门或阻尼器的机械设备。

拨叉式是一种将杆前后滑动的线性运动转换为旋转运动的机制。

滑动杆直接连接活塞和拨叉（带咬合滑块的槽）。

活塞受力时，滑块在拨叉的槽中移动，使拨叉旋转。

模块化解决方案

工作原理

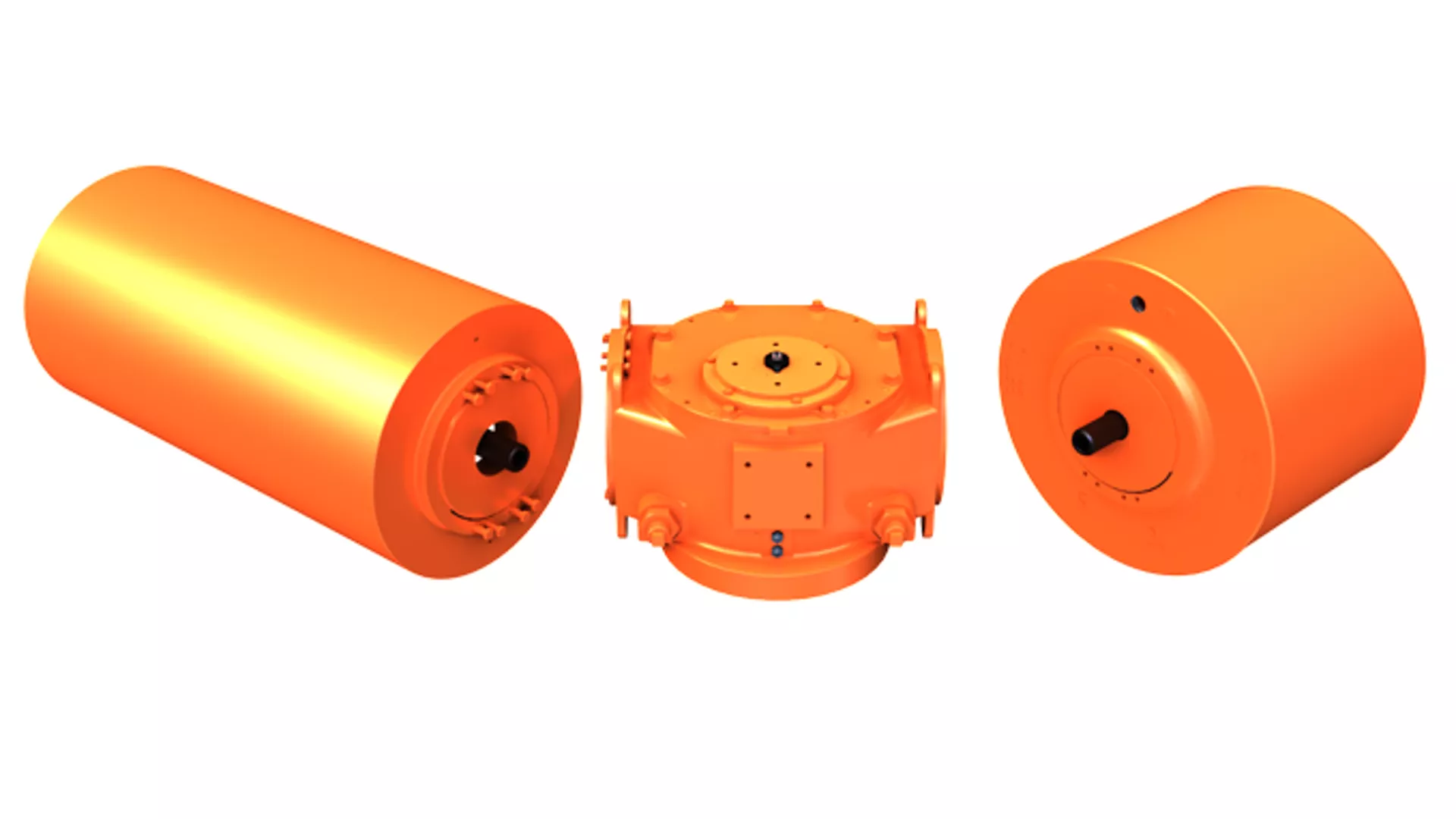

行业中的电源模块、驱动模块和弹簧模块常量以及 Bettis 拨叉式 G 系列执行机构不断改进，具备应对不断变化的挑战所需的灵活性。 G 系列模块可以通过三个主要模块（电源、驱动和弹簧）的组装满足各种阀门要求。

模块通过简单的即插即用、螺栓固定方法可以轻松安装和拆卸。无需特殊工具或面面俱到的培训。其他执行机构没有这么强大的互换功能。

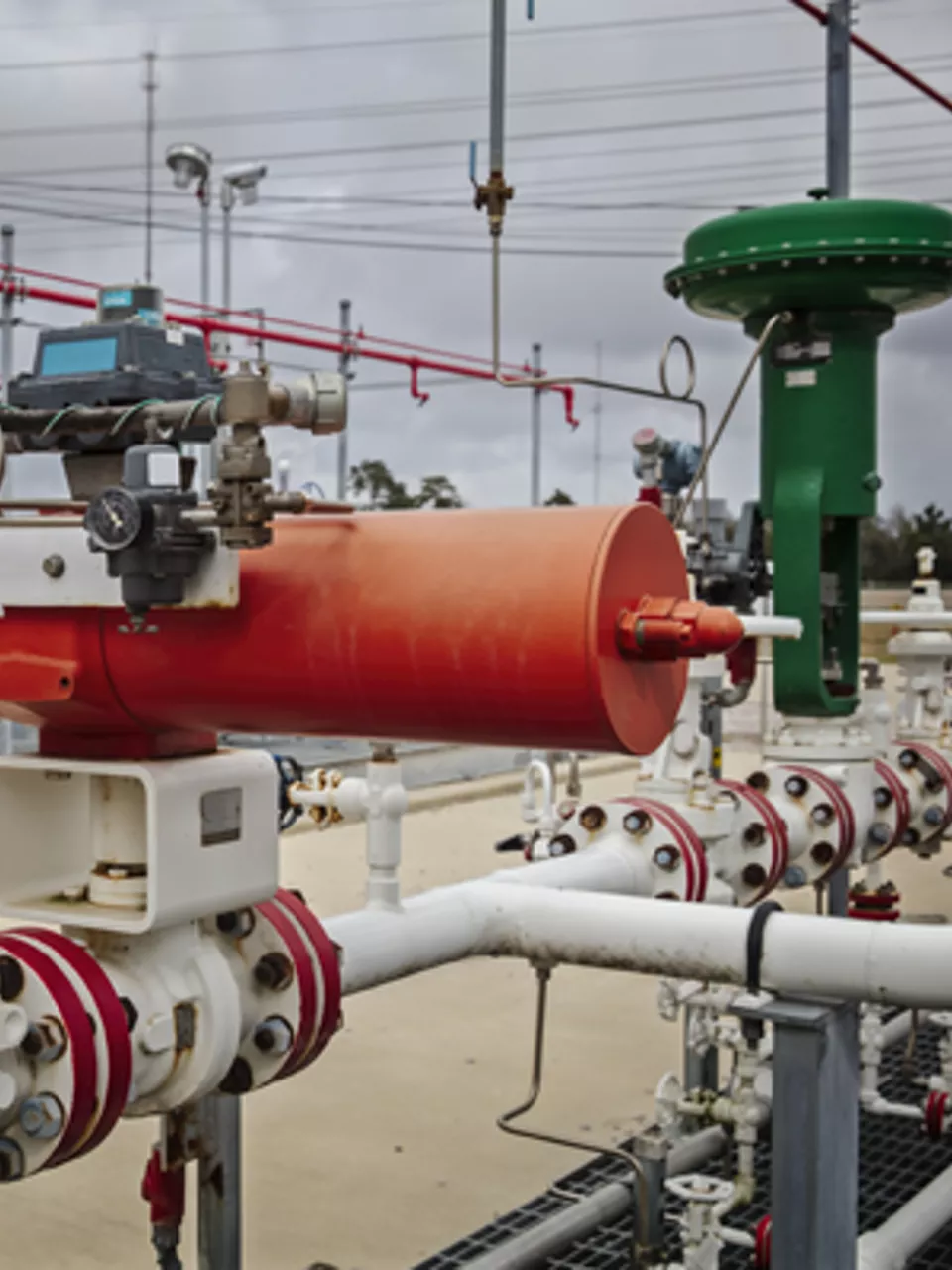

周期寿命更长

带外部拉杆的执行机构由于拉杆、螺栓和气缸壁之间的“涂漆”覆盖不充分，可能会过早出现腐蚀问题。

Bettis 拨叉式模块化执行机构没有外部拉杆，避免了由于腐蚀或冲击等外部因素导致的拉杆故障。 G 系列执行机构内外部都用了保护性涂层，确保能在恶劣环境中可靠运行。根据 ASTM B117 标准的盐雾测试确认，G 系列执行机构的结构特点符合 IP67M 规范和腐蚀要求

紧凑型解决方案

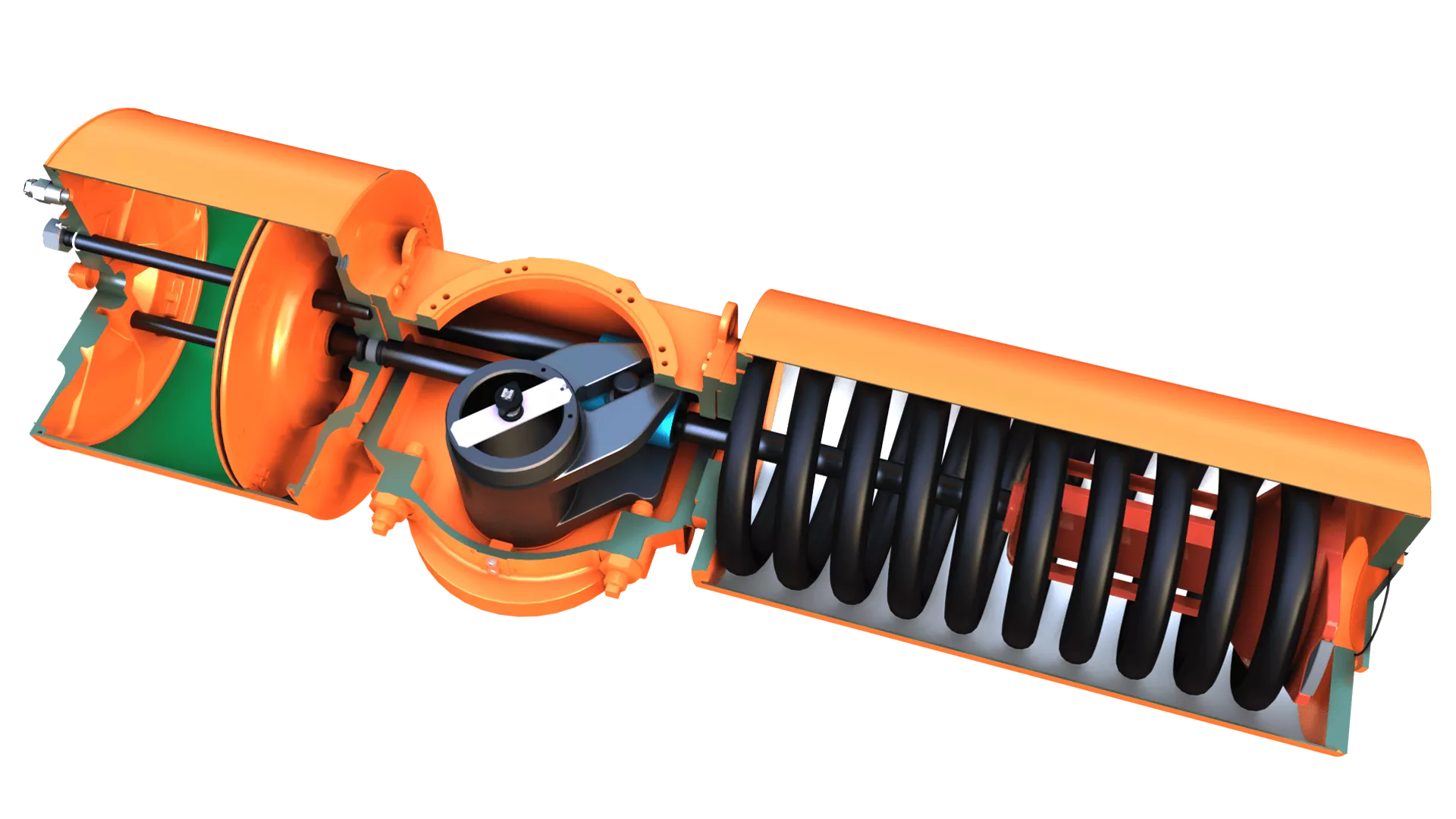

Bettis G 系列拨叉式模块化执行机构设计的弹簧朝向活塞内，用于拉动，不是让弹簧推动活塞杆。

相同扭矩下空间利用率更高，重量更轻

重量降低 20-30%
空间节省 20-30%

向内弹簧设计使执行机构的重心更靠近阀轴，减少侧向负载并延长阀门寿命。使用 G 系列设计相较于使用其他相当扭矩的执行机构，重量和空间减少了约 20%。运行更加平衡，周期寿命可延长最多 40%。延长设备寿命，提升运转率

提升安全性

Bettis 拔叉式模块化执行机构使弹簧复位作动具有很高的安全性。

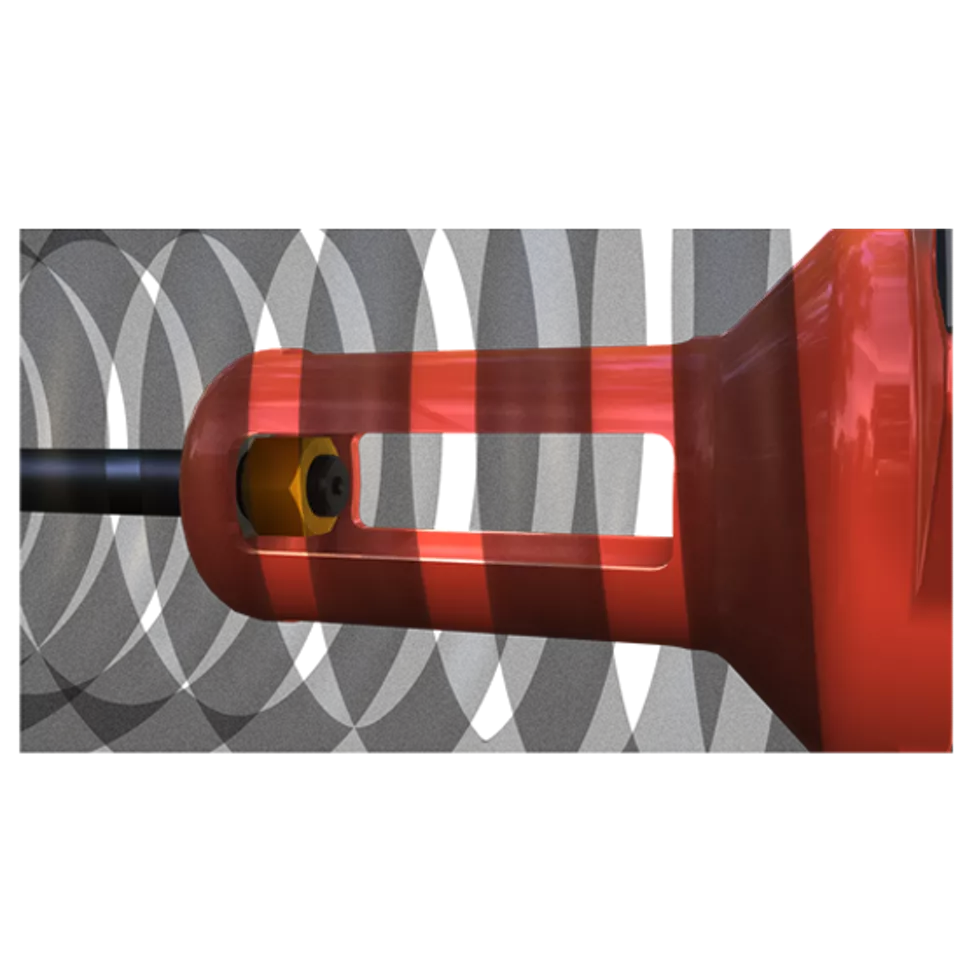

G 系列特别的设计对端盖不产生压力，Tension-Lok™ 则可防止弹簧启动。

Tension-Lok 可在弹簧组件受载或预压缩状态下，将弹簧模块牢牢锁定在位，避免被压缩的弹簧从弹簧筒中弹出而造成伤害。

弹簧只有通过正确的拆卸程序，在张力释放和弹簧减压之后才能松开。
